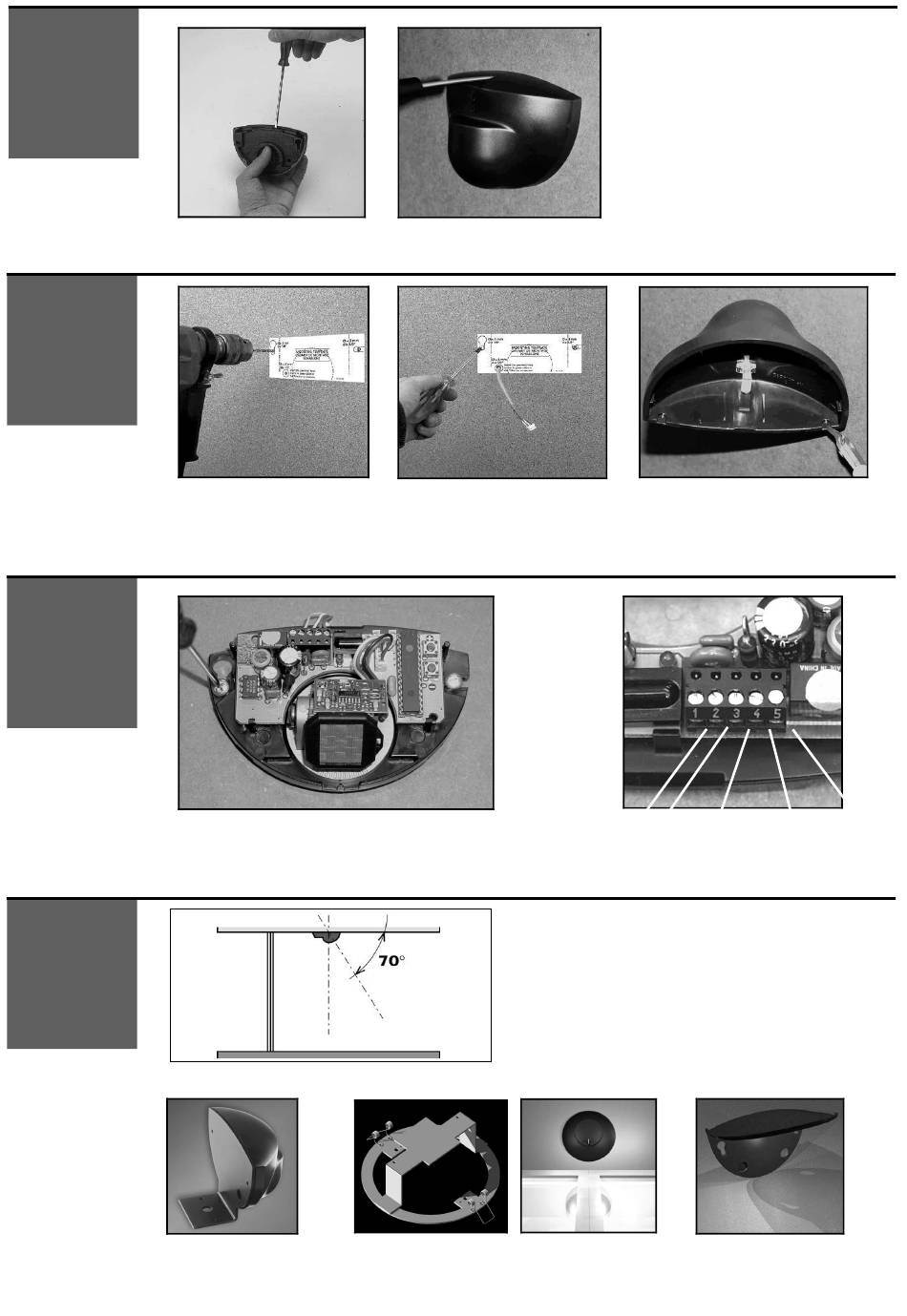

APERTURA DEL
DETECTOR
Desde detrás, antes de la instalación
PREPARACIÓN
DE MONTAJE
• Pegar la plantilla de montaje
• Taladrar, tal y como se indica
CONEXIÓN Y
MONTAJE
Situar el detector y apretar los dos tornillos. Asegúrarse de que deja
suficiente cable para alcanzar el terminal.
OTRAS
OPCIONES DE
MONTAJE
Para un montaje en la parte
superior del perfil del operador,
utilizar el accesorio EBA.
Desde delante, después de la instalación
• Introducir los tornillos, pero no los
atornillar a fondo
• Pase el cable por donde se supone que
ha de pasar
Para un montaje en el techo, usar el soporte ECA para
empotrar.
• Cortar una de las huellas de entrada para
pasar el cable
COM
12-24V
CA/CC
Este dispositivo se puede fijar en el techo, siempre que
la parte esférica del detector esté orientada en la
dirección opuesta de la puerta, y siempre que se elija
para la antena una posición angular de unos 70°.
Para una mejor estanqueidad al
agua, utilizar la cubierta de
protección ERA
NOR.
NOR.
ABIER.
CERR.
2/8
