- Página 1 ESPAÑOL CTV900A Controlador de 2 puertas Gama: Control de accesos online MANUAL DE INSTALACIÓN Group Products...
-
Página 2: Tabla De Contenido
7] GARANTíA - TéRMINOS Y CONDICIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38 Copyright (C) 2011 CDVI. Todos los derechos reservados. El sistema de control de accesos CENTAUR está protegido por copyright y por leyes internacionales. -
Página 3: Presentación De Producto

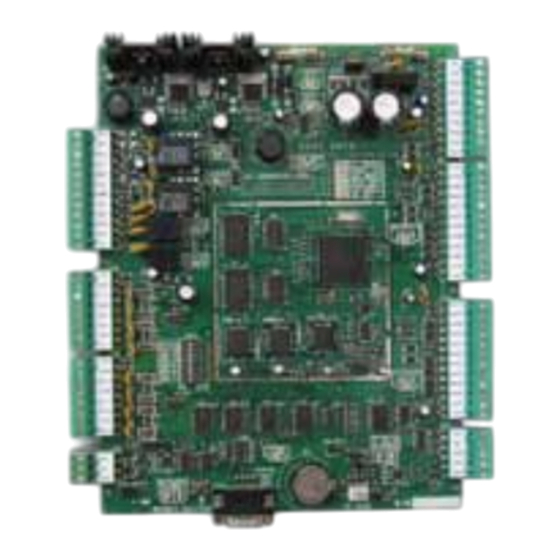

Controlador de 2 puertas 1] PRESENTACIÓN DE PRODUCTO El módulo controlador CTV900A es el núcleo del sistema de control de accesos CENTAUR. El Servidor CENTAUR, entradas, salidas, lectores y placas expansoras se conectan directamente al CTV900A. Los sistemas con varios controladores pueden conectarse entre sí... -
Página 4: Notas Y Recomendaciones
El módulo CENTAUR CTV900A cumple con los requisitos de la “Canadian Interference Causing Equipment Regulations” y también con la norma EN55022:1998, enmienda 1:1995, Clase A. -
Página 5: Recomendaciones De Cableado
12 AWG si está fabricado en aluminio, siempre conforme a la normativa electrotécnica regional. No conectar a alimentaciones controladas por switchs. ESPECIFICACIONES TÉCNICAS Características del sistema Puertas 2 (añada 6 puertas más al CTV900A usando los módulos expansores CAA470A) Tarjetas Hasta 10.920 Horarios Hasta 512... -
Página 6: Comunicación
Especificaciones de salidas Batería de respaldo 2 baterías recargables de ácido/plomo o de gel; 12 Vcc y 7 Ah (modelos recomendados: Capacidad de la batería UL/ULC: YUASA #NP7-12, Europa: CDVI B7AH). Compruebe las polaridades. Voltaje de carga 27,6 V Batería baja Al bajar de 21,6 Vcc Bat. -
Página 7: Contenido Del Producto
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas 3] CONTENIDO DEL PRODUCTO Este capítulo muestra cómo instalar y poner en marcha el controlador de 2 puertas CENTAUR. CONTENIDO DEL CONTROLADOR DE 2 PUERTAS Cada controlador contiene lo siguiente: • 1 módulo controlador con su armario metálico y diagrama de conexión •... -
Página 8: Localización Y Montaje
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas LOCALIZACIÓN Y MONTAJE El armario está diseñado para ser instalado en interior, en un lugar seguro y en condiciones de temperatura y humedad estables, como CPDs, interiores de armarios o incluso en techos. Para ahorrar cableado, y tiempo de instalación y prueba, procure que el módulo quede a una distancia similar entre las puertas que gestione. -
Página 9: Instrucciones De Montaje
CÓMO INSTALAR LOS TÁMPER DE SEGURIDAD Instalar los támper de seguridad permiten al CTV900A detectar cuándo se ha abierto la puerta del armario metálico, y si el armario se ha retirado de la pared. Para instalar los támper de seguridad, siga estos pasos: Antes Después... -
Página 10: Cómo Instalar La Cerradura Del Armario
Como medida complementaria, se puede atornillar la tapa al armario metálico haciendo uso de los 4 tornillos suministrados, según muestra el diagrama Esto debe hacerse una vez se haya completado el proceso de instalación del controlador CTV900A. cdvigroup.com... -
Página 11: Cómo Fijar El Armario En Su Ubicación Final
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas CÓMO FIJAR EL ARMARIO EN SU UBICACIÓN FINAL Coloque el armario en su ubicación final usando 4 tornillos (no suministrados) según se muestra el diagrama. Si se usa el támper de pared, asegúrese de que éste queda completamente pulsado y de que el interruptor se puede deslizar sin problemas tras haber colocado el armario en su sitio. -
Página 12: Cómo Instalar El Controlador Ctv900A
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas CÓMO INSTALAR EL CONTROLADOR CTV900A Instale los 7 enganches suministrados en los orificios señalados en rojo en el diagrama. cdvigroup.com... - Página 13 MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas Coloque la placa alineándola con los enganches y presione firmemente para afianzarla. CTV900A 2-Door Controller cdvigroup.com...
-
Página 14: Diagramas De Conexionado
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas 5] DIAGRAMAS DE CONEXIONADO AJUSTES DE JÚMPER Batería respaldo ON Batería respaldo OFF ON OFF ON OFF BATT BATT Red EOL ON Red EOL OFF Red A+ / B- HIGH Red A+ / B- LOW... - Página 15 MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas EOL (RED DE CONTROLADORES) Indica el final de línea (End Of Line) en la red de controladores principales (por defecto, está en OFF). El júmper sólo debe ponerse en ON en el caso del último controlador de la red, según indica el esquema de más abajo.
-
Página 16: Ajustes De Direccionamiento Dipswitch
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas AJUSTES DE DIRECCIONAMIENTO DIPSWITCH En la parte inferior izquierda del controlador existe un conjunto de 8 dip switches. Éstos se usan para establecer ciertos modos en el controlador según se describe más abajo. Los cambios realizados en el controlador sólo se harán efectivos en el momento de conectarlo o al presionar el botón de “Reset”... -
Página 17: Asignación De Dirección A Un Controlador Mediante Dipswitches
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas Asignación de dirección a un controlador mediante Dipswitches Dip SwitcheS Dip SwitcheS OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF... -
Página 18: Ejemplo De Red Rs485 De Controladores Usando Una Conexión Directa
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas EJEMPLOS DE AJUSTES DE JÚMPER Y DIRECCIONAMIENTO DIP . Ejemplo de red RS485 de Ejemplo de red RS485 de controladores usando una controladores usando un conexión directa conversor CAA360A En los puntos INICIAL y FINAL de la red RS485 de controladores, CAA360USBCAB Ajustes de júmper de... -
Página 19: Ejemplo De Una Red E-Bus Rs485
Direccionamiento Direccionamiento Direccionamiento dipswitch dipswitch dipswitch dipswitch Ejemplo con un CTV900A que no está en el inicio de la red E-Bus CTV900A Ajustes de júmpers de red E-bus EOL= OFF Este ejemplo muestra una red PUNTO FINAL Bias High/Low Júmpers de la red E-bus RS-485 existente (en la que hay 1 módulo... -
Página 20: Conexión Al Servidor De Control De Accesos
(7.6M / 25 ft max.) RS232 en vez del cable jack 6 pines +12V Conversor AL SIGUIENTE CONTROLADOR CAA360USBCAB Figura 2: Conexión al Servidor mediante RS232 Primer controlador CTV900A HIGH LOW ON OFF E-BUS RING TX RX AL SIGUIENTE BATT CONTROLADOR... -
Página 21: Vista General Del Sistema De Control De Accesos
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas VISTA GENERAL DEL SISTEMA DE CONTROL DE ACCESOS Para una vista general del sistema de control de accesos usando versiones de CENTAUR superiores a la 4.0, observe la Figura 3 en la página siguiente. Tenga en consideración los siguientes elementos relativos a la conexión entre el Servidor de control de accesos y la red de controladores:... - Página 22 MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas Figura 3: Vista general del sistema de control de accesos usando CENTAUR 4.0 y superiores Sitio remoto A otros sitios remotos CAA360USBCAB CTV900A Conversor RS485 Primer Controlador RS485 Hasta 64 Controladores +12V...
-
Página 23: Conexión De Lectores Y Teclados
Para una lista actualizada de lectores y teclados admitidos, acuda al manual del software CENTAUR o visite nuestra página web en www.cdviberica.com. El CTV900A cuenta con una salida de 12 Vcc. Conectar dispositivos que precisen de otro voltaje puede dañar el equipo e invalidar la garantía del controlador. -
Página 24: Salidas Programables
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas SALIDAS PROGRAMABLES La mayoría de lectores y teclados tienen integrados LEDs y buzzer. Éstos deben conectarse a las salidas programables del controlador (de OUT1 a OUT6) según se muestra más abajo. Son salidas de colector abierto capaces de soportar hasta 25 mA con una resistencia limitante de 10 Ω. -
Página 25: Conexión De Los Támper De Seguridad Del Armario
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas CONEXIÓN DE LOS TÁMPER DE SEGURIDAD DEL ARMARIO Conectar los támper de seguridad permiten al controlador detectar si el armario se ha abierto o si se ha retirado de la pared. Para instalar los támper de seguridad, acuda al apartado correspondiente. -
Página 26: Conexión De Sirenas
CTV900A Controlador de 2 puertas CONEXIÓN DE SIRENAS Conecte una alarma o sirena siguiendo estos esquemas: Si utiliza la alimentación del CTV900A Sirena y/o alarma (Nota: Si se usa la alimentación interna del CTV900A, tenga en cuenta que: 12 Vcc / 1 A máx.) Si usa una fuente de alimentación externa... -
Página 27: Conexión De Entradas
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas CONEXIÓN DE ENTRADAS El controlador de 2 puertas puede monitorizar el estado de hasta 16 dispositivos (mediante ATZ). Estos dispositivos pueden ser contactos magnéticos, detectores de movimiento o sensores de temperatura entre otros. -
Página 28: Ejemplos De Métodos De Conexión De Entradas
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas Ejemplos de métodos de conexión de entradas Simple, sin EOL y sin supervisión por támper (1 dispositivo de detección por entrada) ENTRADAS Sólo se puede conectar 1 elemento por cada entrada. Éste 12V Z1 GND Z2 Z3 GND Z4 Z5 debe conectarse usando un solo tipo de contacto (N.A. -
Página 29: Dispositivos De Cierre
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas DISPOSITIVOS DE CIERRE Cada controlador tiene dos salidas de cerradura, y cada una de estas salidas está asociada a una entrada de lector. Con los júmpers de cerradura, se puede ajustar el voltaje de salida a 12 o 24 Vcc (acuda al apartado de “Ajustes de júmpers”). -
Página 30: Conexión De Dispositivos De Cierre Usando Un Módulo Caa110P
Nota: Los relés, que se usan para controlar la alimentación a las ventosas electromagnéticas, conmutan su estado con la activación de las salidas de cerradura del CTV900A o con las entradas para contactos de incendio. Para más información acerca del tipo de cableado, tamaño y distancias, acuda al apartado correspondiente. -
Página 31: Conexiones De Alimentación
Conecte en serie dos baterías de 12 Vcc / 7 Ah y conéctelas a los terminales “BAT+” y “BAT-” del CTV900A usando los cables suministrados (consulte la página 32). No alimente el controlador hasta que se hayan realizado todas las conexiones. -
Página 32: Baterías De Respaldo
Las características de la batería a usar son: batería de Pb/ácido o gel, de 12 Vcc y 7 Ah (referencias recomendadas: UL/ULC: YUASA #NP7-12; Europa: CDVI B7AH). Siempre que se cumplan las exigencias técnicas y de calidad, se podrá usar cualquier modelo comercializado. Asegúrese de conectar correctamente las polaridades. -
Página 33: Indicadores Led
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas INDICADORES LED Durante un test de batería, el LED “BATT CHECK” BATT CHECK debe permanecer encendido durante 4 segundos. Ante una pérdida completa de alimentación (sin BATT ENABLE corriente ni batería) el LED “BATT ENABLE” debe estar apagado. -
Página 34: Diagramas
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas DIAGRAMAS Tipologías de conexionado El controlador tiene un Bus Local RS485 que le permite conectarse con módulos expansores de puerta y módulos complementarios. La distancia máxima entre el punto inicial y final del Bus no debe exceder los 1.220 metros. -
Página 35: Control De Entradas Y Salidas
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas Control de entradas y salidas El lector 1 puede asignarse como lector de “Entrada” y el lector 2 como “Salida”, o viceversa. El estado de la puerta es controlado por un contacto magnético. Se debe instalar cableado independiente para cada lector, el contacto de estado de puerta y el dispositivo de cierre. -
Página 36: Control De Entrada Con Salida Libre
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas Control de entrada con salida libre Un controlador puede gestionar la entrada a dos puertas independientes instalado un lector o teclado en un solo lado de la puerta. Si se instala un contacto de estado de puerta, es necesario colocar un dispositivo para validar la salida (como un pulsador, un detector de movimiento o una alfombrilla de presión) y así... -
Página 37: Control De Esclusas
MANUAL DE INSTALACIÓN CTV900A Controlador de 2 puertas Tornos La mayoría de tornos en el mercado se controlan con una entrada de desbloqueo que se conecta a un solenoide. La instalación puede necesitar de relés adicionales o el uso del módulo de control de cerraduras CAA110P. -
Página 38: Garantía - Términos Y Condiciones
CDVI y sus clientes. DURACIÓN DE LA OFERTA: • Esta oferta es válida desde el 1 de Julio de 2010. CDVI se reserva el derecho de darla por finalizada sin previo aviso. • Sin embargo, cualquier producto registrado antes de esa fecha de fin de oferta, seguirá acogiéndose a la “Garantía de 10 años”. -
Página 39: Responsabilidades Del Instalador
CDVI como los portes de regreso) y cuotas de mantenimiento. RESPONSABILIDADES DEL INSTALADOR: El instalador es enteramente responsable de la instalación que esté realizando con productos CDVI, así como de la información que facilite. En caso de errores o incoherencias, la “Garantía de 10 años” no será aplicable. -
Página 40: Referencia
Referencia: Extranet: Fabricante de control de accesos CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI CDVI CDVI UK FRANCE + EXPORT SUISSE ITALIA [UNITED KINGDOM - IRELAND]...
