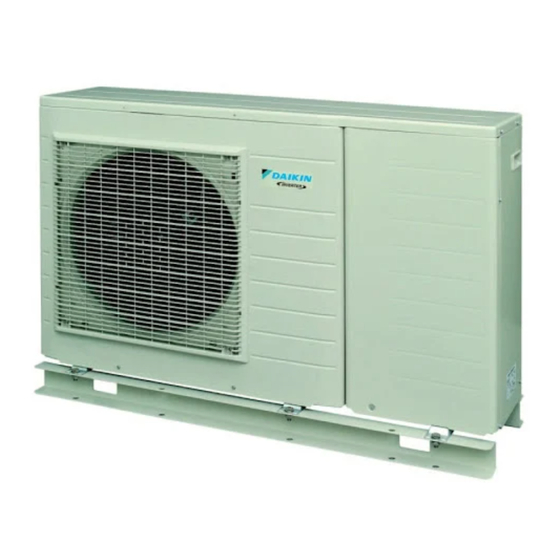

MANUAL DE
INSTALACIÓN
Refrigeradores compactos de
refrigeración por agua y bombas
de calor reversibles aire-agua
EWAQ005ACV3P
EWAQ006ACV3P
EWAQ007ACV3P
EWYQ005ACV3P
EWYQ006ACV3P
EWYQ007ACV3P

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Daikin EWAQ005ACV3P

  • Página 1 MANUAL DE INSTALACIÓN Refrigeradores compactos de refrigeración por agua y bombas de calor reversibles aire-agua EWAQ005ACV3P EWAQ006ACV3P EWAQ007ACV3P EWYQ005ACV3P EWYQ006ACV3P EWYQ007ACV3P...
  • Página 2: Tabla De Contenido

    EQUIPO. ASEGÚRESE de calefacción/refrigeración (kW) Refrigerante R410A UTILIZAR SOLAMENTE ACCESORIOS FABRICADOS POR DAIKIN QUE FUERON DISEÑADOS ESPECÍFICA- A = sólo frío, Y = calor y frío MENTE PARA USO CON ESTE EQUIPO Y HAGA QUE Refrigerador por agua europeo LOS INSTALE UN PROFESIONAL.
  • Página 3: Accesorios

    CCESORIOS Aplicación 2 Equipo de refrigeración y de calefacción con termostato de habita- ción, apto para conmutación refrigeración/calefacción, conectado a Manual de instalación la unidad. Manual de operación Válvula de cierre Pegatina del diagrama del cableado (al dorso de la tapa superior de la unidad) Kit de control remoto FCU1 (controlador digital, 4 tornillos de fijación...
  • Página 4: Descripción General De La Unidad

    ESCRIPCIÓN GENERAL DE LA UNIDAD Componentes principales Cómo abrir la unidad Para tener acceso a los componentes principales a la hora de realizar la instalación y el mantenimiento deberá retirar los paneles superior y delantero de la unidad. Para abrir el panel superior (1) afloje los 6 tornillos y levante la tapa superior.
  • Página 5: Dispositivos De Seguridad

    13 Sensores de temperatura del agua. ÓMO INSTALAR LA UNIDAD Dos sensores de temperatura miden la temperatura del agua a la entrada (13a) y a la salida (13b). 14 Toma del cable del controlador digital Selección del lugar de instalación 15 Toma para la alimentación eléctrica 16 Cinta calefactora OP10 (opcional, no aparece en la ilustración) Instrucciones generales...
  • Página 6: Seleccionar Una Ubicación En Lugares Con Clima Frío

    Seleccionar una ubicación en lugares con clima Para evitar daños durante el transporte, traslade la unidad lo más cerca posible de su lugar de instalación en el embalaje frío original. Después de sacar la unidad de su embalaje colóquela correcta- Si la unidad se pone en funcionamiento a temperaturas mente cogiéndola por las asas instaladas a ambos extremos de exteriores bajas, asegúrese de seguir las instrucciones...
  • Página 7: Tubería De Agua

    Volumen de agua Tubería de agua Diferencia de ≤300 l (EWAQ) altura de >300 l (EWAQ) ≤170 l (EWYQ) instalación >170 l (EWYQ) Acciones requeridas: Verificación del circuito de agua • se debe reducir la presión de carga inicial; calcule la Las unidades están equipadas con una entrada y una salida de agua presión de carga inicial que se conectan al circuito de agua.
  • Página 8: Conexión Del Circuito De Agua

    Ejemplo 1 Ejemplo de instalación Hay una unidad con bomba de calor instalada a 5 m debajo del punto más alto en el circuito de agua. El volumen total de agua en el circuito de agua es de 100 l. En este ejemplo no se requiere realizar ninguna acción o ajuste.
  • Página 9: Arranque Inicial A Baja Temperatura Ambiente

    Arranque inicial a baja temperatura ambiente Cableado de obra NOTA Para asegurarse de que la unidad funciona dentro del rango operativo especificado antes posible (temperatura del agua >30°C), la carga durante el Todo el cableado y los componentes deben ser arranque deberá...
  • Página 10: Instalación Del Controlador Digital

    Conexión de la alimentación HR1, HR2....Conector L ......Tensión L1R......Reactor Corte la alimentación antes de realizar ninguna conexión. LED A.....Piloto M1C......Motor del compresor Mediante el cable adecuado (véase arriba), conecte el circuito M1F ......Motor del ventilador de alimentación a los terminales L y N en el interruptor aislador MRC/W....Relé...
  • Página 11: Opciones De Control Remoto 8

    Instale el cableado de la unidad. Terminal block Terminal block 8 9 10 8 9 10 Fije el cable mediante los sujetacables a sus dispositivos de sujeción para garantizar el alivio de tracción. Cuando un termostato de habitación está NOTA conectado a la unidad, los temporizadores de programación de calefacción y refrigeración permanecerán deshabilitados.
  • Página 12: Arranque Y Configuración

    Compruebe en el interior de la unidad que no hay fugas de refri- gerante. Si las hubiese, póngase en contacto con el distribuidor local de Daikin. 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 [l/min] Voltaje de la alimentación eléctrica...
  • Página 13: Configuración Personalizada

    Configuración personalizada NOTA Antes del envío, los valores ajustados han sido configurados conforme a las instrucciones que se proporcionan apartado "Tabla configuración personalizada" en la página El instalador debería configurar la unidad para ajustarla al entorno de instalación (clima exterior, etc.), así como a los conocimientos del Al salir del FIELD SET MODE [MODO DE usuario.
  • Página 14: Tabla De Configuración Personalizada

    [1-00] Temperatura ambiente baja (Lo_A): temperatura [3] Reinicio automático exterior baja. Cuando la alimentación vuelve después de un fallo de alimentación, [1-01] Temperatura ambiente alta (Hi_A): temperatura la función de reinicio automático volverá a aplicar los ajustes de exterior alta. interfaz del usuario que estaban ajustados antes de dicho fallo.
  • Página 15: Prueba De Funcionamiento E Inspección FInal

    Compruebe el buen funcionamiento de la válvula de alivio de presión girando el botón rojo de la válvula a izquierdas: Comprobación final Si no escucha un clic contacte con su distribuidor Daikin. Antes de entregar la unidad al usuario lea las siguientes recomendaciones: Si el agua sigue saliendo de la unidad, cierre las válvulas de...
  • Página 16: Solución De Problemas

    flojas o cableado defectuoso. presión de carga inicial del depósito de expansión es correcto Antes de ponerse en contacto con el distribuidor local Daikin, lea (consulte el apartado "Ajuste de la este capítulo detenidamente; esto le ahorrará tiempo y dinero.
  • Página 17: Códigos De Error

    Asegúrese de que la unidad compresor funciona dentro de su rango de 2 veces). Si este procedimiento para restablecer la seguridad no funcionamiento (consulte el funciona, póngase en contacto con su distribuidor local Daikin. apartado "Especificaciones técnicas" en la página 17).
  • Página 18: Especificaciones Técnicas

    SPECIFICACIONES TÉCNICAS Generalidades Modelos de sólo frío Modelos de bomba de calor EWAQ005ACV3P EWAQ006ACV3P EWAQ007ACV3P EWYQ005ACV3P EWYQ006ACV3P EWYQ007ACV3P Capacidad nominal • refrigeración 5,2 kW 6,0 kW 7,1 kW 5,2 kW 6,0 kW 7,1 kW • calefacción — — — 6,1 kW...
  • Página 19 NOTES NOTES...
  • Página 20 4PW33165-4F...
