Pueden realizarse otras conexiones con la pantalla remota DIRIS Digiware D, consulte su manual para más
información.
9 .2 .3 . Conexión con la pantalla remota DIRIS Digiware D-40
En un enlace RS485, la pantalla remota DIRIS Digiware D-40 es un dispositivo esclavo del bus RS485 y se conecta
al bus de DIRIS Digiware.
Deben respetarse las reglas siguientes:
• Debe colocarse un resistor de 120 ohmios al inicio del enlace RS485
• Debe colocarse un resistor de 120 ohmios al final del enlace RS485
• Debe añadirse una terminación al final del bus de Digiware.

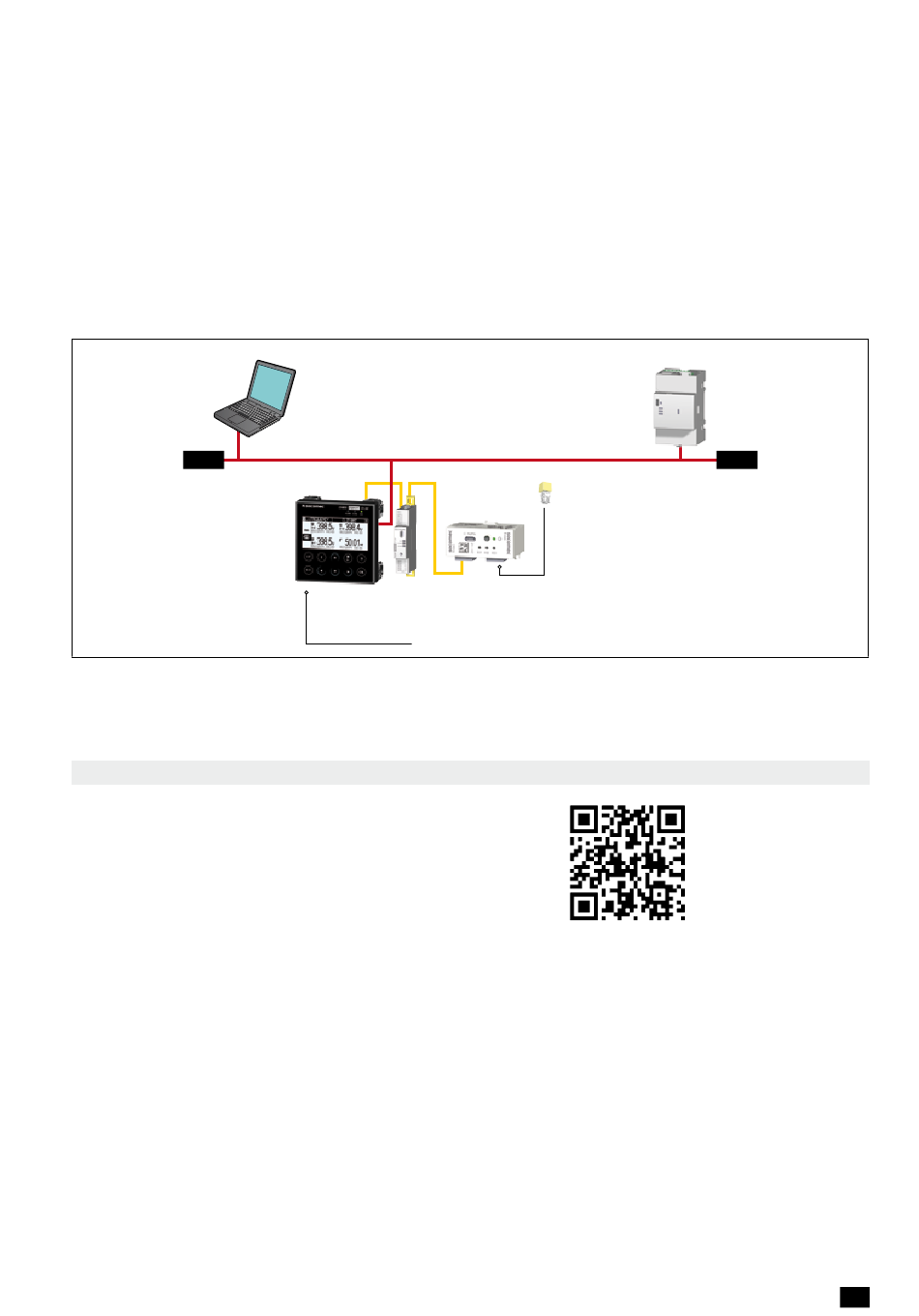

Ejemplo de conexión:
120 Ω
Es posible visualizar hasta 32 dispositivos en la pantalla DIRIS Digiware D-40.
9.3. tablas de comunicación
Las tablas de comunicación de cada uno de los módulos puede
consultarse en la siguiente dirección del sitio web de SOCOMEC:
www.socomec.com/en/diris-digiware
Las tablas de comunicación se envían vía JBUS (Modbus).
DIRIS DIGIWARE - 546420C - SOCOMEC
PC
Bus de Digiware
DIRIS Digiware U
DIRIS Digiware D-40
RS485
Bus Digiware
Terminal
DIRIS Digiware S
120 Ω
ES 35
