Murphy VS2 Instrucciones De Instalación

Instrucciones de Instalación de los Interruptores
de Control de Vibración/Choque
Modelos: VS2, VS2C, VS2EX, VS2EXR
Por favor lea las siguientes instrucciones antes de instalar. Se recomienda una inspección visual de este producto antes del montaje para verificar que no haya
sufrido ningún daño durante el embarque. Es su responsabilidad tener a una persona calificada para instalar la unidad, y asegúrese de que la instalación sea conforme
los códigos NEC y locales.
Descripción
Los Interruptores Murphy de Choque y Vibración están disponibles en
una amplia variedad de modelos para aplicaciones en maquinaría ó
equipo donde el choque ó vibración sean excesivos y puedan dañar el
equipo ó de otra manera llegue a ser una amenaza para una operación
segura. Un juego de contactos es sostenido en una posición de
enganche a través de un lazo mecánico y un mecanismo magnético. Si
el nivel de vibración ó choque aumentan una masa inerte ejerce presión
contra el brazo del gancho y empuja del gancho magnético causando
que el brazo del gancho opere los contactos. La sensibilidad se obtiene
ajustando la cantidad de intervalos de aire entre el magneto y la placa
del brazo de gancho. Las aplicaciones incluyen todo tipo de maquinaria
rotativa ó alternativa como torres de enfriamiento, motores, bombas,
compresores, conjuntores de bombeo, etc.
Modelos
VS2: Montaje en base; áreas no peligrosas.
VS2C: Montaje en brida-C; áreas no peligrosas.

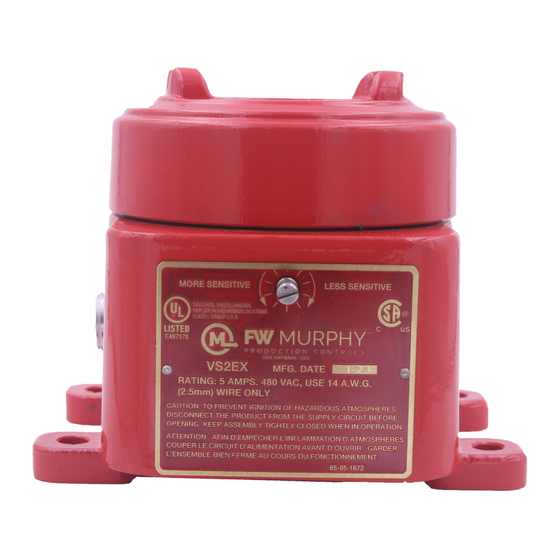

VS2EX: A prueba de explosión; Clase I, División 1, Grupos C y D*.
VS2EXR: A prueba de explosión con restablecimiento remoto.
VS2EXRB: A prueba de explosión; Clase I, División 1, Grupo B*; con
restablecimiento remoto.
VS94: Montaje en Base; áreas no peligrosas, NEMA 4.
* Vea la sección de Especificaciones, en la página 3, para los modelos
listados.
,
VS2EXRB y VS94
INFORMACION GENERAL
Opción de Restablecimiento Remoto
(solamente VS2EXR, VS2EXRB y VS94)
Incluye un solenoide eléctrico el cual permite el restablecimiento de la
unidad desde un lugar remoto.
VS2EXRB. Opcional en modelo VS94 (opciones listadas abajo).
-R15: Restablecimiento remoto para 115 VCA
-R24: Restablecimiento remoto para 24 VCD
Opción de Retardo de Tiempo (solamente VS94)
Anula la operación de disparo en el arranque. Para modelos de la serie
VS94, el retardo de tiempo es ajustable en campo desde 5 segundos
hasta 6-1/2 minutos con un potenciómetro de 20- giros (15 segundos
por giro aproximadamente). Opciones listadas abajo:
-T15: Retraso de tiempo para 115 VCA
-T24: Retraso de tiempo para 24 VCD
Opciones del Calentador de Espacios (solamente VS94)
Este tablero calentador de espacios grandes, opcional previene que la
humedad se condense dentro del cuerpo de la Serie VS94. Opciones
listadas abajo:
-H15: Calentador de espacios para 115 VCA
-H24: Calentador de espacios para 24 VCD
Garantía
Se ofrece dos años de garantía limitada en materiales y mano de obra
con este producto Murphy. Para mayores detalles vera instructivos
empacados en cada unidad.
VS-7037N-SP
Revisado 08-02
Sección 20
(00-02-0185)
Estándar en modelos VS2EXR y
1
