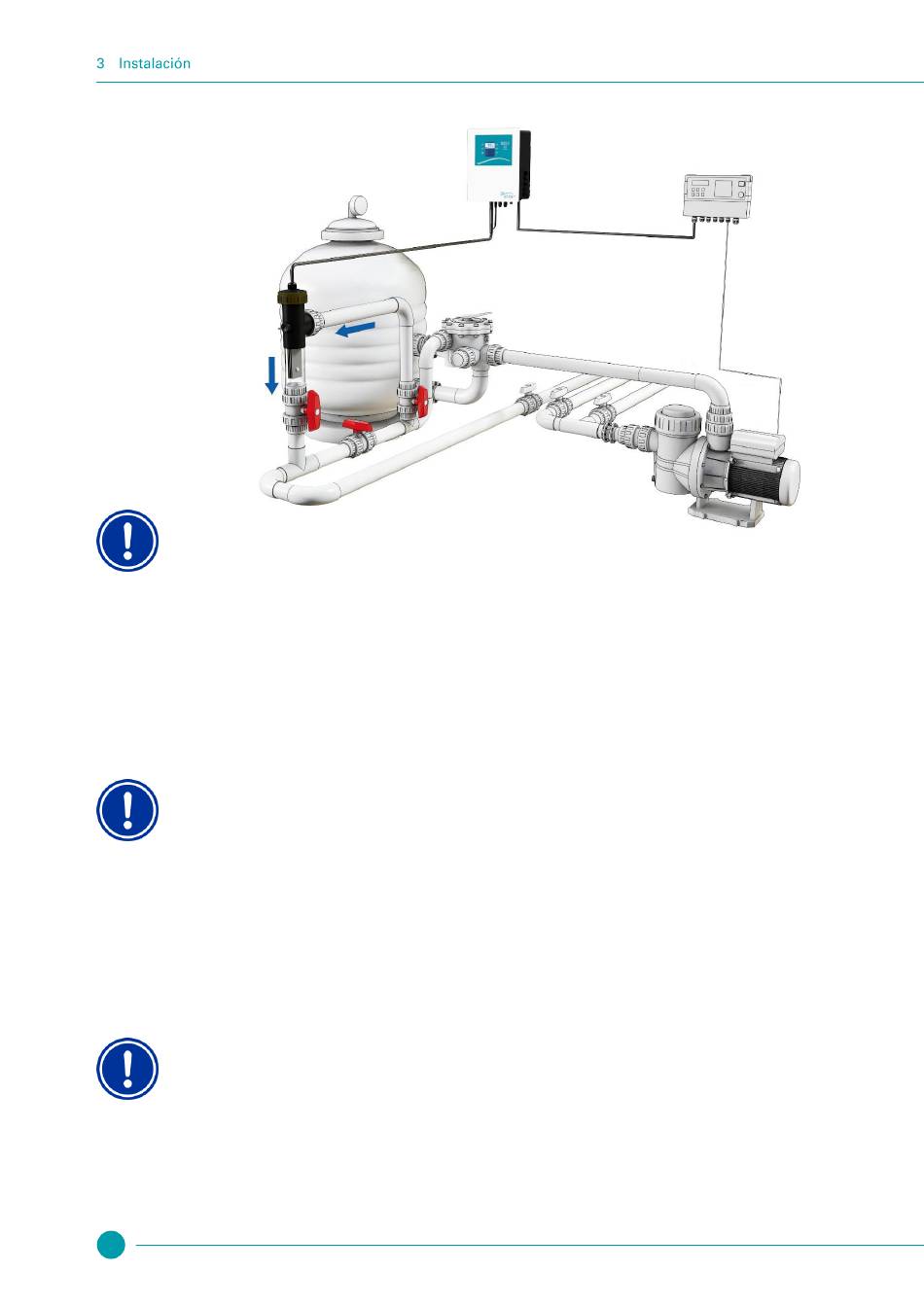

3.4 Esquema de instalación
ADVERTENCIA
Recomendamos instalar la célula siempre en bypass. Es necesario montarla de este modo cuando el caudal supere los 15 m
para evitar pérdidas de carga. El montaje en bypass facilita considerablemente el mantenimiento de la célula electrolítica y de los
sensores, instalados de forma óptima.
Si instala la célula en bypass, en la tubería del bypass, después de la célula, debería colocar una válvula anti retorno en lugar de una
válvula manual, para descartar cualquier riesgo en caso de manejarla de forma incorrecta.
Preste especial atención a que la célula electrolítica sea el último elemento que se instale en la tubería de retorno a la piscina (ver esquema arriba).
Para poder usar el sensor de flujo de gas que viene integrado, la célula tiene que estar en posición vertical. De otro modo el sensor no funciona.
Si no es posible montarla en esta posición, es imprescindible colocar un fluxometro opcional.
Por favor, fíjese que el agua fluya por la célula en el sentido que se indica en el esquema y no en el inverso.
La célula electrolítica se fija en la tubería del bypass. Para ello, escoja entre los reductores suministrados el que se corresponda con el diámetro de la
tubería.
Use las piezas suministradas para fijar la célula a la tubería. Si la tubería tuviese un diámetro diferente, por favor, use los reductores suministrados.
ADVERTENCIA
Al colocar la célula en el soporte, asegúrese de que las placas de la célula estén colocadas en el sentido que fluye el agua.
Así se minimiza al máximo la resistencia al agua de las láminas de la célula.
3.5 Instalar un fluxometro adicional
Asegurase de que la célula electrolítica solo empiece a funcionar si hay flujo de agua.
Salt Relax PLUS está equipado con un sensor de flujo de gas que va integrado en la célula electrolítica. Éste sólo funciona si la célula está colocada
en posición vertical. Si por motivos técnicos no es posible colocar la célula en esta posición o si se debe poner un doble bloqueo, se puede instalar
un fluxometro adicional.
Este sensor de caudal se debe instalar inmediatamente antes de la célula electrolítica. El fluxometro se coloca en el soporte para electrodos
suministrado, que en la parte superior tiene un orificio para colocar el fluxometro. Asegúrese de que el soporte en bypass esté instalado antes de la
célula.
ADVERTENCIA
Al montar el fluxometro, asegurase de que la dirección que marca el dibujo que hay sobre el fluxometro sea la misma que la de la
circulación del agua.
El fluxometro adicional también se puede colocar si la célula electrolítica está montada en posición vertical. Colocarlo refuerza la seguridad de la
instalación.
Conectar el fluxometro al Salt Relax PLUS
Para conectar el fluxometro al equipo, hay que montar un prensaestopas para el paso del cable adicional. Para hacerlo, proceda como se indica en
«Montar un prensaestopas».
6
/hora,
3
