Aplicación
CE1N3070es
20.11.2007

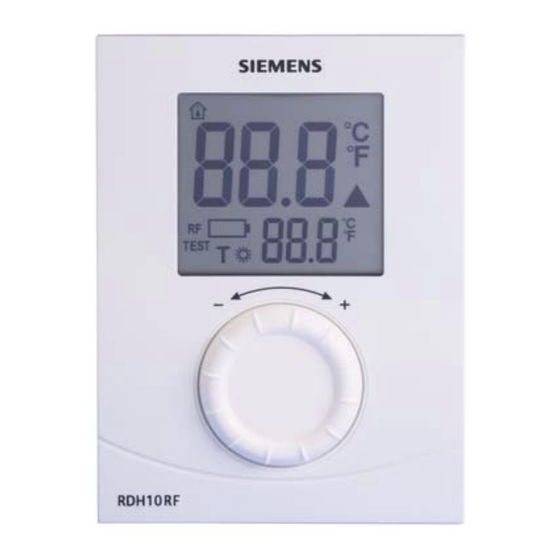

Controlador inalámbrico
de temperatura ambiente
con gran LCD
No programable, para sistemas de calefacción o refrigeración
• Gran LCD
• Funcionamiento con pilas: 2 x pilas alcalinas de tipo AA 1,5 V
• RCR10/433 receptor
El dispositivo RDH10F se utiliza para controlar la temperatura ambiente en sistemas de
calefacción o de refrigeración.
Aplicaciones típicas:
• Hogares
• Edificios residenciales
• Colegios
• Oficinas
El controlador se utiliza junto con el siguiente equipamiento:
• Válvulas térmicas o válvulas de zona
• Calderas combinadas
• Quemadores de gas o de gasoleo
• Ventiladores
• Bombas
3
RDH10RF/SET
Building Technologies
070
Publicidad
Manuales relacionados para Siemens RDH10RF/SET
Resumen de contenidos para Siemens RDH10RF/SET
- Página 1 Controlador inalámbrico de temperatura ambiente RDH10RF/SET con gran LCD No programable, para sistemas de calefacción o refrigeración • Gran LCD • Funcionamiento con pilas: 2 x pilas alcalinas de tipo AA 1,5 V • RCR10/433 receptor Aplicación El dispositivo RDH10F se utiliza para controlar la temperatura ambiente en sistemas de calefacción o de refrigeración.
- Página 2 2 minutos. Realización de pedidos Cuando realice su pedido indique el nombre y el número del producto: Controlador de temperatura ambiente RDH10RF/SET. Los actuadores y las válvulas se deben solicitar como artículos separados. Combinaciones de equipamiento Número de...
- Página 3 Botón de regulación de temperatura Compartimento de las pilas Punto de referencia de temperatura confortable Indica la prueba de la señal RF TEST Indica poca carga en las pilas; cambiar las pilas 3/10 Siemens Controladores de temperatura ambiente CE1N3070en Building Technologies 20.11.2007...
- Página 4 La altura del montaje es de aproximadamente 1,5 m por encima del suelo. La unidad se puede colocar en una caja de distribución empotrada. 4/10 Siemens Controladores de temperatura ambiente CE1N3070en Building Technologies 20.11.2007...
- Página 5 IEC 721-3-2 Condiciones climáticas Clase 2K3 Temperatura -25…+60 °C Humedad <95% r.h. Condiciones mecánicas Clase 2M2 Almacenamiento IEC 721-3-1 Condiciones climáticas Clase 1K3 Temperatura -10…+60 °C Humedad <90% r. h. 5/10 Siemens Controladores de temperatura ambiente CE1N3070en Building Technologies 20.11.2007...
- Página 6 III según EN 60950-1 Grado de contaminación Grado de protección de la cubierta IP20 Peso (incl. empaquetado) General RDH10RF/SET 515 g Color de la parte delantera de la cubierta Señal-blanco RAL 9003 Material de la cubierta ABS (lentes VCL: PC)
- Página 7 N.O., 24 ... 250 V CA / 8 (3) A contacto N.C., 24 ... 250 V CA / 8 (3) A Bomba de circulación Conductor neutro Conductor neutro Receptor RCR10/433 Dispositivo actuador 8(3) 7/10 Siemens Controladores de temperatura ambiente CE1N3070en Building Technologies 20.11.2007...
- Página 8 Termostato de límite de restablecimiento Equipo de refrigeración térmico Controlador de temperatura ambiente Termostato de límite de seguridad RDH10RF Bomba de circulación Receptor RCR10/433 Válvula de 3 puertos con ajuste manual Válvula magnética 8/10 Siemens Controladores de temperatura ambiente CE1N3070en Building Technologies 20.11.2007...
- Página 9 Dimensiones Controlador de temperatura ambiente Placa de apoyo 9/10 Siemens Controladores de temperatura ambiente CE1N3070en Building Technologies 20.11.2007...
- Página 10 Con soporte desplegable Receptor © 2007 Siemens Switzerland Ltd Sujeto a modificaciones 10/10 Siemens Controladores de temperatura ambiente CE1N3070en Building Technologies 20.11.2007...
