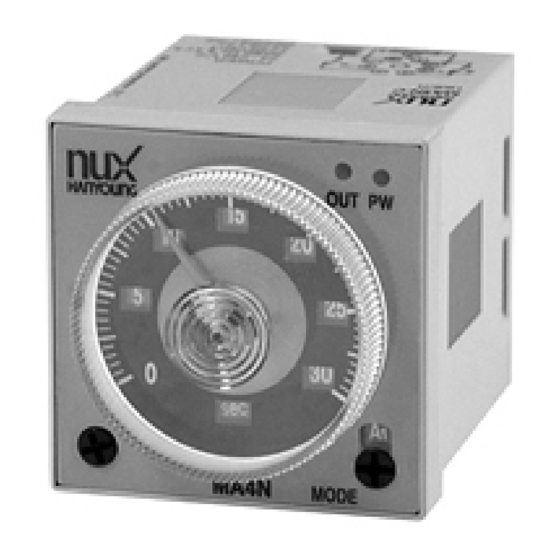

Timeswitch MA4N-C Manual De Instrucciones

Temporizador multi función
MA4N-C
MANUAL DE INSTRUCCIONES
Especificaciones
Modelo
Alimentación
Consumo
Tiempo de restablecimiento
Salida
Error en el punto de ajuste
Repetibilidad
Error por temperatura
Resistencia de aislamiento
Aislamiento dieléctrico
Voltaje pico
Vibración
Golpe
Vida
Terminal
Temperatura ambiente
Temperatura almacenamiento
Humedad ambiente
Peso
Rangos de tiempo
seg
1.2
3
Rango
12
30
MA4N-C
24 - 240 VCA / VCD, 50/60Hz
±10%
5.3 VA (240 VCA), 2.5 W (240
VCD)
0.1 seg máx.
Retardado 2C
Retardado 1C
Instantáneo 1C
±5% ±0.05 seg máx.
±0.3% máx.
±2% máx.
100 MW min (Basado en 500
VCD)
2000 VCA 50/60 Hz por 1 minuto
±2000V máx.
10-55 Hz amplitud doble 0.75
nm
10-55 Hz amplitud doble 0.75
nm
300% (Aprox. 30 G)
100% (Aprox. 10 G)
Arriba de 10 millones de
operaciones (Frecuencia:
180/min)
Zócalo de 8 terminales
-10 - 55 °C (Sin condensación)
-20 - 65 °C (Sin condensación)
35 - 85 % H.R.
Aproximadamente 100 g
(incluyendo marco de fijación)
min hrs x10h
0.12 – 1.2 1.2 – 12
0.3 – 3 3 – 30
1.2 – 12 12 – 120
3 – 30 30 - 300
Descripción de las partes
 Selección del modo de operación
Seleccione el modo de operación girando el selector del Modo de operación en
el panel frontal.
El modo de operación se mostrará como A1, B1, C1, D1, E1, F1.
 Selección del rango de tiempo
Seleccione el rango de tiempo girando el selector del Cambio de rango en el
panel frontal.
16 rangos de tiempo pueden ser seleccionados por el usuario. (Ver tabla de
rangos)
