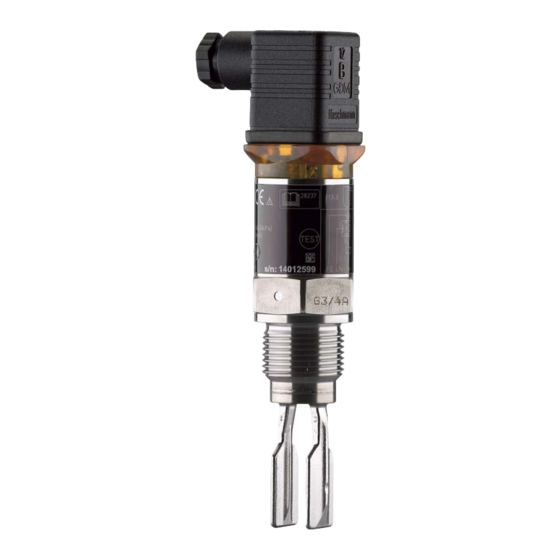

- Página 1 Instrucciones de servicio Interruptor de nivel vibratorio para líquidos VEGASWING 51 Interruptor sin contacto Document ID: 41045...
-
Página 2: Tabla De Contenido
Desmontaje ..........................23 Pasos de desmontaje ..................... 23 Eliminar .......................... 23 Anexo ............................24 Datos técnicos ....................... 24 Dimensiones ........................28 Derechos de protección industrial .................. 31 Marca registrada ......................31 Estado de redacción: 2019-11-21 VEGASWING 51 • Interruptor sin contacto... -
Página 3: Acerca De Este Documento
ID de documento Este símbolo en la portada de estas instrucciones indica la ID (identificación) del documento. Entrando la ID de documento en www.vega.com se accede al área de descarga de documentos. Información, sugerencia, nota Este símbolo caracteriza informaciones adicionales de utilidad. -
Página 4: Para Su Seguridad
Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGASWING 51 es un sensor para la detección de nivel. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto". -
Página 5: Instrucciones De Seguridad En El Equipo
El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo "Embalaje, transporte y almacenaje" • Capitulo "Reciclaje" VEGASWING 51 • Interruptor sin contacto... -
Página 6: Descripción Del Producto
Aplicaciones típicas son protección contra rebose y marcha en seco. Con la horquilla vibratoria de tan sólo 38 mm el VEGASWING 51 abre nuevas posibilidades de aplicación, p. ej., en tuberías a partir de un diámetro DN 25. -
Página 7: Principio De Funcionamiento
Alimentación de tensión VEGASWING 51 es un equipo compacto, lo que significa, que puede trabajar sin evaluación externa. El sistema electrónico integrado evalúa la señal de nivel y entrega una señal de conexión. Con esa señal de salida puede activarse directamente un aparato conectado a... -
Página 8: Embalaje, Transporte Y Almacenaje
3 Descripción del producto Cuidado: El VEGASWING 51 en esta versión no se puede utilizar en aplicacio- nes de oxígeno. Embalaje, transporte y almacenaje Embalaje Su equipo está protegido por un embalaje durante el transporte hasta el lugar de empleo. Aquí las solicitaciones normales a causa del transporte están aseguradas mediante un control basándose en la... -
Página 9: Montaje
DIN/EN/IEC/ANSI/ISA/ UL/CSA 61010-1. Básicamente VEGASWING 51 se puede montar en cualquier posi- Punto de conmutación ción. Solamente hay que montar el equipo de forma tal que la horqui- lla vibratoria esté a la altura del punto de conmutación deseado. -
Página 10: Transporte
Emplear el cable recomendado (ver capitulo "Conexión a la alimenta- ción de tensión") y fije el racor atornillado para cables. Su VEGASWING 51 se puede proteger adicionalmente contra la en- trada de humedad, llevando el cable de conexión hacia abajo antes del racor atornillado para cables. -
Página 11: Manipulación
Para las versiones roscadas VEGASWING 51 en combinación con un racor soldado con anillo en O delantero y marca de soldadura. VEGASWING 51 con tamaño de rosca ¾" y 1" tienen una rosca defi- nida. Ello significa, que cada VEGASWING 51 se encuentra siempre en la misma posición después del atornillado. -
Página 12: Corrientes
Cuando VEGASWING 51 está montado en la corriente de llenado, pueden producirse conexiones erróneas indeseadas. Por eso, montar VEGASWING 51 en un punto del depósito donde no se puedan pro- ducir influencias perturbadoras tales como p. Ej., aberturas de carga, agitadores, etc. -
Página 13: Conectar A La Alimentación De Tensión
Instalar un interruptor o disyuntor de fácil acceso como dispositivo de desconexión. El dispositivo de desconexión debe estar marcado para el dispositivo (IEC/EN 61010). el VEGASWING 51 y el consumidor conectado deben estar protegi- dos por un fusible de dimensiones adecuadas. Cable de conexión El equipo se conecta con cable comercial de dos hilos sin blindaje. -
Página 14: Esquema De Conexión
Enchufe de válvula ISO 4400 con tapa abatible Modelos de conector Conector de válvula ISO 4400 Para esta variante de enchufe puede utilizarse un cable comercial de sección redonda. Diámetro del cable 4,5 … 7 mm, grado de protec- ción IP65. VEGASWING 51 • Interruptor sin contacto... - Página 15 No es necesario quitar el aislamiento de los conductores internos. El enchufe une automáticamente a los con- ductores durante el atornillamiento. Diámetro de cable 5,5 … 8 mm, tipo de protección IP67. VEGASWING 51 • Interruptor sin contacto...
- Página 16 1 cm del aislamiento a los extremos de los conductores 6. Introducir el cable de conexión en la caja del tomacorrientes por el racor atornillado 7. Insertar los extremos de los conductores en los bornes según el plano de conexión. VEGASWING 51 • Interruptor sin contacto...
-
Página 17: Información
51 y apretar el tornillo Interruptor sin contacto Recomendamos la conexión del VEGASWING 51 de forma tal, que el circuito de corriente de conmutación esté abierto en caso de aviso de nivel límite, rotura de línea o fallo (estado seguro). - Página 18 (3 mA),, puedan ser desconec- tados aún con seguridad. Max. Min. Fig. 12: Esquemas de conexión, interruptor sin contacto del enchufe de válvula DIN 4400 PE Tierra de protección RL Resistencia de carga (Protección, relé, etc.) VEGASWING 51 • Interruptor sin contacto...
-
Página 19: Puesta En Marcha
Rojo intermitente - fallo en el elemento vibratorio o en la electró- nica (Salida del sensor de alta impedancia) Simulación El VEGASWING 51 tiene una función integrada para la simulación de la señal de salida que se puede activar magnéticamente. Favor de proceder de la forma siguiente: →... -
Página 20: Tabla De Funciones
Modo de opera- cerrada ción máx. Modo de opera- abierta ción máx. Modo de opera- cerrada ción mín. Modo de opera- abierta ción mín. Fallo a voluntad abierta a voluntad VEGASWING 51 • Interruptor sin contacto... -
Página 21: Mantenimiento Y Eliminación De Fallos
Línea directa de asisten- Si estas medidas no produjeran ningún resultado, en casos urgen- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. La línea directa esta disponible durante las 24 horas incluso fuera de los horarios normales de trabajo 7 días a la semana. -
Página 22: Procedimiento En Caso De Reparación
Colocar el formulario lleno y una hoja de datos de seguridad even- tualmente en la parte externa del equipo • Favor de consultar la dirección para la devolución en la represen- tación de su competencia, que se encuentran en nuestro sitio Web www.vega.com VEGASWING 51 • Interruptor sin contacto... -
Página 23: Desmontaje
Si no tiene posibilidades, de reciclar el equipo viejo de forma es- pecializada, consulte con nosotros acerca de las posibilidades de reciclaje o devolución. VEGASWING 51 • Interruptor sin contacto... -
Página 24: Anexo
Ʋ Clamp (DIN 32676, ISO 2852) 1", 1½", 2" Ʋ Unión roscada para tubo DN 25 PN 40, DN 40 PN 40, DN 50 PN 25 Ʋ SMS DN 38 PN 6 Ʋ Conexión aséptica F 40 PN 25 VEGASWING 51 • Interruptor sin contacto... - Página 25 Fig. 14: Dependencia de la temperatura ambiente de la temperatura de proceso Temperatura ambiente en °C (°F) Temperatura de proceso en °C (°F) Temperatura de proceso - Versiones de -40 … +150 °C (-40 … +302 °F) alta temperatura (Opcional) VEGASWING 51 • Interruptor sin contacto...
- Página 26 Alimentación de tensión Tensión de alimentación 20 … 253 V AC, 50/60 Hz, 20 … 253 V DC Consumo de potencia máx. 0,5 W Corriente bajo carga Ʋ Mín. 10 mA Ʋ Máx. 250 mA VEGASWING 51 • Interruptor sin contacto...
-
Página 27: Homologaciones
Por lo tanto, para estos equipos hay que observar los documentos de homologación correspon- dientes. Éstos están incluidos en el volumen de suministro o se pueden descargar introduciendo el número de serie de su equipo en el campo de búsqueda www.vega.com o a través del área de descarga general. -
Página 28: Dimensiones
(0.84") (0.84") Fig. 16: VEGASWING 51, Versión estándar - Conexiones roscadas Rosca G½ (DIN ISO 228/1), ½ NPT, Enchufe de válvula ISO 4400 Rosca G¾ (DIN ISO 228/1), ¾ NPT, Enchufe de válvula ISO 4400 con técnica de desplazamiento de aisla- miento Rosca G1 (DIN ISO 228/1), 1 NPT, Enchufe de válvula ISO 4400 con tapa abatible... - Página 29 (0.67") (0.84") (0.84") Fig. 17: VEGASWING 51, Versión alta temperatura - Conexiones roscadas Rosca G½ (DIN ISO 228/1), ½ NPT, Enchufe de válvula ISO 4400 Rosca G¾ (DIN ISO 228/1), ¾ NPT, Enchufe de válvula ISO 4400 Rosca G1 (DIN ISO 228/1), 1 NPT, enchufe de válvula ISO 4400 Punto de conmutación...
- Página 30 27 mm (1.06") ø 21,3 mm (0.84") Fig. 18: VEGASWING 51, Versión para productos alimenticios - Conexiones higiénicas Clamp, Enchufe de válvula ISO 4400 Unión roscada para tubos, Enchufe de válvula ISO 4400 SMS 1145, Enchufe de válvula ISO 4400 Conexión aséptica con tuerca ranurada, conector de válvula ISO 4400...
-
Página 31: Derechos De Protección Industrial
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectue- lle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. -
Página 32: Fecha De Impresión
Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2020 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
