8.3 Instalación de la unidad de bomba
WPP 15 E / 20 E
WPP WPP
30 E 50 E
WPP 75 E
WPP-E Series | versión 2.08
WPP 75 E

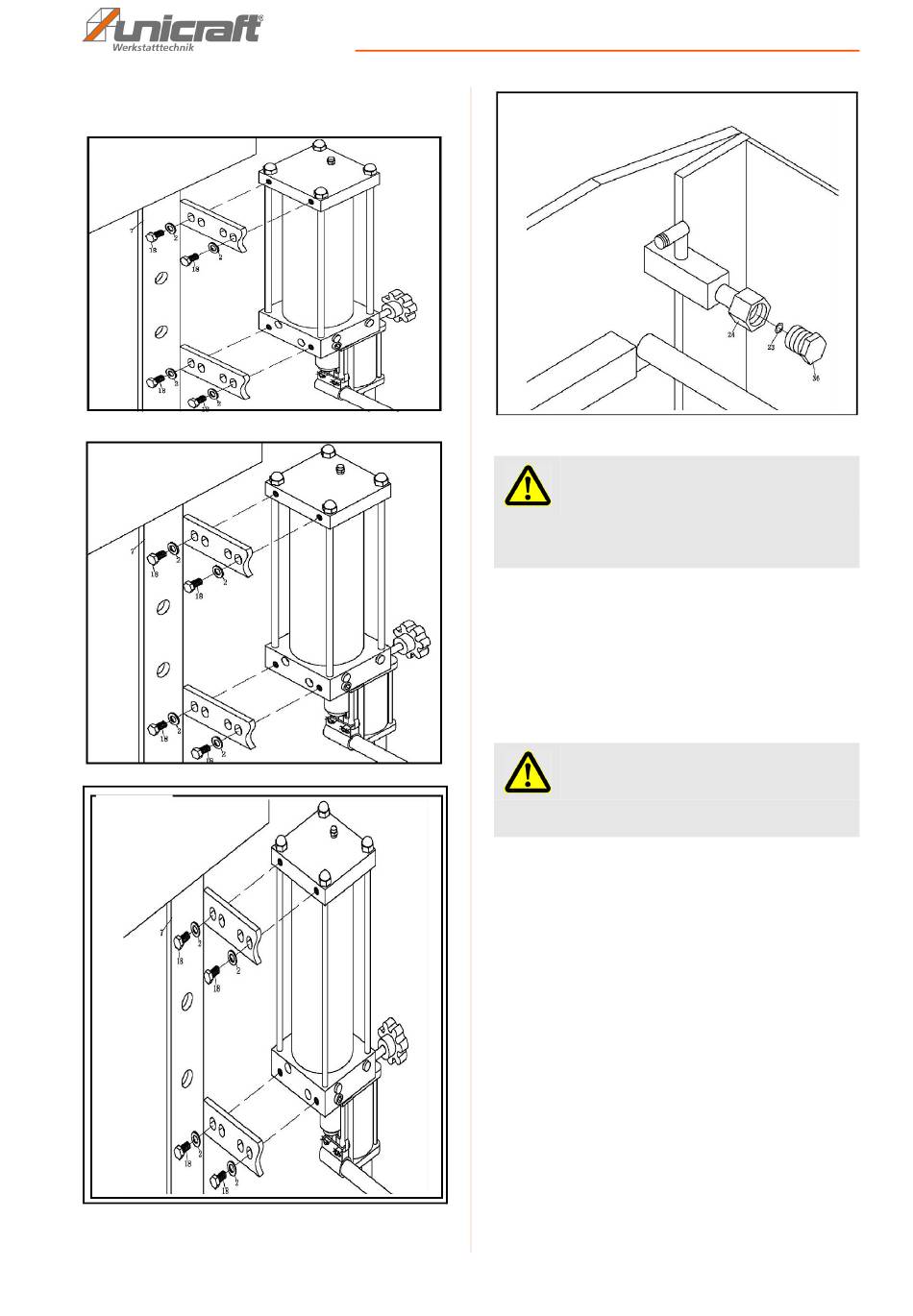

Fig. 12: Instalación de la unidad de bomba
¡ADVERTENCIA!
La unidad hidráulica es pesado en el diseño. Por favor ensamblar estos con la
ayuda de una segunda persona o con un dispositivo de elevación.
Paso 1: Desatornillar la unidad de bomba desde el interior de la
bastidor y gire hacia el exterior.
Paso 2: Fijar la unidad de bomba con los tornillos y arandelas
en el exterior del bastidor (véase la Fig. 12).
Conectar la manguera al manómetro
¡PELIGRO!
Asegúrese de que las mangueras estén bien apretados y no aplastados o
torcidas.
Paso 1: línea de manguera corta (730 mm) con con- tornillo recta
nection para el manómetro y la curva de 90 ° a la izquierda (vista
desde el lado delantero) atornillado de la unidad de bomba hidráulica.
(Ver Fig. 13).
Paso 2: Tornillo la manguera larga (1250 mm) con la recta
conexión de tornillo para el cilindro hidráulico y la curva de 90 °
a la derecha (vista de frente) a la unidad de bomba hidráulica
(ver Fig. 14).
Paso 3: Tornillo la conexión de aire comprimido de la
interruptor de pie en la bomba neumática. Conectar el interruptor de
pedal para el acoplamiento rápido con una línea de aire comprimido
adecuada (ver Fig. 15).
Instalación
13
