Control de iluminación
Amplificador universal para carril DIN 200-500 W
Amplificador universal para carril DIN 200-500 W
Núm. de art. ULZ 1215 REG
Instrucciones de servicio
1 Indicaciones de seguridad
Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri-
cos.
Se pueden producir lesiones, incendios o daños materiales. Deberá leerse completamen-
te y tenerse en cuenta el manual de instrucciones.
Peligro de descarga eléctrica. El aparato no es adecuado para la desconexión directa.
Incluso con el aparato desconectado, la carga no está separada galvánicamente de la
red.
Peligro de descarga eléctrica. Desconectar el aparato antes de proceder a realizar tareas
o someter a carga. Tenga en cuenta todos los interruptores de potencia susceptibles de
suministrar tensiones peligrosas al aparato o a la carga.
Peligro de incendio. En caso de utilizar transformadores inductivos, cada uno de ellos
debe estar protegido en el primario por fusible según las especificaciones del fabricante.
Utilizar solamente transformadores de seguridad según EN 61558-2-6.
En caso de emplear los aparatos en redes de transformadores de aislamiento, se requie-
re una potencia mínima de 10 kVA. De lo contrario, no se garantiza que el atenuador re-
conozca correctamente el principio de atenuación adecuado para la carga. El dispositivo
puede ser dañado.
Estas instrucciones forman parte del producto y deben permanecer en manos del consu-
midor final.
2 Estructura del mecanismo

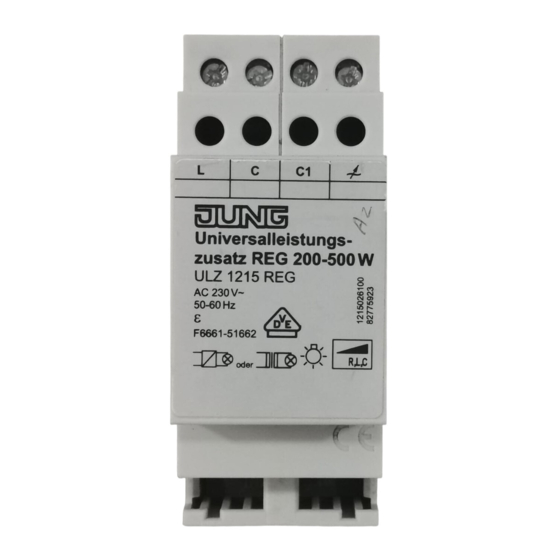

(1) Ampliación de potencia
(2) LED encendido/apagado: ampliación de potencia activada/desactivada
82557263
J:0082557263
Figura 1: Estructura del mecanismo
1/7
27.02.2013
Publicidad
Manuales relacionados para Jung ULZ 1215 REG
Resumen de contenidos para Jung ULZ 1215 REG
- Página 1 Control de iluminación Amplificador universal para carril DIN 200-500 W Amplificador universal para carril DIN 200-500 W Núm. de art. ULZ 1215 REG Instrucciones de servicio 1 Indicaciones de seguridad Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri- cos.
-
Página 2: Montaje Y Conexión Eléctrica
Control de iluminación Amplificador universal para carril DIN 200-500 W 3 Función Uso conforme a lo previsto Ampliación de potencia de los atenuadores universales o electrónicos mencionados en la lista de referencia (véase el capítulo Datos técnicos) Conexión y atenuación de bombillas, lámparas halógenas de alto voltaje (HV), así como transformadores electrónicos o inductivos atenuables con lámparas halógenas Apto para funcionamiento mixto hasta la potencia total indicada (véase el capítulo Datos técnicos) - Página 3 Control de iluminación Amplificador universal para carril DIN 200-500 W Figura 2: Plano de conexión con regulador de luz REG Figura 3: Plano de conexión con regulador de luz empotrado UP 82557263 27.02.2013 J:0082557263...
- Página 4 Control de iluminación Amplificador universal para carril DIN 200-500 W Figura 4: Plano de conexión en caso de utilizar varias ampliaciones de potencia (1) Ampliación de potencia (3) Atenuadores de intensidad de luz (4) Estación auxiliar local i Se debe tener en cuenta el diámetro necesario de cable de la potencia de carga común. Si se utilizan varias ampliaciones de potencia se deberá...
-
Página 5: Datos Técnicos
Control de iluminación Amplificador universal para carril DIN 200-500 W 5 Anexo 5.1 Datos técnicos Tensión nominal CA 230 V ~ Frecuencia de la red 50 / 60 Hz Temperatura ambiente +5 ... +45 °C Potencia disipada Potencia de conexión a 25 °C véase lista de referencia (figura 5)(figura 6) i Datos de la potencia incluyendo las pérdidas de potencia del transformador. -
Página 6: Ayuda En Caso De Problemas
Control de iluminación Amplificador universal para carril DIN 200-500 W Figura 6: Lista de referencia regulador de luz KNX Los símbolos de la identificación de carga del atenuador indican, a la hora de regular la luz, el tipo de carga que se puede conectar así como el comportamiento eléctrico de una carga: R = óhmica, L = inductiva, C = capacitiva 5.2 Ayuda en caso de problemas El aparato se ha apagado. - Página 7 Control de iluminación Amplificador universal para carril DIN 200-500 W ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04 kundencenter@jung.de www.jung.de Service Center Kupferstr. 17-19 44532 Lünen Germany 82557263 27.02.2013...
