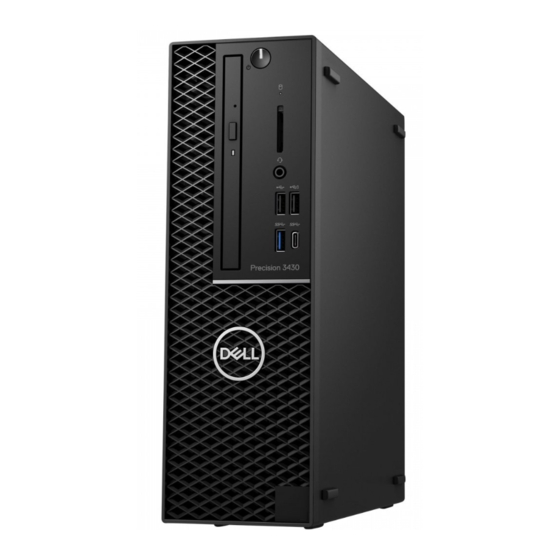

Página 1 Dell Precision 3430 de factor de forma pequeño Manual de servicio Modelo reglamentario: D11S Tipo reglamentario: D11S004...
Página 2 Una señal de ADVERTENCIA indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2018 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus subsidiarias.
Página 3: Tabla De Contenido
Contenido 1 Manipulación del equipo..........................6 Instrucciones de seguridad............................... 6 Apagado del equipo (Windows 10)...........................7 Antes de manipular el interior del equipo.........................7 Después de manipular el interior del equipo........................7 2 Tecnología y componentes..........................8 Procesadores..................................8 DDR4....................................8 Detalles de DDR4................................. 8 Errores de memoria..............................9 Características de USB..............................9 USB 3.0/USB 3.1 Gen 1 (USB de modo de velocidad extra).................
Página 4 Extracción del ensamblaje de la unidad de disco duro...................23 Instalación del ensamblaje de la unidad de disco duro...................25 Bisel frontal..................................26 Extracción del embellecedor frontal........................26 Instalación del embellecedor frontal.........................27 Módulo de unidad óptica y disco duro...........................28 Extracción del módulo de unidad óptica y disco duro................... 28 Instalación del módulo de unidad óptica y disco duro....................30 Unidad óptica..................................33 Extracción de la unidad óptica..........................33...
Página 5 A Filtro antipolvo para Dell Precision 3430 de factor de forma pequeño............89 B Instalación de la tarjeta USB tipo C......................91 C Instalación de la tarjeta VGA........................105 D Cubierta de cables para Dell Precision 3430 de factor de forma pequeño........... 119 Contenido...
Página 6: Manipulación Del Equipo
únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la documentación del producto o indicadas por el personal de servicio y asistencia en línea o telefónica. La garantía no cubre los daños por reparaciones no autorizadas por Dell. Lea y siga las instrucciones de seguridad proporcionadas con el producto. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra mediante el uso de un brazalete antiestático o toque...
Página 7: Apagado Del Equipo (Windows 10)
Apagado del equipo (Windows 10) PRECAUCIÓN: Para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos los programas antes de apagar la computadora o de quitar la cubierta lateral. Haga clic o toque Haga clic o toque y, a continuación, haga clic o toque Apagar.
Página 8: Tecnología Y Componentes
• VentVentajas de DisplayPort sobre USB tipo C Procesadores Los sistemas Precision 3430 se envían con tecnología de procesador principal y chipset Intel Coffee Lake de 8. generación. NOTA: La velocidad de reloj y el rendimiento varían según la carga de trabajo y otras variables. Total de caché de hasta 8 MB según el tipo de procesador.
Página 9: Errores De Memoria
Diferencia de muesca clave La muesca de un módulo DDR4 se encuentra en una ubicación distinta a la muesca de un módulo DDR3. Ambas muescas se encuentran en el borde de inserción, pero la ubicación de la muesca de la DDR4 es ligeramente diferente, a fin de evitar que el módulo se instale en una placa o plataforma incompatible.
Página 10: Usb 3.0/Usb 3.1 Gen 1 (Usb De Modo De Velocidad Extra)
La taba que aparece a continuación ofrece un breve resumen de la evolución del USB. Tabla 1. Evolución del USB Tipo Velocidad de transferencia de datos Categoría Año de introducción USB 2.0 480 Mb/s Hi-Speed 2000 USB 3.0/USB 3.1 5 Gb/s Velocidad extra 2010 Gen 1Port...
Página 11: Aplicaciones
Con las actuales demandas en continuo aumento sobre las transferencias de datos con contenido de video de alta definición, dispositivos de almacenamiento en terabytes, cámaras digitales de alto conteo de megapíxeles, etc., es posible que el USB 2.0 no cuente con la suficiente rapidez.
Página 12: Usb Tipo C
para transportar los datos transmitidos y recibidos de manera independiente, y solo entran en contacto cuando se conectan a una conexión USB adecuada de velocidad extra. Windows 8/10 es compatible con las controladoras USB 3.1 Gen 1. Esto contrasta con las versiones anteriores de Windows, que siguen necesitando drivers independientes para las controladoras USB 3.0/USB 3.1 Gen 1.
Página 13: Thunderbolt 3 Frente A Tipo-C
Thunderbolt 1 y Thunderbolt 2 utilizan el mismo conector que miniDP (DisplayPort) para conectarse a los dispositivos periféricos, mientras que Thunderbolt 3 utiliza un conector USB tipo C. Figura 4. Thunderbolt 1 y Thunderbolt 3 Thunderbolt 1 y Thunderbolt 2 (utilizan un conector miniDP) Thunderbolt 3 (utiliza un conector USB tipo C) Thunderbolt 3 frente a tipo-C Thunderbolt 3 lleva a Thunderbolt al USB tipo C a velocidades de hasta 40 Gbps, lo que crea un puerto compacto que lo hace todo: lo que...
Página 14: Hdmi 2.0
HDMI 2.0 En este tema, se proporciona información sobre HDMI 2.0 y sus funciones y ventajas. HDMI (High-Definition Multimedia Interface [interfaz multimedia de alta definición]) es una interfaz de audio/vídeo completamente digital, sin comprimir, respaldada por la industria. HDMI proporciona una interfaz entre cualquier fuente digital de audio/vídeo compatible, como un reproductor de DVD o un receptor A/V, y un monitor digital de audio o vídeo, como un televisor digital (DTV).
Página 15: Extracción E Instalación De Componentes
Extracción e instalación de componentes Temas: • Herramientas recomendadas • Lista del tamaño de los tornillos • Diseño de la placa base • Cubierta lateral • Tarjeta de expansión • Batería de tipo botón • Ensamblaje de disco duro • Bisel frontal •...
Página 16: Lista Del Tamaño De Los Tornillos
Lista del tamaño de los tornillos Tabla 2. Lista del tamaño de los tornillos Componente N.° 6,32 x 1,4 N.° 6-32 M3 x 6 M3x5 M3x3 M2 x 3,5 Placa base Tuerca de tonillo de tarjeta SSD Bandeja de disco duro Unidad de fuente de alimentación...
Página 17: Diseño De La Placa Base
Diseño de la placa base Conector PCI-e x16 (ranura 2) Conector PCI-e x4 (ranura 1: con extremo abierto x4 para admitir x16) Conector USB tipo C Conector de vídeo Conector del interruptor de intrusión (INTRUDER) Conector de alimentación de CPU (ATX_CPU) Zócalo de procesador (CPU) Conector del ventilador de CPU Ranuras de memoria (DIMM1, DIMM2, DIMM3 y DIMM4)
Página 18: Cubierta Lateral
Cubierta lateral Extracción de la cubierta lateral Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Para extraer la cubierta: Deslice el pestillo de liberación en la parte posterior del sistema hasta que haga clic para desbloquear la cubierta lateral [1]. b Deslice y levante la cubierta lateral del sistema [2].
Página 19: Tarjeta De Expansión
Siga los procedimientos que se describen en Después de manipular el interior del equipo. Tarjeta de expansión Extracción de la tarjeta de expansión Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Quite la cubierta lateral.
Página 20: Instalación De La Tarjeta De Expansión
Instalación de la tarjeta de expansión Inserte la tarjeta de expansión en el conector de la placa base. Presione la tarjeta de expansión hasta que encaje en su lugar [1]. Cierre el pestillo de la tarjeta de expansión y presiónelo hasta que encaje en su lugar [2]. Extracción e instalación de componentes...
Página 21: Batería De Tipo Botón
Instale la cubierta lateral. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Batería de tipo botón Extracción de la batería de tipo botón Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 22: Instalación De La Batería De Tipo Botón
Instalación de la batería de tipo botón Coloque la batería de tipo botón en su ranura de la tarjeta madre del sistema [1]. Presione la batería en el conector hasta que encaje en su lugar [2]. Extracción e instalación de componentes...
Página 23: Ensamblaje De Disco Duro
Instale la cubierta lateral. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Ensamblaje de disco duro Extracción del ensamblaje de la unidad de disco duro Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 24 Para quitar el disco duro de 2,5 pulgadas del soporte del ensamblaje, realice lo siguiente: Tire de un lado del soporte para unidad de disco duro para desenganchar las patas del soporte de las ranuras del disco duro [1, 2]. b Levante el disco duro para extraerlo del soporte para unidad de disco duro [3].
Página 25: Instalación Del Ensamblaje De La Unidad De Disco Duro
Instalación del ensamblaje de la unidad de disco duro Para colocar el disco duro de 2,5 pulgadas desde el soporte del ensamblaje, realice lo siguiente: Alinee las pestañas del disco duro con las ranuras del ensamblaje de disco duro a un ángulo de 30 grados [1]. b Presione el disco duro para que se fije al soporte del ensamblaje de disco duro [2].
Página 26: Bisel Frontal
Instale la cubierta lateral. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Bisel frontal Extracción del embellecedor frontal Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Quite la cubierta lateral.
Página 27: Instalación Del Embellecedor Frontal
Instalación del embellecedor frontal Alinee el bisel e inserte las pestañas de retención del bisel en las ranuras del sistema. Presione el embellecedor hasta que las lengüetas encajen en su lugar. Extracción e instalación de componentes...
Página 28: Módulo De Unidad Óptica Y Disco Duro
Instale la cubierta lateral. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Módulo de unidad óptica y disco duro Extracción del módulo de unidad óptica y disco duro Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 29 Para quitar el módulo de unidad óptica y disco duro, realice lo siguiente: Desconecte el cable de alimentación y el cable de datos de la unidad óptica de los conectores en la unidad óptica [1, 2]. b Deslice y levante el módulo de unidad óptica y disco duro del sistema [3]. Extracción e instalación de componentes...
Página 30: Instalación Del Módulo De Unidad Óptica Y Disco Duro
Instalación del módulo de unidad óptica y disco duro Inserte las pestañas del módulo de unidad óptica y disco duro en la ranura del sistema a un ángulo de 30 grados [1]. Conecte el cable de alimentación y el cable de datos de la unidad óptica a los conectores en la unidad óptica [2, 3]. Baje el módulo de unidad óptica y disco duro para colocarlo en su ranura [4].
Página 31 Pase el cable de alimentación y el cable de datos de la unidad óptica por los ganchos de retención [1]. Pase los cables de alimentación y de datos del disco duro por la lengüeta de seguridad del disco duro y de la unidad óptica [2]. Extracción e instalación de componentes...
Página 32 Deslice la lengüeta de seguridad para bloquear el módulo [1]. Conecte el cable de alimentación y el cable de datos del disco duro a los conectores en el disco duro [2, 3]. Extracción e instalación de componentes...
Página 33: Unidad Óptica
Coloque: Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Unidad óptica Extracción de la unidad óptica Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: Cubierta lateral Embellecedor frontal...
Página 34 d Desconecte el cable de alimentación y el cable de datos de la unidad óptica de los conectores en la unidad óptica [1, 2] y baje el módulo de unidad óptica y disco duro hasta que se asiente [3]. Extracción e instalación de componentes...
Página 35 Presione el pestillo de liberación de la unidad óptica [1, 2] y tire de la unidad óptica hacia fuera del sistema [3]. Extracción e instalación de componentes...
Página 36: Instalación De La Unidad Óptica
Instalación de la unidad óptica Deslice la unidad óptica en su ranura del sistema [1]. Levante el módulo de unidad óptica y disco duro [2]. Extracción e instalación de componentes...
Página 37 Conecte el cable de alimentación y el cable de datos de la unidad óptica a los conectores en la unidad óptica [1, 2]. Coloque el módulo de unidad óptica y disco duro nuevamente en el sistema [3]. Extracción e instalación de componentes...
Página 38 Conecte el cable de alimentación y el cable de datos del disco duro a los conectores en el disco duro [1, 2]. Deslice la lengüeta de seguridad para bloquear el módulo [3, 4]. Extracción e instalación de componentes...
Página 39: Módulo De Memoria
Coloque: Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Módulo de memoria Extracción del módulo de memoria Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 40: Instalación Del Módulo De Memoria
Instalación del módulo de memoria Alinee la muesca del módulo de memoria con la lengüeta del conector del módulo de memoria. Inserte el módulo de memoria en el zócalo del módulo de memoria [1]. Presione el módulo de memoria hasta que las pestañas de retención del mismo encajen en su lugar [2]. Extracción e instalación de componentes...
Página 41: Disipador De Calor Y Ventilador
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Disipador de calor y ventilador Extracción del disipador de calor y ventilador Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 42: Instalación Del Disipador De Calor Y Ventilador
Para quitar el ventilador del disipador de calor, realice lo siguiente: Quite los cuatro tornillos del ventilador y levántelo para extraerlo del disipador de calor. Instalación del disipador de calor y ventilador Para instalar el ventilador del disipador de calor, realice lo siguiente: Extracción e instalación de componentes...
Página 43 Alinee y coloque las ranuras del ventilador con las ranuras del módulo del disipador de calor. b Coloque los cuatro tornillos para fijar el ventilador al disipador de calor. Para colocar el disipador de calor, realice lo siguiente: Alinee el disipador de calor con el procesador [1]. b Ajuste los 4 tornillos cautivos para fijar el ensamblaje del disipador de calor a la tarjeta madre del sistema [2].
Página 44: Interruptor De Intrusión
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Interruptor de intrusión Extracción del interruptor de intrusiones Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 45: Instalación Del Interruptor De Intrusiones
Instalación del interruptor de intrusiones Inserte el interruptor de intrusiones en la ranura del chasis [1]. Conecte el cable del interruptor de intrusiones a la tarjeta madre del sistema [2]. Coloque: Disipador de calor y ventilador Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en...
Página 46: Instalación Del Interruptor De Alimentación
Desconecte de la placa base el cable del interruptor de alimentación [1]. b Presione las pestañas de retención del interruptor de encendido y tire del interruptor hacia fuera del sistema [2] [3]. Instalación del interruptor de alimentación Deslice el módulo del interruptor de encendido en la ranura del chasis hasta que encaje en su lugar [1]. Conecte el cable del interruptor de encendido a su conector en la tarjeta madre del sistema [2].
Página 47: Procesador
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Procesador Extracción del procesador Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 48: Instalación Del Procesador
Instalación del procesador Coloque el procesador en el zócalo de manera tal que las ranuras del procesador se alineen con los salientes del zócalo [1]. Cierre el protector del procesador deslizándolo por debajo de los tornillos de retención [2]. Baje la palanca del zócalo presiónela por debajo de la pestaña para bloquearla [3]. Extracción e instalación de componentes...
Página 49: Unidad De Estado Sólido (Ssd) Pcie M.2
Coloque: Disipador de calor y ventilador Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Unidad de estado sólido (SSD) PCIe M.2 Extracción de la unidad de estado sólido (SSD) PCIe M.2 Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 50: Instalación De La Unidad De Estado Sólido (Ssd) Pcie M.2
Despegue la almohadilla térmica de la tarjeta madre del sistema [3]. NOTA: La SSD PCIe M.2 con capacidad superior a 512 G (512 G/1 TB/2 TB) se debe instalar con una almohadilla térmica. La SSD SATA M.2 y la SSD PCIe M.2 con 128 G y 256 G no requieren una almohadilla térmica. Instalación de la unidad de estado sólido (SSD) PCIe M.2 Coloque la almohadilla térmica en la ranura de la tarjeta madre del sistema [1].
Página 51: Tarjeta Intel Optane
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Tarjeta Intel Optane Extracción de la tarjeta Intel Optane Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 52: Instalación De La Tarjeta Intel Optane
b Levante y extraiga la tarjeta Intel Optane de su conector de la tarjeta madre del sistema [2]. Despegue la almohadilla térmica [3]. Instalación de la tarjeta Intel Optane Coloque la almohadilla térmica en la ranura de la tarjeta madre del sistema [1]. Inserte la tarjeta Intel Optane en la ranura de tarjeta en la tarjeta madre del sistema [2].
Página 53: Lector De Tarjetas Sd: Opcional
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Lector de tarjetas SD: opcional Extracción del lector de tarjetas SD Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 54: Instalación Del Lector De Tarjetas Sd
Extraiga los cables de alimentación del gancho de retención en el lector de tarjetas SD [1]. b Quite los dos tornillos (M3) que fijan el lector de tarjetas SD al panel de E/S y a la tarjeta madre del sistema [2]. Levante el lector de tarjetas SD de la ranura de la tarjeta madre del sistema [3].
Página 55: Antena Interna: Opcional
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Antena interna: opcional Extracción de la antena interna Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 56 Extraiga el cable de la antena del orificio para cable en el chasis [1]. b Extraiga el cable de la antena de los dos ganchos en el chasis [2]. Quite el único tornillo que fija la antena al chasis [1]. d Quite el cable de antena negro de la ranura ANT-B del chasis [2, 3].
Página 57 Quite el único tornillo que fija la antena al chasis [1]. Quite el cable de antena blanco de la ranura ANT-W del chasis [2, 3]. Extracción e instalación de componentes...
Página 58: Instalación De La Antena Interna
Instalación de la antena interna Despegue la cinta de mylar de la antena interna. Extracción e instalación de componentes...
Página 59 Para instalar la antena en el sistema, realice lo siguiente: Alinee e inserte el cable de antena blanco en la ranura ANT-W del chasis [1, 2]. b Coloque el único tornillo para fijar la antena al chasis [3]. Extracción e instalación de componentes...
Página 60 Alinee e inserte el cable de antena negro en la ranura ANT-B del chasis [1, 2]. d Coloque el único tornillo para fijar la antena al chasis [3]. Extracción e instalación de componentes...
Página 61 Pase el cable de la antena por los dos ganchos [1]. Pase el cable de la antena por el orificio para cable en el chasis [2]. Extracción e instalación de componentes...
Página 62 g Quite el tubo de plástico del cable de la antena interna. Extracción e instalación de componentes...
Página 63: Tarjeta Wlan M.2 2230: Opcional
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Tarjeta WLAN M.2 2230: opcional Extracción de la tarjeta WLAN M.2 2230 Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 64: Instalación De La Tarjeta Wlan M.2 2230
Instalación de la tarjeta WLAN M.2 2230 Para instalar la tarjeta WLAN M.2 2230, realice lo siguiente: Alinee y coloque la tarjeta WLAN en la ranura de tarjeta WLAN [1]. b Conecte los cables de la antena a la tarjeta WLAN [2]. Coloque el soporte de tarjeta WLAN en la tarjeta WLAN [3].
Página 65: Unidad De Fuente De Alimentación
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Unidad de fuente de alimentación Extracción de la unidad de suministro de energía o PSU Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 66 b Extraiga los cables de alimentación de los ganchos de retención del chasis [2, 3]. Desconecte el cable de alimentación de la PSU de su conector en la tarjeta madre del sistema [4]. Para extraer la PSU: Quite los 3 tornillos que fijan la PSU al sistema [1]. b Presione la lengüeta de seguridad azul [4] en el extremo posterior de la unidad PSU, deslice la PSU y levántela para extraerla del sistema [2].
Página 67: Instalación De La Unidad De Suministro De Energía O Psu
Instalación de la unidad de suministro de energía o PSU Inserte la PSU en el chasis y deslícela hacia la parte posterior del sistema para fijarla [1]. Coloque los tornillos para fijar la PSU a la parte posterior del chasis del sistema. Extracción e instalación de componentes...
Página 68 Conecte el cable de alimentación a su conector en la tarjeta madre del sistema [1]. Pase el cable de alimentación del sistema por los ganchos de retención [2]. Pase el cable de alimentación de la CPU por los ganchos de retención [3]. Conecte el cable de alimentación de la CPU a su conector en la tarjeta madre del sistema [4].
Página 69: Altavoz
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Altavoz Extracción del altavoz Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 70: Instalación Del Altavoz
Instalación del altavoz Inserte el altavoz en la ranura del chasis del sistema y presiónelo hasta que encaje en su lugar [1]. Conecte el cable del altavoz al conector de la tarjeta madre del sistema [2]. Extracción e instalación de componentes...
Página 71: Ventilador Del Sistema
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Ventilador del sistema Extracción del ventilador del sistema Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 72: Instalación Del Ventilador Del Sistema
Instalación del ventilador del sistema Para colocar el ventilador del sistema, realice lo siguiente: Alinee y coloque el ventilador del sistema en el chasis del sistema [1]. b Pase los aros a través del chasis y deslícelos hacia fuera a lo largo de la hendidura para fijarlos en su lugar [2, 3]. Conecte el cable del ventilador del sistema a la tarjeta madre del sistema [4].
Página 73: Placa Base
Coloque: Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo. Placa base Extracción de la placa base Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
Página 74 b Gire el panel de E/S y extráigalo del sistema [2]. Desconecte el cable del interruptor de encendido [3] (saque el cable de encendido de los ganchos de retención del chasis [4]), el cable de la PSU [5] y el cable del interruptor de intrusiones [6] de los conectores de la tarjeta madre del sistema. Desconecte el cable del interruptor de intrusiones [1], el cable de alimentación de la PSU [2], el cable de datos [3], el cable del ventilador del sistema [4], el cable SATA [5] y el cable de alimentación SATA [6].
Página 75 Para quitar los tornillos de la tarjeta madre del sistema, realice lo siguiente: Quite el único tornillo del separador (n.° 6-32) y el único tornillo de la bandeja (M3 x 6) que fija la tarjeta madre del sistema al sistema [1, 2]. b Quite los 5 tornillos que fijan la tarjeta madre del sistema al chasis [3].
Página 76 Para extraer la placa base, realice lo siguiente: Levante y deslice la tarjeta madre del sistema para extraerla del sistema [1, 2]. Extracción e instalación de componentes...
Página 77: Instalación De La Placa Base
Instalación de la placa base Sujete la tarjeta madre del sistema por sus bordes y alinéela hacia la parte posterior del sistema. Baje la tarjeta madre del sistema en el chasis del sistema hasta que los conectores en la parte posterior de la tarjeta madre del sistema estén alineados con las ranuras del chasis y los orificios para tornillos de la tarjeta madre del sistema estén alineados con los separadores del chasis del sistema [1, 2].
Página 78 Coloque los 5 tornillos que fijan la tarjeta madre del sistema al sistema [1], el único tornillo (M3 x 5) [2] y el único tornillo (n.° 6-32) [3]. Extracción e instalación de componentes...
Página 79 Alinee los cables con las patas de los conectores en la tarjeta madre del sistema y conecte el cable del interruptor de intrusiones [1], el cable de alimentación de la PSU [2], el cable de datos [3], el cable del ventilador del sistema [4], el cable SATA [5] y el cable de alimentación SATA [6] a la tarjeta madre del sistema: Inserte el gancho en el panel de E/S en la ranura del chasis y gírelo para cerrar el panel de E/S [1].
Página 80 Coloque: Tarjeta WLAN M.2 2230 el lector de tarjetas SD Tarjeta Intel Optane Tarjeta SSD PCIe M.2 Módulo de memoria Procesador Disipador de calor y ventilador Módulo de unidad óptica y disco duro Embellecedor frontal Cubierta lateral Siga los procedimientos que se describen en Después de manipular el interior del equipo.
Página 81: Solución De Problemas Del Equipo
Los elementos detectados se enumerarán y se probarán. Si hay algún problema, aparecerán los códigos de error. Anote el código de error y el número de validación, y contáctese con Dell. Para ejecutar una prueba de diagnóstico de un dispositivo específico, realice lo siguiente: Presione la tecla Esc y, a continuación, haga clic en Yes (Sí) para detener la prueba de diagnóstico.
Página 82: Diagnóstico
Diagnóstico La POST (autoprueba de encendido) del equipo garantiza que se cumplen los requisitos informáticos básicos y que el hardware funciona adecuadamente antes de que comience el proceso de inicio. Si el ordenador pasa la POST, se iniciará de forma normal. Sin embargo, si el equipo falla la POST, emitirá...
Página 83 Tabla 5. Estados bajo control del BIOS del host Estado de LED ámbar Estado de LED blanco Estado del sistema Notas Estado del BIOS 1 Código de la POST del BIOS (patrón de LED antiguo 0001): BIOS con daños. Estado del BIOS 2 Código de la POST del BIOS (patrón de LED antiguo 0010): falla de CPU o configuración de...
Página 84: Mensajes De Error De Diagnósticos
óptica. Después apague el equipo, vuelva a instalar la unidad de disco duro y reinícielo. Ejecute las pruebas de disco duro en Dell Diagnostics (Diagnósticos Dell).
Página 85 Apague el equipo, extraiga la unidad de disco duro e inicie el equipo desde una unidad óptica. Después apague el equipo, vuelva a instalar la unidad de disco duro y reinícielo. Si el problema persiste, utilice otra unidad. Ejecute las pruebas de disco duro en Dell Diagnostics (Diagnósticos Dell). HARD-DISK DRIVE FAILURE La unidad de disco duro no responde a los comandos del ordenador.
Página 86 Un chip de la placa base puede estar defectuoso. Ejecute las pruebas de Ajuste del sistema en Dell Diagnostics (Diagnósticos Dell). Si vuelve a aparecer el mensaje, comuníquese con Dell. TIME-OF-DAY CLOCK LOST POWER Los valores de configuración del sistema están dañados. Conecte el ordenador a una toma de alimentación eléctrica para cargar la...
Página 87: Mensajes De Error Del Sistema
La controladora del teclado puede ser defectuosa o el módulo de memoria puede estar suelto. Ejecute las pruebas de memoria del sistema y la prueba de controladora del teclado en Dell Diagnostics (Diagnóstico Dell) o comuníquese con Dell. X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY Inserte un disco en la unidad y vuelva a intentarlo.
Página 88: Obtención De Ayuda
Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
Página 89: A Filtro Antipolvo Para Dell Precision 3430 De Factor De Forma Pequeño
El filtro antipolvo para Dell Precision 3430 de factor de forma pequeño ayuda a proteger el sistema de partículas finas de polvo. Después de la instalación del filtro antipolvo, el BIOS se puede activar para generar un recordatorio previo al arranque para la limpieza o el reemplazo del filtro antipolvo según el intervalo de tiempo establecido.
Página 90 Las alertas se generan solamente durante un reinicio del sistema y no durante el funcionamiento normal del sistema operativo. Para limpiar el filtro antipolvo, cepille o aspire con cuidado y, a continuación, limpie las superficies externas con un paño húmedo. Filtro antipolvo para Dell Precision 3430 de factor de forma pequeño...
Página 91: B Instalación De La Tarjeta Usb Tipo C
Instalación de la tarjeta USB tipo C Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Quite la cubierta lateral: Deslice el pestillo de liberación del panel posterior del sistema hasta que haga clic para desbloquear la cubierta lateral [1]. b Deslice y levante la cubierta lateral del sistema [2].
Página 92 Libere el módulo de unidad óptica y disco duro: Desconecte el cable de alimentación y el cable de datos del disco duro de los conectores en el disco duro [1, 2]. b Deslice la lengüeta de seguridad para desbloquear el módulo de unidad óptica y disco duro [3]. Instalación de la tarjeta USB tipo C...
Página 93 Saque los cables del disco duro [1] y los cables de la unidad óptica [2] del gancho de retención y la lengüeta de seguridad del disco duro y de la unidad óptica respectivamente. d Levante el módulo de unidad óptica y disco duro [3]. Quite el módulo de unidad óptica y disco duro: Desconecte el cable de alimentación y el cable de datos de la unidad óptica de los conectores en la unidad óptica [1, 2].
Página 94 Quite el disipador de calor con el ventilador: Desconecte el cable del ventilador del disipador de calor de la tarjeta madre del sistema [1]. b Afloje los cuatro tornillos cautivos que fijan el disipador de calor [2] y levántelo para extraerlo del sistema [3]. NOTA: Afloje los tornillos en orden secuencial (1, 2, 3, 4) como se indica en la tarjeta madre del sistema.
Página 95 Para instalar la tarjeta USB tipo C, realice lo siguiente: Quite el relleno con un destornillador Philips. Instalación de la tarjeta USB tipo C...
Página 96 b Conecte el cable de la tarjeta USB tipo C al conector en la tarjeta madre del sistema [1]. Alinee y coloque la tarjeta USB tipo C en la ranura del chasis del sistema [2]. Instalación de la tarjeta USB tipo C...
Página 97 d Conecte el cable de la tarjeta USB tipo C al conector en la tarjeta madre del sistema [1]. Ajuste los dos tornillos para fijar la tarjeta USB tipo C al chasis del sistema [2]. Instalación de la tarjeta USB tipo C...
Página 98 Para instalar el disipador de calor: Alinee el disipador de calor con el procesador [1]. b Ajuste los cuatro tornillos cautivos para fijar el ensamblaje del disipador de calor a la tarjeta madre del sistema [2]. NOTA: Ajuste los tornillos en orden secuencial (1, 2, 3, 4) como se indica en la tarjeta madre del sistema. Conecte el cable del ventilador del disipador de calor a la ranura de la tarjeta madre del sistema [3].
Página 99 Para instalar el módulo de unidad óptica y disco duro, realice lo siguiente: Inserte las pestañas del módulo de unidad óptica y disco duro en la ranura del sistema a un ángulo de 30 grados [1]. b Conecte el cable de alimentación y el cable de datos de la unidad óptica a los conectores en la unidad óptica [2, 3]. Baje el módulo de unidad óptica y disco duro para colocarlo en su ranura [4].
Página 100 d Pase el cable de alimentación y el cable de datos de la unidad óptica por los ganchos de retención [1]. Pase los cables de alimentación y de datos de del disco duro por la lengüeta de seguridad del disco duro y de la unidad óptica [2]. Instalación de la tarjeta USB tipo C...
Página 101 Deslice la lengüeta de seguridad para bloquear el módulo [1]. g Conecte el cable de alimentación y el cable de datos del disco duro a los conectores en el disco duro [2, 3]. Instalación de la tarjeta USB tipo C...
Página 102 Para instalar el bisel frontal, realice lo siguiente: Alinee el bisel e inserte las pestañas de retención del bisel en las ranuras del sistema. b Presione el embellecedor hasta que las lengüetas encajen en su lugar. Instalación de la tarjeta USB tipo C...
Página 103 Para instalar la cubierta lateral, realice lo siguiente: Coloque la cubierta en el sistema y deslícela hasta que encaje en su lugar. b El pestillo de liberación bloquea automáticamente la cubierta lateral en el sistema. Instalación de la tarjeta USB tipo C...
Página 104 Instalación de la tarjeta USB tipo C...
Página 105: C Instalación De La Tarjeta Vga
Instalación de la tarjeta VGA Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Quite la cubierta lateral: Deslice el pestillo de liberación del panel posterior del sistema hasta que haga clic para desbloquear la cubierta lateral [1]. b Deslice y levante la cubierta lateral del sistema [2].
Página 106 Libere el módulo de unidad óptica y disco duro: Desconecte el cable de alimentación y el cable de datos del disco duro de los conectores en el disco duro [1, 2]. b Deslice la lengüeta de seguridad para desbloquear el módulo de unidad óptica y disco duro [3]. Instalación de la tarjeta VGA...
Página 107 Saque los cables del disco duro [1] y los cables de la unidad óptica [2] del gancho de retención y la lengüeta de seguridad del disco duro y de la unidad óptica respectivamente. d Levante el módulo de unidad óptica y disco duro [3]. Quite el módulo de unidad óptica y disco duro: Desconecte el cable de alimentación y el cable de datos de la unidad óptica de los conectores en la unidad óptica [1, 2].
Página 108 Quite el disipador de calor con el ventilador: Desconecte el cable del ventilador del disipador de calor de la tarjeta madre del sistema [1]. b Afloje los 4 tornillos cautivos que fijan el disipador de calor [2] y levántelo para extraerlo del sistema [3]. NOTA: Afloje los tornillos en orden secuencial (1, 2, 3, 4) como se indica en la tarjeta madre del sistema.
Página 109 Para instalar la tarjeta VGA, realice lo siguiente: Quite el relleno con un destornillador Philips. Instalación de la tarjeta VGA...
Página 110 b Conecte el cable de la tarjeta VGA al conector en la tarjeta madre del sistema [1]. Alinee y coloque la tarjeta VGA en la ranura del chasis del sistema [2]. Instalación de la tarjeta VGA...
Página 111 d Ajuste los dos tornillos para fijar la tarjeta VGA al chasis del sistema [1]. Instalación de la tarjeta VGA...
Página 112 Para instalar el disipador de calor: Alinee el disipador de calor con el procesador [1]. b Ajuste los cuatro tornillos cautivos para fijar el ensamblaje del disipador de calor a la tarjeta madre del sistema [2]. NOTA: Ajuste los tornillos en orden secuencial (1, 2, 3, 4) como se indica en la tarjeta madre del sistema. Conecte el cable del ventilador del disipador de calor a la ranura de la tarjeta madre del sistema [3].
Página 113 Para instalar el módulo de unidad óptica y disco duro, realice lo siguiente: Inserte las pestañas del módulo de unidad óptica y disco duro en la ranura del sistema a un ángulo de 30 grados [1]. b Conecte el cable de alimentación y el cable de datos de la unidad óptica a los conectores en la unidad óptica [2, 3]. Baje el módulo de unidad óptica y disco duro para colocarlo en su ranura [4].
Página 114 d Pase el cable de alimentación y el cable de datos de la unidad óptica por los ganchos de retención [1]. Pase los cables de alimentación y de datos de del disco duro por la lengüeta de seguridad del disco duro y de la unidad óptica [2]. Instalación de la tarjeta VGA...
Página 115 Deslice la lengüeta de seguridad para bloquear el módulo [1]. g Conecte el cable de alimentación y el cable de datos del disco duro a los conectores en el disco duro [2, 3]. Instalación de la tarjeta VGA...
Página 116 Para instalar el bisel frontal, realice lo siguiente: Alinee el bisel e inserte las pestañas de retención del bisel en las ranuras del sistema. b Presione el embellecedor hasta que las lengüetas encajen en su lugar. Instalación de la tarjeta VGA...
Página 117 Para instalar la cubierta lateral, realice lo siguiente: Coloque la cubierta en el sistema y deslícela hasta que encaje en su lugar. b El pestillo de liberación bloquea automáticamente la cubierta lateral en el sistema. Instalación de la tarjeta VGA...
Página 118 Instalación de la tarjeta VGA...
Página 119: D Cubierta De Cables Para Dell Precision 3430 De Factor De Forma Pequeño
Cubierta de cables para Dell Precision 3430 de factor de forma pequeño La cubierta de cables para un sistema Dell Precision 3430 de factor de forma pequeño ayuda a proteger los puertos y los cables conectados al sistema. Siga estos pasos para instalar la cubierta de cables en el chasis del sistema.
Página 120 Presione suavemente la cubierta de cables hasta que encaje en su lugar (1). Deslice el pestillo hacia el chasis (2) para bloquear la cubierta de cables en su lugar. Cubierta de cables para Dell Precision 3430 de factor de forma pequeño...
Página 121 Para extraer la cubierta de cables: Deslice el pestillo hacia fuera del chasis para desbloquear la cubierta de cables [1]. b Levante la cubierta de cables para extraerla del chasis del sistema [2]. Cubierta de cables para Dell Precision 3430 de factor de forma pequeño...
