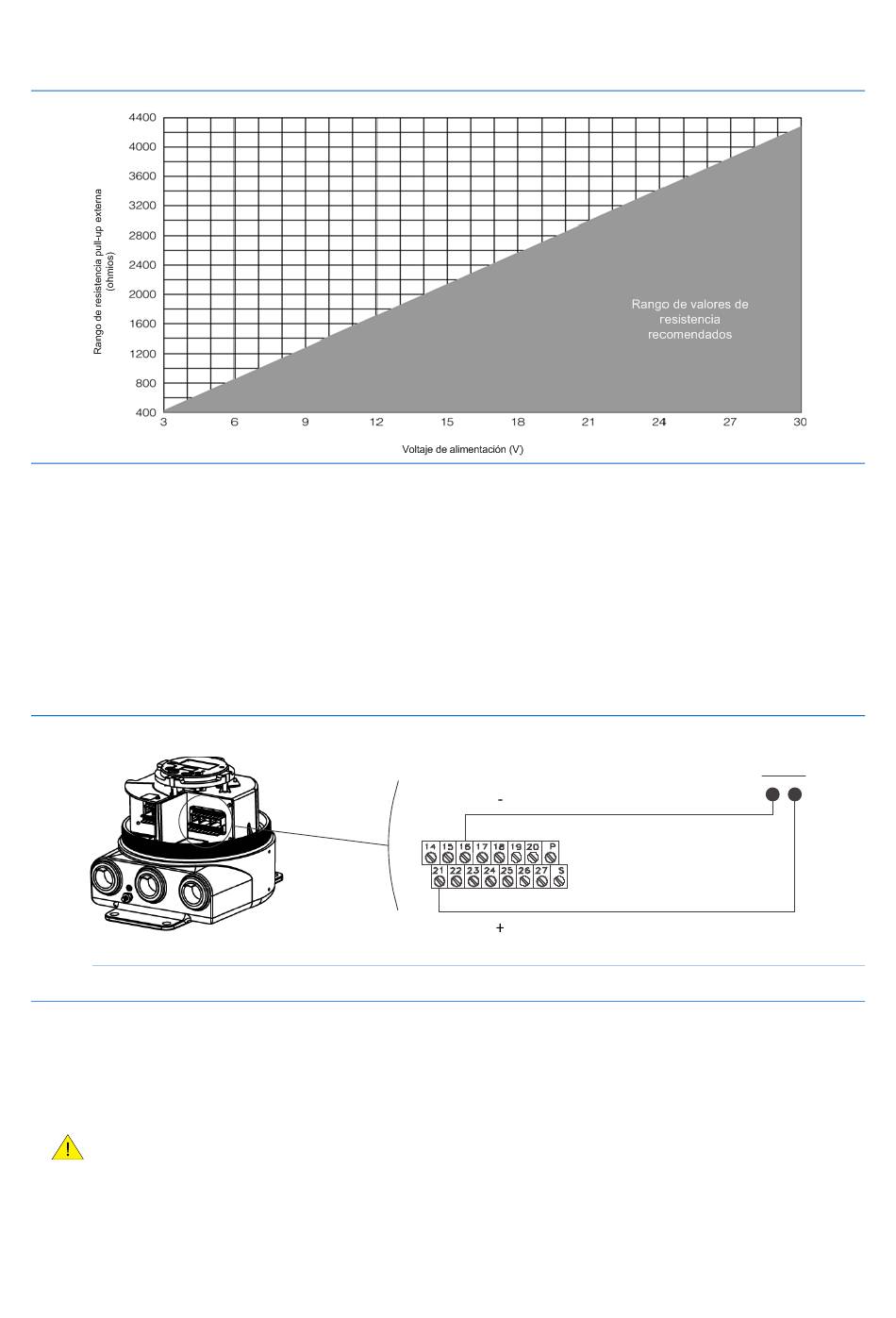

Figura 5-11 Resistencia pull-up recomendada respecto al voltaje de alimentación (alimentación externa)

Conecte la entrada discreta

Procedimiento
Utilice los terminales 21 y 16 para la entrada discreta. Vea la Figura 5-12 para el cableado de la entrada
discreta.
La entrada discreta, la salida de frecuencia/pulsos y la salida discreta comparten el terminal 16 como
retorno común.
Figura 5-12 Cableado de la entrada discreta
A
Interruptor remoto
Conecte a un transmisor de presión
El transmisor 9739 MVD acepta entradas de un transmisor de presión para la compensación de presión.
Debido a que el cableado del transmisor de presión no es intrínsecamente seguro, mantenga
este cableado separado del cableado de la fuente de alimentación, del cableado intrínsecamente
seguro del sensor y cualquier otro cableado intrínsecamente seguro. No cumplir con los
requerimientos para seguridad intrínseca en un área peligrosa podría provocar una explosión.
Manual de instalación
Cableado de las salidas
A
31
