Manual de Componentes

SOPORTE PARA BOMBAS DE TRASIEGO (OPCIONAL)

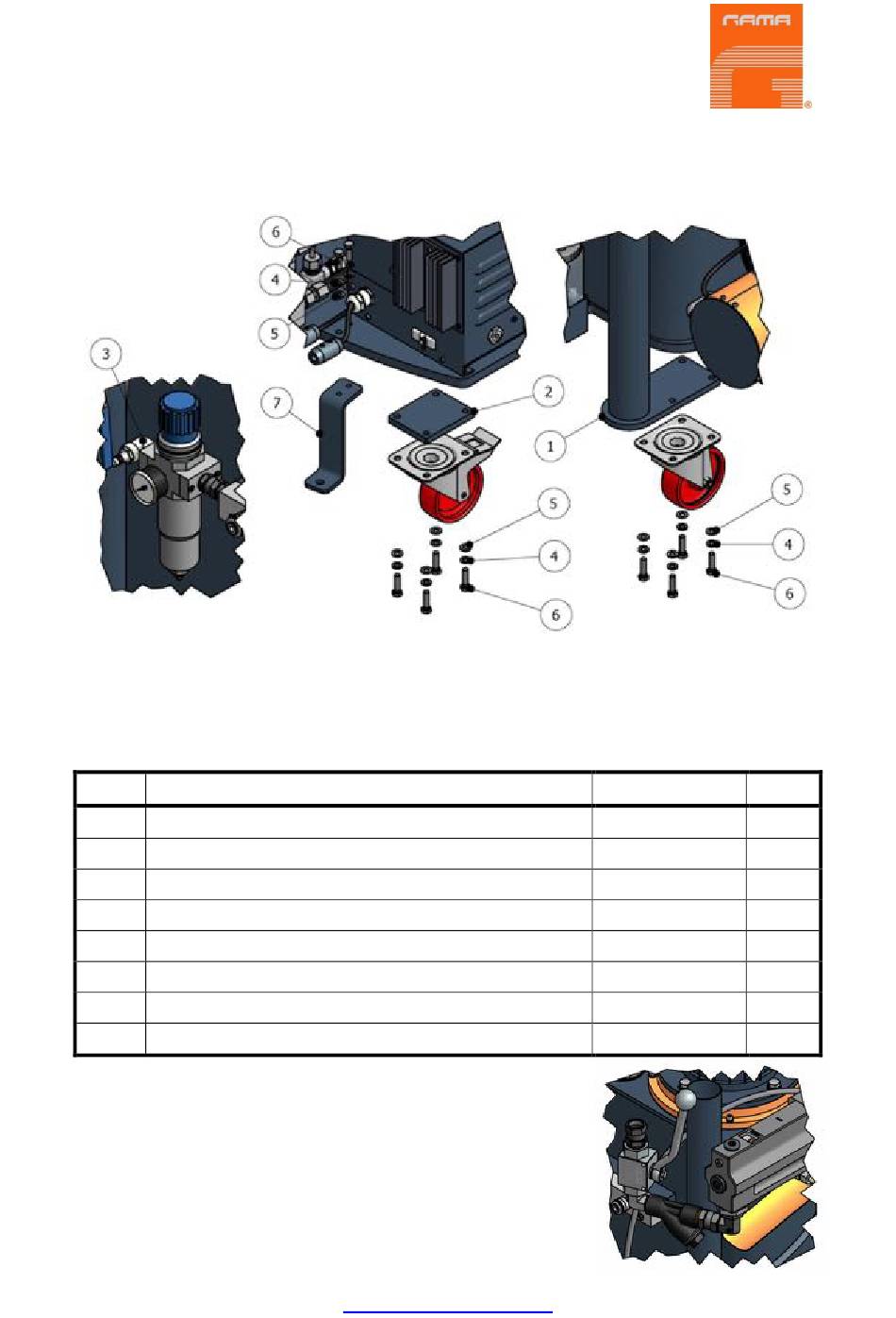

Figura 17
Tabla 34. Listado Componentes Soporte para bombas de trasiego
Pos.
1 Soporte Bomba trasiego
Tapón
2 Placa Suplemento
3 Codo
4 Arandela
5 Arandela
6 Tornillo hexagonal
7 Pie Máquina para Bombas de Trasiego
Nota: Cuando se monte en la máquina los soportes para
las bombas de trasiego, deberán reorientarse los
rácores en los montajes de las entradas de producto a
las respectivas bombas dosificadoras tal como muestra
la imagen.
45/65
. Soporte para bombas de trasiego (opcional)
(opcional)
Descripción
3.9 Revisión
http://www.gamapur.com/
Referencia Cant.
MQ-01015-04 2
RA-00013 2
MQ-01015-03 2
RA-00257 1
TN-00028 20
TN-00119 20
TN-00054 20
MQ-02014 2
Ref. NR-00014
