Si usas el cable AV analógico de la consola PS3 para el audio
Estación base inalámbrica de Logitech
Xbox 360
Xbox 360
4
Cable de paso de RCA a RCA
de Logitech
PS3
Cable AV de PS3
Si usas los conectores estéreo rojo y blanco del cable AV de la consola PS3 para conectar
la PS3 al sistema de audio principal, utiliza la siguiente configuración de la estación base
inalámbrica o la alternativa que encontrarás en la página 31

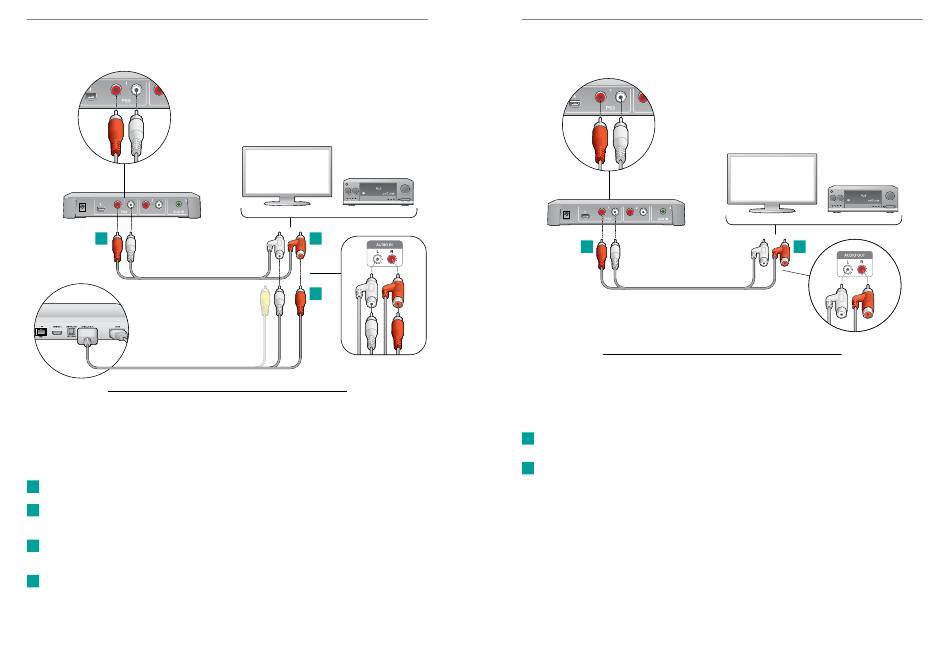

Configuración recomendada para la estación base inalámbrica (figura 2)
1 Desconecta los conectores rojo y blanco del cable AV del sistema de audio principal
1.
Conecta estos conectores directamente a los conectores del cable de paso RCA a RCA
2. 2
de Logitech
3 Conecta los conectores macho del cable de paso RCA a RCA de Logitech al sistema
3.
de audio principal (donde el cable AV de la consola PS3 estaba conectado)
Conecta los conectores rojo y blanco del otro extremo del cable de paso RCA a RCA
4. 4
de Logitech a los puertos para PS3 situados en la parte posterior de la estación base
inalámbrica
30 Español
Sistema de audio principal
3
2
Figura 2
Alternativa: si deseas usar la salida de audio del televisor
o el receptor AV
Estación base inalámbrica de Logitech
Xbox 360
Xbox 360
1
Cable de paso de RCA a RCA de Logitech
Si los pasos recomendados no resultan convenientes o no funcionan en tu sistema,
sigue los pasos que se muestran a continuación para conectar la estación base
inalámbrica al sistema de audio principal:
1. 1 Conecta un extremo del cable de paso RCA a RCA de Logitech a los puertos para PS3
situados en la parte posterior de la estación base inalámbrica
Conecta el otro extremo del cable a los puertos de salida de audio rojo y blanco
2. 2
situados en la parte posterior del sistema de audio principal
Logitech Wireless Headset F540
®
Sistema de audio principal
2
Figura 3
Español 31
