Interruptor automático IZM Para una información completa del interruptor automático IZM consulten el manual suministrado dentro del embalaje del propio IZM (referencia del manual : AWB1230- 1407D/GB). Ninguna parte de este manual puede ser reproducido en ningún formato ( impreso, fotocopia, microfilm o cualquier otro proceso) ó...
1.1 Interruptor automático (1) Cámara de corte (2) Asa de transporte (3) Etiqueta de identificación (4) Interruptor de desconexión del motor (opción) ó ON eléctrico (opción) (5) Etiqueta de la referencia del interruptor automático (6) Indicador de tensado del muelle (7) Pulsador ON mecánico (8) Referencia de designación (9) Inserción pictografica...

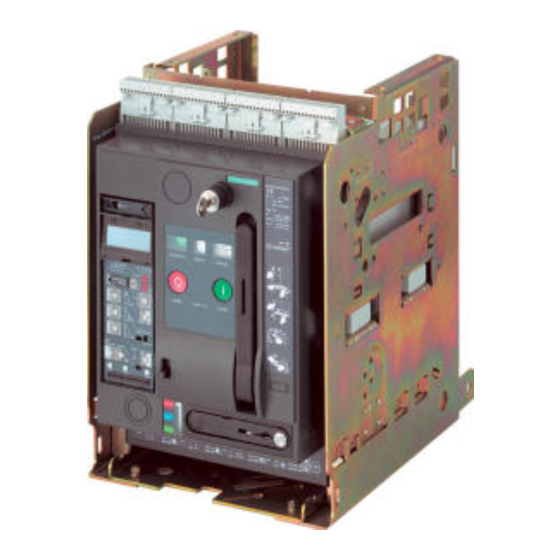

1.2 Dispositivo seccionable (1) Tapa de las cámaras de corte (opción) (2) Abertura de extinción (3) Abertura para gancho de grúa (4) Tapa de protección (opción) (5) Bloqueo de la tapa de protección (6) Etiqueta con referencia del dispositivo seccionable (7) Conectores de seccionamiento (8) Borne de toma de tierra;...
Poner en servicio 6.1 Posiciones del interruptor en el dispositivo seccionable Puerta Diagrama Posición Circuito Circuito Tapa armario indicador potencia auxiliar protección CONNECT Posición Desenchufado Desenchufado Abierta Cerrada TEST de mante- nimiento DISCONT CONNECT Posición de desen- Desenchufado Desenchufado Cerrada Cerrada TEST chufado...
6.2 Inserción del interruptor automático en el dispositivo seccionable Comprobar posición del indicador CONNECT TEST Verde DISCONT Extraer los railes-guia Colocar el interruptor e introducir en la posición de desconectado (DISCON) Atención : Quitar los bloqueos por candado de la tapa de protección Atención: Empujar el interruptor, después de haber pulsado el botón de STOP, en la posición de desconectado (DISCON);...
Página 6
Cerrar la puerta del armario 6.3 Sacar la manivela manual Preoperacion Desbloquear y sacar la manivela manual...
6.4 Colocar el interruptor en posición de enchufado (CONNECT) mediante la manivela Rojo CONNECT CONNECT CONNECT Posición Azul TEST TEST TEST indicador DISCONT DISCONT DISCONT Verde 6.5 Insertar la manivela manual 6.6 Tensar el muelle Manualmente motor Se efectúa automáticamente después de aplicar tensión de mando ( el motor es desconectado automáticamente al final del tensado del muelle Instalación del motor en apartado 12-1...
9.1 Descripción 9.1.1 Unidad de control electrónica XZMA RESET mecánico Opción: Bloqueo de seguridad . Para rearme manual Impide el rearme accidental del (y XHIA) mecanismo después del disparo Indicador ACTIVO Indicador ALARMA Indicador de error de la unidad de disparo Botón rotatorio para la regulación del disparador de sobrecarga...
9.1.2 Unidad de control electrónica XZMV RESET mecánico Opción: Bloqueo de seguridad . Para rearme manual Impide el rearme accidental del (y XHIA) mecanismo después del disparo Indicador ACTIVO Indicador de error de la unidad de disparo Indicador ALARMA Módulo de la intensidad Interrruptor (on/off) de nominal, “Rating Plug”...
9.1.3 Unidad de control electrónica XZMU RESET mecánico Opción: Bloqueo de seguridad . Para rearme manual Impide el rearme accidental del (y XHIA) mecanismo después del disparo Opción: Visualizador (Display) Cursor UP alfanumérico Indicadores: ACTIVO ALARMA Cursor DOWN COMUNICACION EXTENDIDO Indicador de error de la unidad de disparo Módulo de la intensidad...
Accionamiento motorizado 12.1 Sin interruptor de desconexión del motor Instalación del accionamiento motorizado 1 - Desconectar y destensar el muelle de accionamiento 2 - Quitar la tapa frontal Colocar el motor en el eje de chaveta Eje de chaveta del mando manual Fijar el motor...
13 Disparadores voltimetricos, electroimán de cierre, 13.1 Instalación opcional de contactos de señalización XHIS(1) de los disparadores voltimetricos (1) Soporte basculante (2) Contacto de señalización (3) Guía (4) Ranura 13.2 Ajuste del tiempo de retardo en el disparador de mínima tensión Disparador de mínima tensión instantáneo XU Disparador de mínima tensión con retardo XUV...
13.3 Instalación de los disparadores voltimetricos Emplazamientos de montaje 1er disparador shunt A Contacto de señalización S22 Electroimán de cierre XE 2º Disparador shunt XA ó Disparador de mínima tensión instantáneo XU ó Disparador de mínima tensión con retardo XUV Contacto señalización S23 Interruptor de desconexión S14 para disparador shunt...
24.6 Mantenimiento Atención: Antes de empezar a trabajar en el aparato y mientras dure el trabajo, se debe asegurar que no haya tensión (de acuerdo con la norma DIN EN 50 110-1, 2/95). 5 reglas de seguridad deben ser observadas: -Desconectar la alimentación de energía -Asegurar que la alimentación no pueda ser reconectada -Verificar el aislamiento desde la alimentación...
