- Página 1 SMT ‐ 131 Manual Ver 2.3 MU.SI.ES.010515.A4 1/22 This document is non bidding. Any technical change are subject without notice. This is © of the Manufacturer...
-
Página 2: Tabla De Contenido
Historial de Revisiones Versión 1 Documento original Versión 1.1 Añadido: Selección de Modo en Modbus Versión 2.0 Basado en la versión 2 del Hardware (3.0+ firmware) Versión 2.1 Añadido calibración de temperatura, Lógica de la DI y límite de la velocidad máxima del ventilador. -
Página 3: Introducción

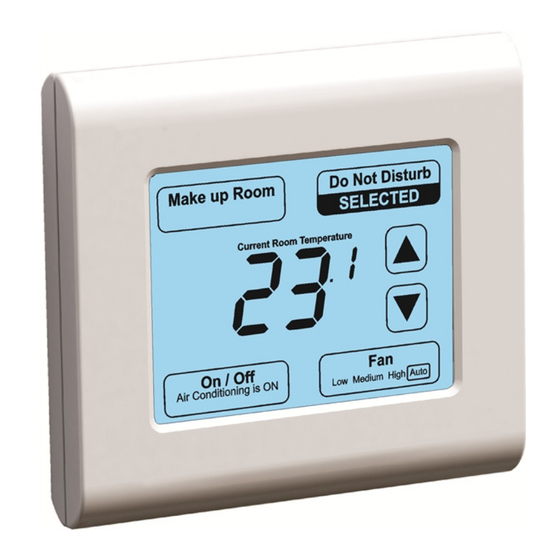

Introducción El termostato SMT‐131 de Smart Temp se ha diseñado para uso en hoteles y otros lugares donde el usuario no está especialmente instruido en el funcionamiento de un termostato y funciona de un modo lógico. En estas aplicaciones es importante que el termostato sea muy intuitivo, robusto y atractivo. El SMT‐131 se ha diseñado con estos importantes objetivos en mente. -
Página 4: Instalación - Control Hvac
Montaje del controlador mural El SMT-131 debe montarse en un lugar adecuado, aproximadamente de 1.2 a 1.5 m del suelo. Debe estar ubicado en un lugar adecuado donde percibirá la temperatura ambiente exacta sin verse afectado por la luz solar directa o corrientes de aire. -
Página 5: Conexiones - Control Hvac
Nota: El SMT-131 solo reconoce los ajustes de los DIP estando encendido. Si cambia cualquier conmutador DIP, debe apagar y encender o resetear para que los cambios surtan efecto. Se espera que sólo personas cualificadas harán ajustes en la configuración de los conmutadores DIP. Es esencial antes de hacer ningún cambio en los ajustes y configuración de los DIP, el conocimiento de los sistemas HVAC... - Página 6 Válvula Frío & Calor 0-10V - 3 Velocidades del ventilador Nota: Cuando el SMT-131 demanda frío o calor activará simultáneamente tanto los relés como las salidas 0-10V. De esta manera, el SMT-131 puede activar una bomba circulante mediante los relés mientras controla la temperatura con las válvulas.
-
Página 7: Salidas 0-10V
Salidas 0-10V El SMT-131 ha sido equipado con 3 salidas de 0-10V para permitir el control de las válvulas modulantes de frío y calor así como una velocidad variable del motor del ventilador y una capacidad variable del sistema de HVAC. -
Página 8: Belimo - Válvula De 6 Vías
Belimo® fabrica un actuador que a 2V da Frío máximo, cierra a 6V y da Calor máximo a 10V. Para usar el SMT-131 con este tipo de actuador, debe entrar en el menú del instalador y ajustar el tipo de válvula a “Modo Belimo”. -
Página 9: Funciones Auxiliares
SMT-131. Independientemente de la necesidad de controlar los sistemas de climatización en espacios de uso público en 2 ó 4 tubos el SMT-131 cuenta con las salidas necesarias para alcanzar sus necesidades de control Deteccción de ocupación... -
Página 10: Contacto De Ventana
Entrar y salir de la habitación Una vez que la puerta es abierta y cerrada, el SMT-131 comenzará con su proceso de detección de ocupación, utilizando la entrada PIR descrita más abajo. Basándose en el resultado de este proceso, el SMT-131 permanecerá... -
Página 11: Lógica De Detección Automática De Ocupación
SMT-131 permitirá al huésped configurar su temperatura deseada y su modo de funcionamiento. Una vez que la puerta se cierra, el SMT-131 buscará movimientos en la habitación gracias al sensor PIR conectado en la entrada PIR del termostato. Si no se detecta ningún movimiento dentro del tiempo preestablecido por el instalador para chequeo (ajustable de 1 a 15 minutos), el SMT-131 entrará... -
Página 12: Reajuste Automático De Temperatura
La conexión entre el SMT-131 y el panel se realiza mediante un cable de 0.35 m. standard, con clavijas RJ12 (telefónicas). Se pueden suministrar cables más largos, hasta 15m, con un coste extra. Alternativamente, se pueden suministrar cables personalizados. Se conectan directamente (sin cruzar) Al instalar el panel, el DIP8 del SMT-131 debe estar On. -
Página 13: Sensores Remotos De Temperatura
La tarjeta de información que se suministra con la caja proporciona detalles de cómo entrar en el menú del SMT-131**. Si esta tarjeta se pierde, por favor contacte con Smart Temp o un distribuidor autorizado. - Página 14 SMT-131 o pararlo (Off) manteniendo pulsada la esquina inferior izquierda del LCD durante 15 segundos. 2 pitidos indican que el SMT-131 se ha puesto en On y 1 pitido que el termostato ha pasado a Off (ver. 3.3+) Modos permitidos 0= Off / Auto 1= Off / Auto / Calor / Frío...
- Página 15 Voltaje mín Calor 0-10V 0-10V Formato de datos: Valor mínimo Calor*10 Banda Frío 0.5º C – 3º C/1.0º F – 6.0º F en pasos de 0.5º C/1º F Formato de datos: Banda de Frío*10 Intervalo Frío 0-10V (PI) 10-300 seg. en pasos de 10 seg. (60 seg. por defecto) Dirección Frío 0-10V 0= 10V es 100% abierto (actuación directa) 1= 0V es 100% abierto (actuación inversa)
-
Página 16: Datos Del Modbus - Addendum
0-10V para Calor y Frío en el registro es 40040 & 40041, mientras que la salida 0-10V para el ventilador es en el registro 40068. La razón es que la versión 2 del SMT-131 ha sido hecha 100% compatible con la versión 1. - Página 17 Nota – El Modbus puede escribir “0” manteniendo la 40004 Lectura/Escritura Estado de ocupación habitación desocupada, prescindiendo de la entrada de ocupación. Modbus no puede imponerse a la entada de ocupación y mantener al SMT-131 en ocupado 0 = Timbre silenciado 40005 Sólo lectura Estado del timbre 1 = Timbre con carillón...
- Página 18 º F= pasos de 1ºF Valor / 10 (Ej. 23.5ºC= 235) 0= Off 1= Muestra contacto con recepción en el LCD del Notificación de SMT-131 parpadeando “Contact Reception” y 40010 Lectura/Escritura contacto con sonando el carillón. El usuario puede acusar la alerta recepción...
- Página 19 0= Off Temporización Off 1 a 10 horas (en pasos de 30 minutos) 40021 Lectura/Escritura Auto Valor / 10 (Ej. Temp. Auto Off 3 horas = 30) 0= Off 5º C a 30º C en pasos de 1º C Consigna de Calor 40022 Lectura/Escritura 41º...
- Página 20 Valor del Sensor 40033 Sólo Lectura Valor / 10 (ej. 23,3º C = 233) Interno Valor del Sensor 40034 Sólo Lectura Valor / 10 (ej. 21,8º C = 218) Remoto 0= Off 40035 Sólo Lectura Estado del Relé W 1= Energizado 0= Off 40036 Sólo Lectura...
- Página 21 Intervalo Ventilador 10-300 segundos en pasos de 10 segundos 40049 Lectura/Escritura 0-10 ( 60 segundos por defecto) Dirección Ventilador 0= 10V es 100% abierto (dirección directa) 40050 Lectura/Escritura 0-10 1= 0V es 100% abierto (dirección inversa) Mínimo voltaje del 40051 Sólo lectura 0-10V (Valor del Ventilador*10) Ventilador 0-10...
-
Página 22: Especificaciones
Especificaciones Voltaje de alimentación 24 VAC 50/60 Hz +/- 15% Temperatura de trabajo 0º C a 50 º C (32 º F a 122 º F) Humedad Relativa de trabajo 0-95 % (sin condensación) Temperatura de almacenaje 0º C a 65 º C (32 º...
