SM24P-MP

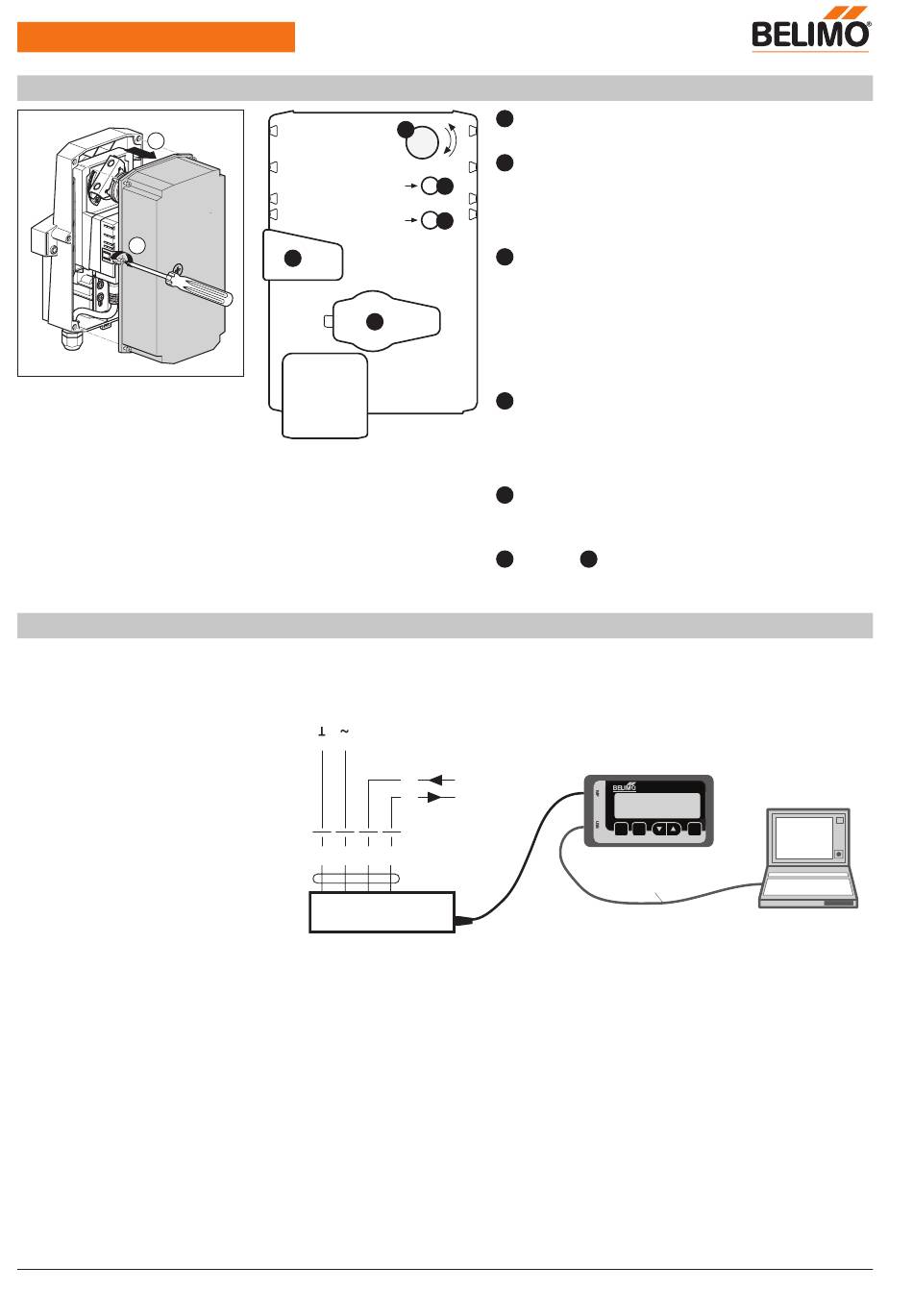

Controles de funcionamiento e indicadores

B
A
Servicio
Conexión de las herramientas de
8
Actuador giratorio (RobustLine), IP66/67, proporcional,
comunicativo, AC/DC 24 V, 20 Nm, Comunicación a
través de MP-Bus de Belimo.
1
Adaption
Address
4
5
El actuador se puede parametrizar con ZTH EU a través del conector de servicio.
servicio
Para una parametrización ampliada, se puede conectar el PC-Tool.
Conexión ZTH EU/PC-Tool
AC 24 V
– + DC 24 V
Y
U
1 2 3 5
Y U
SM24P-MP • es-es • 2019-12-20 • sujeto a cambios
1 Conmutador de sentido de giro
0
Conmutado:
1
2 Pulsador y LED de estado verde
Apagado:
2
Iluminado:
Power
Botón presionado:
3
Status
3
Pulsador y LED de estado amarillo
Apagado:
Parpadeando:
Iluminado:
Intermitente:
Botón presionado:
4 Pulsador para desembrague manual
Botón presionado:
Botón liberado:
5 Conector de servicio
Para conectar las herramientas de servicio y parametrización
Comprobar la conexión de la alimentación
Apagado y
2 3
el sentido de la carrera cambia
sin alimentación o mal funcionamiento
en funcionamiento
inicia la adaptación del ángulo de giro,
seguido de funcionamiento estándar
modo estándar
comunicación MP activa
proceso de adaptación o sincronización
activo
solicitando direccionamiento desde el
maestro MP
confi rmación de la dirección
desembragado, el motor para,
accionamiento manual posible
embragado, comienza la sincronización,
seguido de funcionamiento estándar
Iluminado: posible error de conexionado en
alimentación
ZTH EU
i esc OK
USB
