9 Inspección y mantenimiento
1
2
3
4
5
6
7
8
8.

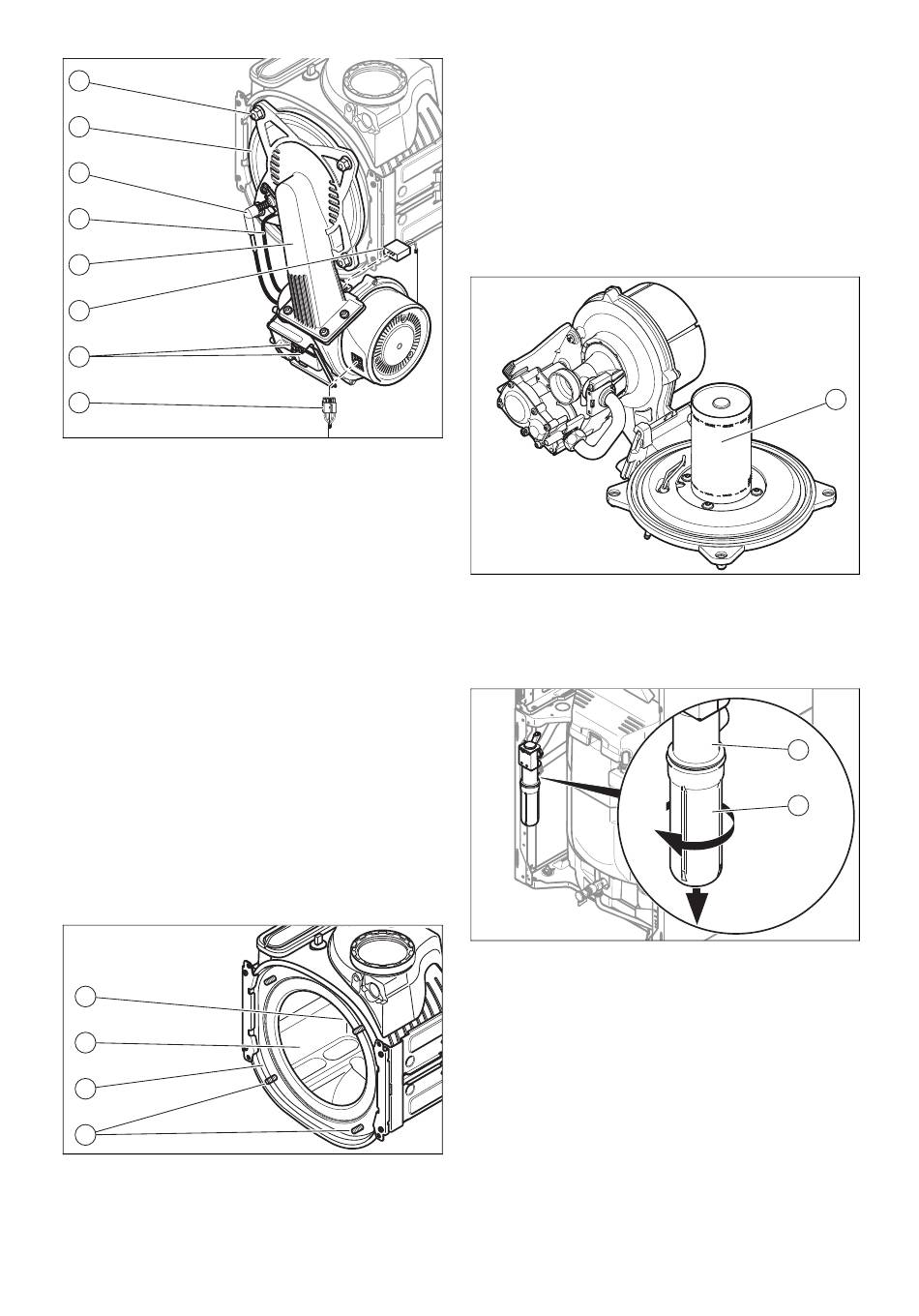

Extraiga el conector del cable de encendido (3) y del
cable de toma de tierra (4) del electrodo de encendido.
9.
Extraiga el conector (8) del motor del ventilador presio-
nando la lengüeta.
10. Extraiga los conectores (7) de la valvulería del gas.
11. Extraiga el conector (6) del tubo de Venturi presio-
nando la lengüeta.
12. Suelte el mazo de cables del clip que se encuentra en
el soporte de la válvula de gas.
13. Desenrosque las cuatro tuercas (1).
14. Extraiga el grupo de montaje del módulo térmico com-
pacto (2) del intercambiador de calor.
15. Compruebe si el quemador y el intercambiador de calor
presentan daños y suciedad.
16. En caso necesario, límpielos o cambie los componen-
tes según se explica en los apartados siguientes.
17. Monte una junta nueva para la puerta del quemador.
18. Compruebe la esterilla aislante de la puerta del quema-
dor. Si aprecia signos de daños, sustituya también la
esterilla.
9.6
Limpieza del intercambiador de calor
1.
Proteja de las salpicaduras de agua el panel de man-
dos plegado hacia abajo.
1
2
3
4
2.
No se deben apretar ni aflojar bajo ningún concepto las
cuatro tuercas de los pasadores roscados (4).
3.
Limpie la espiral calentadora (2) del intercambiador
de calor (3) con agua o, en caso necesario, con vina-
30
gre (acidez máx. 5 %). Deje actuar el vinagre durante
20 minutos en el intercambiador de calor.
4.
Con un chorro de agua intenso o un cepillo de plás-
tico retire la suciedad desprendida. No dirija el chorro
de agua directamente a la esterilla aislante (1) que se
encuentra en la parte posterior del intercambiador de
calor.
◁
El agua sale del intercambiador de calor por el sifón
para condensados.
9.7
Comprobar el quemador
▶
Compruebe si el quemador (1) presenta daños en la
superficie. En caso de que así sea, deberá sustituir el
quemador.
9.8
Limpieza del sifón para condensados
1.
Retire la parte inferior (2) del sifón (1) girando el cierre
de bayoneta en sentido antihorario.
2.
Enjuague con agua la parte inferior del sifón para con-
densados.
3.
Llene con agua la parte inferior del sifón hasta 10 mm
por debajo del borde superior.
4.
Enrosque de nuevo la parte inferior en el sifón para
condensados.
Instrucciones de instalación y mantenimiento ecoCOMPACT 0020181569_00
