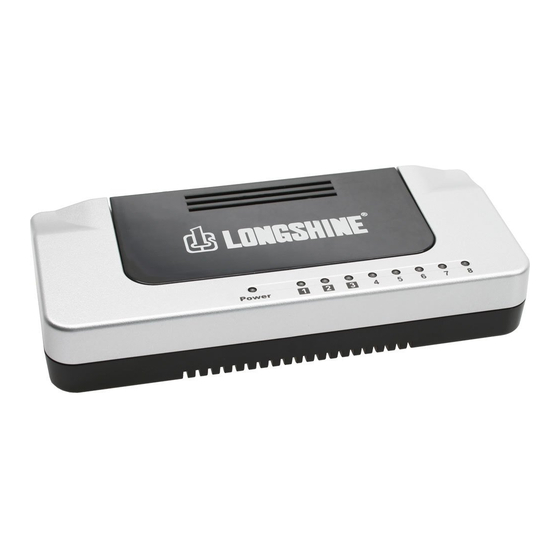

Manuales relacionados para Longshine ShineNet LCS-FS6105
Resumen de contenidos para Longshine ShineNet LCS-FS6105
- Página 1 Longshine Technologie Europe GmbH www.longshine.de...
- Página 2 5/8-Port 10/100Mbps Fast Ethernet Switch User’s Manual English Deutsch Spanisch Französisch Italienisch Polski...
- Página 3 Introduction The device is a powerful, high-performance Fast Ethernet switch, with all ports capable of 10 or 100Mbps auto-negotiation operation (NWay), which means the switch could automatically negotiate with the connected partners on the network speed and duplex mode. It is ideal for micro-segmenting large networks into smaller, connected subnets for improved performance, enabling the bandwidth demanding multimedia...
-
Página 4: Led Definition
LED Definition Please refer to the following table for LED definition 5port 8port Status Operation Power Steady Power is on Green Power is off Link/Act Steady The port is connected Green Blinking The port is Green transmitting/receiving data. No connection Rear Panel 5port 8port... - Página 5 Stations Connection Connect each station to the switch by twisted-pair cable. Plug one RJ-45 connector into a RJ-45 port of the switch, and plug the other RJ-45 connector into the station’s network adapter. Power on the switch and then system is ready. For cable selection, refer to the following table.
- Página 6 Specification Standard IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x full duplex operation and flow control Interface 5* 10/100Mbps RJ-45 Fast Ethernet Ports 8* 10/100Mbps RJ-45 Fast Ethernet Ports Uplink Auto MDI/MDI-X（Auto crossover） Network 10/100Mbps & Full/Half duplex mode Speed auto detection 1K MAC address entries Address...
- Página 7 FCC Certifications This Equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
- Página 8 Einleitung Gerät leistungsstarker, hochleistungsfähiger Fast Ethernet Switch, bei dem alle Ports zu der 10 oder 100 Mbps Auto-Negotiation Operation (Nway) fähig sind. Das heißt, dass der Switch automatisch mit den verbundenen Partnern Netzwerk Geschwindigkeit und Duplex Modus verhandeln kann. Es ist ideal, um größere Netzwerke auf kleinere, verbundene Subnetzwerke zu verteilen, um so die Leistung zu verbessern und die Bandbreite,...
- Página 9 Der Switch ist komplett Plug & Play fähig und es wird keine Software für die Konfiguration benötigt. Außerdem werden alle möglichen Netzwerkprotokolle unterstützt. Darüber hinaus informieren die Anzeige-LEDs auf der Frontseite über den Funktionsstatus der einzelnen Ports und des gesamten Systems. Bevor Sie damit beginnen, den Switch zu installieren, überprüfen Sie bitte den folgenden Inhalt des Paketes:...
- Página 10 LED Definition Bitte beziehen Sie sich auf die folgende Tabelle für die LED Beschreibung 5 Port 8 Port Status Operation Power Dauerh. Spannung eingeschaltet grün Spannung ausgeschaltet LINK / Dauerh. Der Port ist verbunden grün Blinkend Der Port sendet / empfängt grün Daten.
- Página 11 Stationsverbindung Verbinden Sie jede Station mit dem Switch durch Benutzung von Twisted-Pair Kabeln. Stecken Sie einen RJ-45 Stecker in einem RJ-45 Port des Switches, stecken Sie den anderen RJ-45 Stecker in den Netzwerkadapter der Station. Schalten Sie den Switch ein und das System ist bereit. Beziehen Sie sich auf die nachfolgende Tabelle für die Auswahl der Kabel.
- Página 12 Beziehen Sie sich auf die nachfolgende Tabelle für die Auswahl der Kabel: Netzwerk Kabel Typ Max. Länge Geschwindigkeit Kat. 3, 4, 5 10Mbps 100 Meter UTP/STP 100Mbps Kat. 5 UTP/STP 100 Meter...
- Página 13 Spezifikation Standard IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x Full Duplex Operation und Flow Control Schnittstelle 5 * 10/100Mbps RJ-45 Fast Ethernet Ports 8 * 10/100Mbps RJ-45 Fast Ethernet Ports Uplink Auto MDI/MDI-X（Auto Crossover） Netzwerk 10/100Mbps & Full/Half Duplex Geschwindigk Modus Auto Detection 1K MAC Adresseinträge...
- Página 14 FCC Zertifizierungen Dieses Gerät ist getestet worden und, gemäß Teil 15 der FCC Vorschriften, als den Beschränkungen eines digitalen Gerätes der Klasse B befunden worden. Diese Einschränkungen sind dazu bestimmt, angemessenen Schutz gegen schädliche Störungen bei der Benutzung im Geschäftsumfeld zu bieten. Dieses Gerät generiert und benutzt Funkfrequenzenergie, kann sie abstrahlen, und kann, falls es nicht gemäß...
-
Página 15: Introducción
Introducción Acaba de adquirir un potente switch Fast Ethernet de alto rendimiento. Todos los puertos disponen de negociación automática a 10 o 100 Mbps (NWay), es decir, que el switch puede negociar automáticamente la velocidad de red y el modo dúplex con las partes conectadas. -
Página 16: Definición De Los Led
Antes de instalar el switch, compruebe que el paquete contiene los siguientes componentes:： Un switch NWay Un adaptador de alimentación externo Manual del usuario Definición de los LED En la siguiente tabla encontrará la definición de los indicadores LED. 5 puertos 8 puertos Estado Significado... -
Página 17: Conexión De Las Estaciones
Panel posterior 5 puertos 8 puertos Conexión de las estaciones Asocie las estaciones al switch mediante un cable de par trenzado. Conecte un conector RJ-45 a uno de los puertos RJ-45 del switch y el otro conector RJ-45 al adaptador de red de la estación. A continuación, encienda el switch;... -
Página 18: Conexión De Switches
Conexión de switches Si desea interconectar diversos switches, lo puede hacer desde cualquier puerto utilizando un cable plano o cruzado. Como todos los puertos tienen función Auto MDI / MDI-X, la conexión de switch a switch se puede realizar con un cable plano. -
Página 19: Especificaciones
Especificaciones Estándares IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x funcionamiento full-duplex y control de flujo Interfaz 5 puertos RJ-45 Fast Ethernet 10/100 Mbps 8 puertos RJ-45 Fast Ethernet 10/100 Mbps Uplink Auto MDI/MDI-X（Auto crossover） Velocidad de Detección automática de 10/100 Mbps y modo full/half-duplex Tabla de 1K direcciones MAC... - Página 20 Certificación de la FCC Se ha comprobado que este aparato cumple los límites para dispositivos digitales de clase B, de conformidad con el apartado 15 de las normas de la FCC. Dichos límites han sido diseñados para proporcionar una protección razonable contra interferencias perjudiciales en instalaciones comerciales.
- Página 21 Introduction Vous venez d’acheter un puissant switch Fast Ethernet à haut rendement. Tous les ports disposent de négociation automatique à 10 ou 100 Mbps (NWay), c’est à dire, que le switch peut négocier automatiquement la vitesse de réseau et le duplex avec les parties connectées. Il est idéal pour le procédé...
- Página 22 dans son ensemble. Avant d’installer le switch, vérifiez que le paquet contient les suivants composants:： Un switch NWay Un adaptateur d’alimentation externe Guide d’utilisation Définition des LED Sur le suivant tableau vous trouverez la définition des indicateurs LED. 5 ports 8 ports État Indication...
- Página 23 Panneau postérieur 5 ports 8 ports Connexion des stations Associez les stations au switch avec une paire de câble torsadé. Connectez un connecteur RJ-45 à l’un des ports RJ-45 du switch et l’autre connecteur RJ-45 à l’adaptateur de réseau de la station.
-
Página 24: Connexion De Switches
Connexion de switches vous souhaitez interconnecter plusieurs switches, vous pouvez le faire depuis n’importe quel port en utilisant un câble plat ou croisé. Étant donnée que tous les ports ont la fonction Auto MDI / MDI-X, la connexion de switch à switch peut se faire avec un câble plat. - Página 25 Spécifications Standards IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x fonctionnement full-duplex et contrôle de flux Interface 5 ports RJ-45 Fast Ethernet 10/100 Mbps 8 ports RJ-45 Fast Ethernet 10/100 Mbps Uplink Auto MDI/MDI-X（Auto crossover） Vitesse de Détection automatique de 10/100 réseau Mbps et mode full/half-duplex Tableau...
- Página 26 Certificat FCC Cet appareil a été testé et certifié conforme aux conditions relatives au matériel numérique de catégorie B, selon le paragraphe 15 des normes FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre des interférences nocives dans un environnement commercial.
- Página 27 Introduzione Questo dispositivo è uno switch Fast Ethernet potente e ad alte prestazioni, con tutte le porte in grado effettuare operazioni di autonegoziazione a 10 o 100Mbps (NWay), il che significa che lo switch può negoziare automaticamente la velocità e la modalità...
-
Página 28: Definizione Dei Led
Prima di iniziare l'installazione dello switch, verificare il contenuto della confezione： Uno switch NWay Un adattatore di corrente esterno Questo manuale d’uso Definizione dei LED Per la definizione dei LED consultare la seguente tabella 5 porte 8 porte Stato Funzionamento Power Verde fisso Apparecchio acceso... - Página 29 Pannello posteriore 5 porte 8 porte Connessione delle postazioni Collegare ogni postazione allo switch usando un doppino intrecciato. Inserire un connettore RJ-45 in una delle porte RJ-45 dello switch e l’altro connettore RJ-45 nell’adattatore di rete della postazione. Accendere lo switch e il sistema è già pronto.
- Página 30 Connessione degli switch Per fare un collegamento tra switch si può usare una porta qualsiasi usando un cavo diretto o cross-over. Dato che tutte le porte supportano la funzionalità di MDI / MDI-X automatico, l'uso di un cavo diretto per collegare due switch è consentito. Per la scelta del cavo, consultare la seguente tabella：...
- Página 31 Specifiche Norme IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x funzionamento full duplex e controllo di flusso Interfaccia 5 porte RJ-45 Fast Ethernet a 10/100Mbps 8 porte RJ-45 Fast Ethernet a 10/100Mbps Collegamento MDI/MDI-X automatico （cross-over automatico） Velocità rete 10/100Mbps e autorilevamento modalità...
- Página 32 Certificazioni FCC L'apparecchiatura è stata collaudata riscontrata conforme ai limiti per i dispositivi digitali di classe B ai sensi della Parte 15 della normativa FCC. Tali limiti sono stati studiati per fornire una ragionevole protezione contro le pericolose interferenze negli ambienti commerciali. L'apparecchiatura genera, utilizza e può...
- Página 33 Wprowadzenie Niniejsze urządzenie jest zaawansowanym i wysokowydajnym przełącznikiem Fast Ethernet, z wszystkimi portami o zdolnościach auto-negocjacji 10, 100Mbps (NWay), co oznacza, iż przełącznik jest w stanie automatycznie negocjować z połączonymi w sieci urządzenami w trybie speed i duplex. Jest on idealnym rozwiązaniem w przypadku mikrosegmentacji dużych sieci na mniejsze, połączone podsieci, celem poprawy wydajności, umożliwiając...
- Página 34 Przed instalacją, proszę sprawdzić, czy w opakowaniu znajdują się następujące elementy: Jeden przełącznik NWay Jeden adapter zasilania zewnętrznego Instrukcja obsługi Opis sygnalizacji LED Spójrz na poniższy rysunek opisujący sygnalizację LED: Model 5-portowy Model 8-portowy Status Operacja Power Zielony świeci Zasilanie włączone Zasilanie wyłączone Link/Act Zielony świeci Port jest połączony...
- Página 35 Panel Tylny Model 5-portowy Model 8-portowy Łączenie stacji Połącz każdą stację z przełącznikiem przy użyciu kabla dwużyłowego skręcanego. Wetknij jeden z konektorów RJ-45 do portu RJ-45 przełącznika, a drugi konektor RJ-45 do adaptera sieciowego stacji. Naciśnij Power, system jest gotowy do pracy.
- Página 36 Łączenie przełączników Dokonując połączenia switch-to-switch, przyłączając kolejny przełącznik, można użyć dowolnego portu używając kabla prostego lub krosowanego. Jako, że każdy port realizuje funkcję auto MDI/MDI-X, możliwe jest dokonanie połączenia switch-to-switch przy użyciu kabla prostego. Celem doboru kabli, zobacz do poniższej tabeli. Max.
-
Página 37: Specyfikacja Techniczna
Specyfikacja techniczna Standard IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x tryb Full Duplex oraz Flow Control (sterowanie przepływem) Interfejs 5* 10/100Mbps RJ-45 Fast Ethernet Ports 8* 10/100Mbps RJ-45 Fast Ethernet Ports Uplink Auto MDI/MDI-X (Auto crossover) Prędkość 10/100Mbps i tryb pełny/półduplex sieci auto detekcja Tablica MAC... - Página 38 Certyfikaty FCC Niniejsze urządzenie zostało przetestowane i zatwierdzone jako zgodne z wymogami dla urządzeń cyfrowych klasy B, na podstawie Części 15 Reguł FCC. Wymagania te są tak zaprojektowane, by zapewniać odpowiednią ochronę przed szkodliwymi zakłóceniami w instalacji mieszkalnej. To urządzenie wytwarza, przetwarza i może generować...
-
Página 39: Declaration Of Conformity
DECLARATION OF CONFORMITY In accordance with 89/336/EWG = European Community Conformity Mark We, Manufacturer/Importer Longshine Technologie (Europe) GmbH An der Strusbek 9 22926 Ahrensburg Germany Declare That The Product LCS-FS6105 5 Port 10/100Mbps Fast Ethernet Switch Is In Conformity With:... - Página 40 DECLARATION OF CONFORMITY In accordance with 89/336/EWG = European Community Conformity Mark We, Manufacturer/Importer Longshine Technologie (Europe) GmbH An der Strusbek 9 22926 Ahrensburg Germany Declare That The Product LCS-FS6108 8 Port 10/100Mbps Fast Ethernet Switch Is In Conformity With:...
