Unidad de control RKP – Mando de la caldera Lista de imágenes .......................3 Normas y manuales relacionados: ..................3 Introducción .......................3 Unidad de control - posición - conexión - ajuste............4 2.1. ELEMENTOS DE MANDO DEL PANEL ................8 2.2. AJUSTE DE LA UNIDAD DE CONTROL DE LA CALDERA ............. 9 2.2.1. -
Página 3: Lista De Imágenes
NORMAS Y MANUALES RELACIONADOS: Cuaderno 1 Calderas KP – Construcción – Instalación – Servicio – Mantenimiento Cuaderno 2 Unidad de control RKP 12157 – Mando de la caldera KP Cuaderno 3 Unidad de control IGNEO – Mando de la caldera KP Cuaderno 4 Unidad de control SIGMATEK –... -
Página 4: Unidad De Control - Posición - Conexión - Ajuste
Unidad de control RKP – Mando de la caldera 2. UNIDAD DE CONTROL - POSICIÓN - CONEXIÓN - AJUSTE 1 UNIDAD DE CONTROL RKP12157 2 PANEL DE MANDO 3 TECLADO AUTOADHESIVO 4 CONECTOR DE SERVICIO CON PROTECTOR 5 CONECTOR PARA LA UNIÓN DE CONTROL 6 ACUMULADOR PARA ALIMENTACIÓN ININTERRUMPIDA 3V CR2032 FIG. -
Página 5: Unidad De Control - Visualización De Partes Principales
Unidad de control RKP – Mando de la caldera FIG. N° 2 Unidad de control – carcasa 1 BORNES - INTERRUPTOR 2 CABLE DE INTERCONEXIÓN 3 CONECTOR DEL MÓDULO GSM 4 CONMUTADOR DE TIPO DE SENSOR DE PRODUCTOS DE COMBUSTIÓN 5 FUSIBLE F1 –... - Página 6 Unidad de control RKP – Mando de la caldera FIG. N° 4 SENSOR DE PRODUCTOS DE COMBUSTIÓN CON 1-ON 2-OFF CONVERTIDOR METR0 045 (AJUSTE DE FÁBRICA) SENSOR DE PRODUCTOS DE COMBUSTIÓN SIN 1-ON 2-OFF CONVERTIDOR (TIPO PT1000) FIG. N° 4 Unidad de control –...
- Página 7 Unidad de control RKP – Mando de la caldera 1 INTERRUPTOR 0-I 11 BOMBA PARA CALENTADOR 2 TERMÓSTATO CALDERA 12 ALIMENTADOR 1 3 TERMÓSTATO AMBIENTAL 13 ALIMENTADOR 2 4 TERMÓSTATO CALENTADOR DE AGUA 14 VENTILADOR 5 SENSOR DE IMPULSOS REVOLUCIONES 1 15 ENCENDIDO ELÉCTRICO 6 GSM 16 RED 230V...
-
Página 8: Elementos De Mando Del Panel

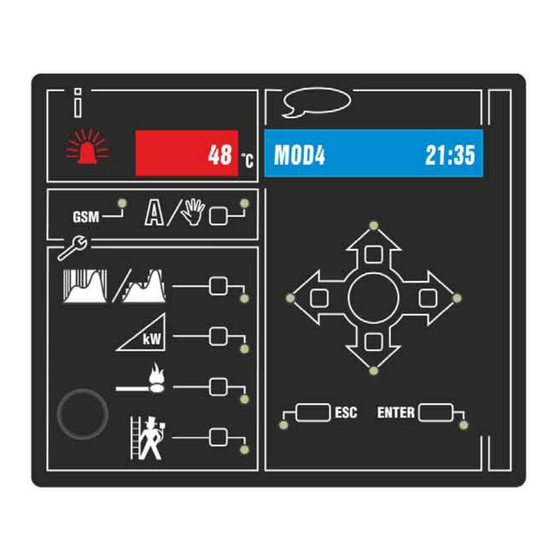

Unidad de control RKP – Mando de la caldera 2.1. Elementos de mando del panel Fig. N° 7 Elementos de mando Pos. Símbolo Signos en el texto del manual de Función instrucciones AUTO / MANUAL Funcionamiento automático (luz LED encendida) / manual MODULACIÓN Potencia fija / Potencia modulada... -
Página 9: Ajuste De La Unidad De Control De La Caldera
Unidad de control RKP – Mando de la caldera Ajuste de la unidad de control de la caldera 2.2. El ajuste básico se realiza durante la fabricación y las pruebas de la caldera realizadas por el fabricante. El ajuste específico según las necesidades de la instalación y del usuario deberá ser realizado por el técnico autorizado durante la puesta en marcha de la caldera. -
Página 10: Operación Automática De La Caldera
Unidad de control RKP – Mando de la caldera – se utiliza para el inicio de la caldera durante el primer arranque o tras la interrupción de la marcha por START operador o por causa de avería. Durante la operación en modo automático, el encendido es activado automáticamente cuando hace falta. El modo de encendido automático se podrá... -
Página 11: Estados De Operación - Visualización Principal
Unidad de control RKP – Mando de la caldera Cada vez que transcurre el tiempo ajustado para la moderación y si el encendido eléctrico está desactivado, la caldera calentará periódicamente durante 2 minutos lo que permitirá mantener ardiente el núcleo del quemador. -
Página 12: Usuario
Unidad de control RKP – Mando de la caldera 3. USUARIO 3.1.1. Usuario – Menú en árbol El usuario puede acceder a los menús según el siguiente esquema: FIG. N° 8 Usuario – Menú en árbol... -
Página 13: Menú 1 - Mando Directo
Unidad de control RKP – Mando de la caldera 3.1.2. MENÚ 1 - Mando directo es utilizado durante la puesta en marcha de la caldera o al ejercer una intervención de servicio técnico o un control del sistema – NO SIRVE para la operación normal de la caldera. 3.1.2.1. -
Página 14: Ajuste De La Temperatura Del Agua De Salida
Unidad de control RKP – Mando de la caldera 3.1.2.5. 5 Bomba para calentador Ver Bomba del sistema de calefacción 3.1.2.6. 6 Encendido Ver Mando de la bomba del sistema de calefacción Nota: Para evitar el daño de las espirales incandescentes debido a una omisión, se desactivará de manera automática después de transcurrir 60 segundos . -
Página 15: Menú 5 - Calentador Activo
Unidad de control RKP – Mando de la caldera 3.1.6. MENÚ 5 - Calentador activo Ajustar el horario para calentar el ACS. Este MENÚ permite ajustar hasta tres lapsos temporales para calentar el agua caliente sanitaria. Dentro del lapso temporal, la unidad de control irá aceptando el estado activo, conectado, del termóstato del calentador. En la pantalla, este estado viene indicado con la letra "B"... -
Página 16: Menú 9 - Versión De Sw
Unidad de control RKP – Mando de la caldera ajustar Número de móvil1 (a este número serán enviados los mensajes SMS avisando averías + posibilidad de efectuar el mando de la caldera) ajustar Número de móvil2 (desde este número se puede sólo efectuar el mando de la caldera) ajustar el número de prepago de la compañía telefónica (para consultar el saldo de una tarjeta telefónica de prepago) autorizar / prohibir el envío del aviso de avería al Número de móvil1... -
Página 17: Servicio - Menú En Árbol
Unidad de control RKP – Mando de la caldera 4.1.1. Servicio - Menú en árbol El menú en árbol del fabricante sirve sólo para informar sobre las limitaciones de funcionamiento y de seguridad de la caldera FIG. N° 9 Servicio - Menú en árbol... -
Página 18: Menú 1 - Programas
Unidad de control RKP – Mando de la caldera 4.1.2. MENÚ 1 - Programas En este menú se hace el ajuste del temporizador de los alimentadores y las revoluciones del ventilador para ajustar las potencias y la combustión óptima. Los valores para los programas N° 1 – 5 (programas de calefacción), 6 (Calentador de agua), 7 (Deshollinador) vienen ajustados por el fabricante. -
Página 19: Menú 5 - Parámetros Del Encendido Eléctrico
Unidad de control RKP – Mando de la caldera - durante „la marcha por inercia del ventilador “ el ventilador permanecerá activo hasta que se queme el combustible y después se parará - la bomba de circulación permanece en marcha hasta que la temperatura del agua de salida baje y sea inferior al valor ajustado o se excede el tiempo para "la marcha por inercia de la bomba"... -
Página 20: Menú 6 - Activación De La Bomba De Circulación
Unidad de control RKP – Mando de la caldera >STOP falta de encendido< >6. Control productos de combustión< intervalo de tiempo después de pasar de la fase de moderación al funcionamiento activo; al final de ese intervalo se verifica el crecimiento requerido de la temperatura de los productos de combustión - ver el parámetro "Temperatura de control". -
Página 21: Menú 9 - Tipo Del Ventilador
Unidad de control RKP – Mando de la caldera Nota: El código PIN de servicio ajustado por el fabricante tiene el valor de 1111 Nota: Una vez cambiado el código PIN por el usuario, es importante guardar bien ese código nuevo. Si se pierde el código PIN, la intervención por el técnico del fabricante será... -
Página 22: Menú 11 - Tipo De La Caldera
MENÚ 11 - Tipo de la caldera La unidad de control del tipo RKP 12157 se puede utilizar de manera universal para los tipos más comunes de las calderas KP, tanto desde el punto de vista de soluciones de HW como de SW. Este menú permite seleccionar el tipo correspondiente de la caldera –... -
Página 23: Límites De La Bomba Del Calentador
Unidad de control RKP – Mando de la caldera Nota: El valor máximo de la temperatura del agua de caldera para activar la bomba está limitado a 70 o C con lo que se evita el sobrecalentamiento de la caldera. La temperatura mínima deberá mantenerse superior al valor de la temperatura de condensación (55 o C). -
Página 24: Anular Pin De Servicio
Unidad de control RKP – Mando de la caldera 5.1.9. Anular PIN de servicio Si se necesita entrar en el menú ERVICIO y se desconoce el código PIN del servicio técnico , se puede utilizar este menú. → Tras pulsar la tecla el PIN de servicio quedará... -
Página 25: Sumario De Estados De Avería
