Manual de ensamblaje/instalación
4

cOMPOnEntES dE gIOttO Y gIOttO PLUS

4.1

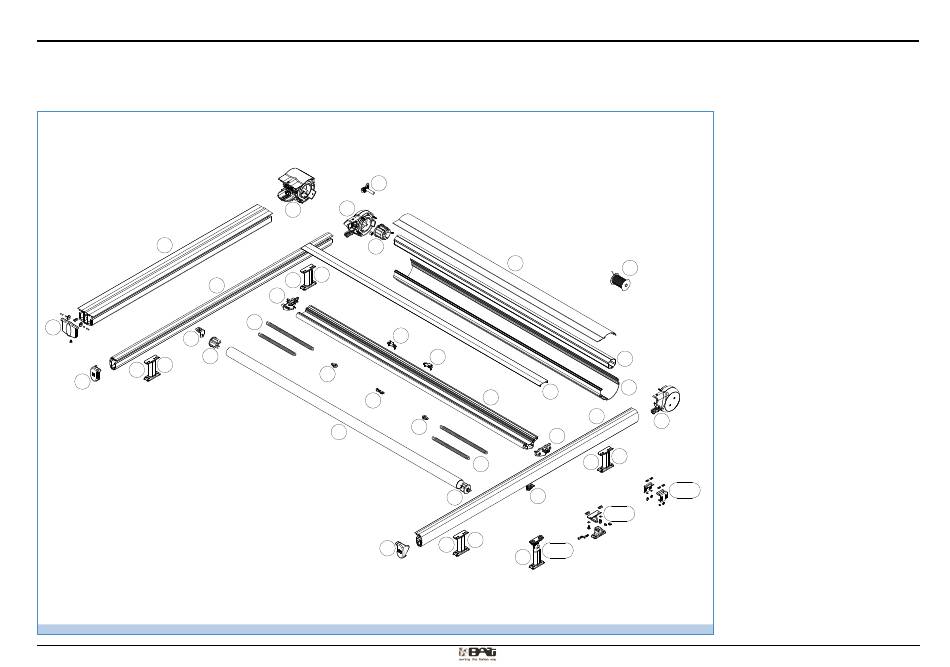

despiece de componentes giotto

▪
12
7
11
10
9
17
18
1
rev.06 25-07-11
13
1
11
3
17
18
5
6
5
5
5
5
8
1
4
5
4
4
7
5
17
18
6
10
9
17/2
17
18
17/1
18
Gi ot to /Giot to Pl u s
LEgEndA
1 Tapones cofre y tapones guía
2 "Rollerbat" Ø80mm
3 Casquillo Ø80mm con hueco Ø14mm y cojinete
3/1 Casquillo Ø80mm con hueco Ø14mm
4 Kit perfiles "Giotto"
5 Kit de tension y tapones terminal
6 Resorte Ø19mm
7 31813 Perfil guía
8 281 Perfil cortaviento Ø 60mm
9 Casquillo Ø60mm con eje roscado
15
10 Soporte para cortaviento
11 Tapone cofre central y tapón guía central
12 32005 Perfil guía central
13 Placa H30 con eje redondo extraible
14 Junta
15 Cuerda Ø3mm en poliéster
2
16 Cepillo para cofre
4
GIOTTO
17 Soporte guía regulable
1
17/1 Soporte guía regulable y inclinable
17/2 Soporte guía regulable lateralmente
17/3 Soportes entrepared
18 31973 Perfil para soportes guía
17/3
GIOTTO PLUS
19 Soportes cofre a pared
20 Soportes cofre a techo
21 32482 Perfil universal
22 Soporte perimetral para guía
23 Junta en "T"
24 Pie
25 Soporte angular
26 Escuadra sobretecho 265mm
fIG. 1
