- Página 1 Skipper TELECOMANDO MULTIFUNZIONE MULTI-FUNCTION REMOTE CONTROL MULTIFUNKTIONS-HANDSENDER ÉMETTEUR MULTIFONCTION EMISOR MULTIFUNCIÓN ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN INSTRUCTIONS - INSTRUCCIONES...
-
Página 3: Tabla De Contenido
Índice: INTRODUCCIÓN ......................80 Aviso ........................... 80 Garantía / Declaración UE de conformidad ..............80 Leyenda emisor ......................81 Teclas direccionales - leyenda ..................81 Introducción/sustitución de las pilas ................81 Leyenda de los símbolos ..................... 81 Indicacíones del teclado ....................81 AJUSTES INICIALES ..................... -
Página 4: Introducción
El incumplimiento de estas instrucciones anula la responsabilidad y la garantía de CHERUBINI. DECLARACIÓN UE DE CONFORMIDAD CHERUBINI S.p.A. declara que el producto es conforme con la legislación de armonización pertinente de la Unión: Directiva 2014/53/UE, Directiva 2011/65/UE. El texto completo de la declaración UE de conformidad puede ser solicitado en:... -
Página 5: Leyenda Emisor

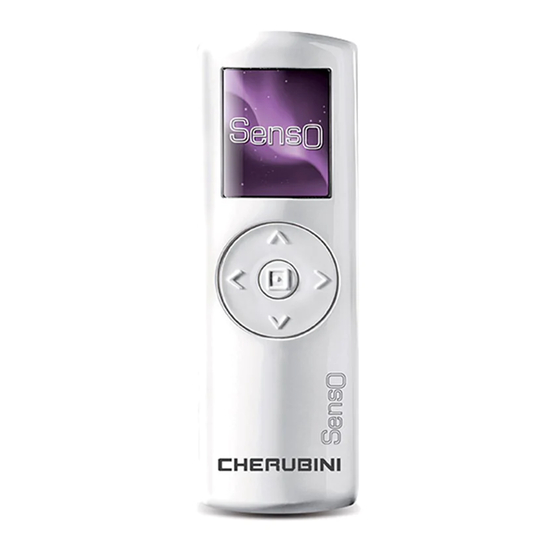

Display LCD RGB 1,8” INTRODUCCIÓN/SUSTITUCIÓN 128x160 pixel DE LAS PILAS Teclas direccionales Tecla central Skipper LCD funciona con dos TECLAS DIRECCIONALES - LEYENDA pilas alcalinas de 1.5 V tipo LR03 (AAA). Para la sustitución de la Arriba misma utilizar solamente pilas análogas a las indicadas. -
Página 6: Ajustes Iniciales
AJUSTES INICIALES Estas operaciones se realizan en el momento del primer encendido del emisor. Todas las configuraciones pueden ser modificadas en cualquier momento, accediendo a la sección CONFIGURACIÓN. 1 - Introducir las pilas siguiendo las indicaciones de la pág. 81 La pantalla del emisor se habilita inmediatamente. -
Página 7: Menú Principal
MENÚ PRINCIPAL Desde esta pantalla se puede acceder a diferentes funciones del emisor: 1) ÓRDENES – esta es la sección de uso diario: se puede seleccionar un actuador, un grupo o un escenario entre los memorizados anteriormente y accionar los motores correspondientes a la selección utilizando las teclas ARRIBA, ABAJO, STOP. -
Página 8: Pantalla
HABILITACIÓN Y CONFIGURACIÓN DE LA PANTALLA INICIAL Para habilitar la pantalla inicial pulsar durante 1 segundo aproximadamente cualquier tecla. Después de haber pulsado por última vez, la pantalla permanece activa durante un número de segundos que se puede configurar (valor pre-configurado: 30 segundos). Cuando el display se auto-apaga, durante los 10 minutos siguientes se puede reactivarlo pulsando brevemente una tecla y ver la misma pantalla en la que se estaba operando anteriormente. -
Página 9: Cierre De Programas
Todos estos valores se pueden configurar según se desee: Retraso Órdenes: Valor pre-configurado: 4 - Valor configurable de 2 a 30 segundos. Número de Repeticiones: Valor pre-configurado: 3 - Valor configurable de 2 a 10. Retraso de Repeticiones: Valor pre-configurado: 1 - Valor configurable de 1 a 10 minutos. Para cambiar el valor configurado: Menú... -
Página 10: Memorización Del Emisor
Skipper/Giro Domi AÑADIR A: Cherubini* AÑADIR A B (2 seg) LCDn LCDx Skipper LCD Skipper LCD (otro) AÑADIR A + Skipper LCD Skipper LCD AÑADIR DESDE AÑADIR A AÑADIR DESDE *Emisor serie Skipper (no LCD) o serie Giro. - LEYENDA:... - Página 11 MEMORIZAR b. Terminada la memorización, verificar con las teclas ARRIBA / ABAJO / STOP el funcionamiento correcto del motor. 3- Terminada la verificación, pulsar: FIN PROCEDIMIENTO en el Skipper LCD. PROCEDIMIENTO 2 Para ejecutar la función AÑADIR A 1- Skipper LCD ya memorizado: a.
- Página 12 MEMORIZACIÓN EXCLUSIVA PARA MOTORES CHERUBINI SERIE GARDA RX Y RECEPTORES COD. A510015 – A510017 – A510022: Con estos productos es necesario programar el emisor utilizando secuencias de teclas. Con referencia a las indicaciones suministradas, la correspondencia de teclas es la que se muestra a continuación:...
- Página 13 Antes de proceder con la secuencia de teclas: - Comprobar que el receptor (motor o centralita) recibe corriente. - Sobre Skipper LCD seguir el recorrido: Menú principal / Órdenes / Actuadores / ACTUADOR CREADO. - En emisores multicanal serie Skipper o serie Maximo, situarse en el canal deseado.
-
Página 14: Grupos
PARA INTRODUCIR UN ACTUADOR EN UN GRUPO EXISTENTE: Menú principal / Programación / Actuadores / ACTUADOR CREADO / Grupos Aparecen visualizados todos los grupos en los que el actuador puede ser introducido (grupos del mismo tipo del actuador) y quedan seleccionados los grupos en los que el actuador ha sido ya introducido. -
Página 15: Días
pantalla precedente, de lo contrario para volver a la lista de los grupos: ATRÁS. Para la asociación tipo de grupo/acción, ver GLOSARIO - Tipo de actuador/grupo. Para guardar las configuraciones: GUARDAR. Para asociar un actuador a un escenario: Menú principal / Programación / Escenarios / ESCENARIO CREADO / Orden actuad Aparece visualizada la lista de los actuadores existentes. -
Página 16: Semanas
- Pulsar “Escenario” y seleccionar un escenario de la lista que se propone. Después de la selección se vuelve inmediatamente a la pantalla precedente; de lo contrario pulsar ATRÁS. - Pulsar “Hora” y configurar la hora de inicio de la actividad. Pulsar ATRÁS (o adelante). - ATRÁS (o adelante) para volver a la lista de escenarios posibles y operar de acuerdo a la configuración de un nuevo escenario siguiendo los puntos desde el 1 al 4. -
Página 17: Automatización
AUTOMATIZACIÓN Después de haber programado los actuadores, los escenarios, los días y las semanas se puede tanto configurar el emisor de modo que ponga en marcha automáticamente las programaciones deseadas, como mantener la configuración de funcionamiento manual. También cuando el emisor está en modalidad automática es posible, si fuese necesario, intervenir sobre los actuadores o sobre los grupos de actuadores con una orden directa o poniendo en marcha un escenario (ver ÓRDENES pág. -
Página 18: Uso Diario - Órdenes
USO DIARIO - ÓRDENES En Órdenes se puede seleccionar un actuador o un grupo y desplazar los motores correspondientes a la selección - utilizando las teclas Arriba, Abajo, Stop – o habilitar un escenario, independientemente de una posible automatización programada. Según el tipo de actuador o de grupo (persiana, toldo, ecc), están disponibles también otras órdenes diferentes (Posición intermedia, Función Luz ON/OFF), accesibles seleccionando “Otras órdenes”. -
Página 19: Informaciones Para El Instalador
INFORMACIONES PARA EL INSTALADOR ¡ATENCIÓN! Aunque el Skipper LCD puede ser utilizado como emisor único para todos los actuadores correspondientes a la instalación, se recomienda asociarlo a otros emisores (individuales o multicanal) para poder dar órdenes a los actuadores en caso de emergencia (por ej. pilas agotadas). Como alternativa, se recomienda utilizar un pulsador vía cable (cable blanco para Tronic, Wave, Clima y Senso). -
Página 20: Glosario
GLOSARIO ACTUADOR: cualquier motor que es asociado al Skipper LCD. A cada actuador se asocia un nombre que el usuario puede personalizar (ej. cocina, habitación, terraza) y un tipo (persiana, toldo, ecc.) que identifican de modo claro a que elemento de la casa o de la oficina se hace referencia (ej: persiana-sala01 para identificar la primera de las 2 persianas de la sala). -
Página 21: Características Técnicas
las instrucciones de este manual (VER INFORMACIONES PARA EL INSTALADOR). - Función Luz ON/OFF: sirve para habilitar/deshabilitar el detector de luz. Orden que se puede asociar solamente a toldos y solo con control climático WindTec Lux (Ver también instrucciones WindTec Lux). SEMANA: secuencia de siete días habilitados automáticamente. - Página 22 Note - Bem - Notes - Notas:...
