3. MONTAJE Y CONEXIONADO
3.1. Montaje de la Tarjeta Profibus
La tarjeta Profibus se conecta directamente al variador de la Serie
SD700 de Power Electronics (a través de dos conectores) con el
objetivo de integrar el equipo en una red Profibus. Por lo tanto, se
necesitará una tarjeta Profibus por cada equipo que vaya a ser
conectado a dicha red.
PRECAUCIÓN
Los controladores de motor de Power Electronics operan con alta
energía eléctrica.
Asegúrese de que la alimentación ha sido desconectada y permita que
transcurran al menos 10 minutos para garantizar que el bus de continua
se ha descargado, antes de instalar la tarjeta Profibus. De otro modo,
existe riesgo de daños personales o accidente.

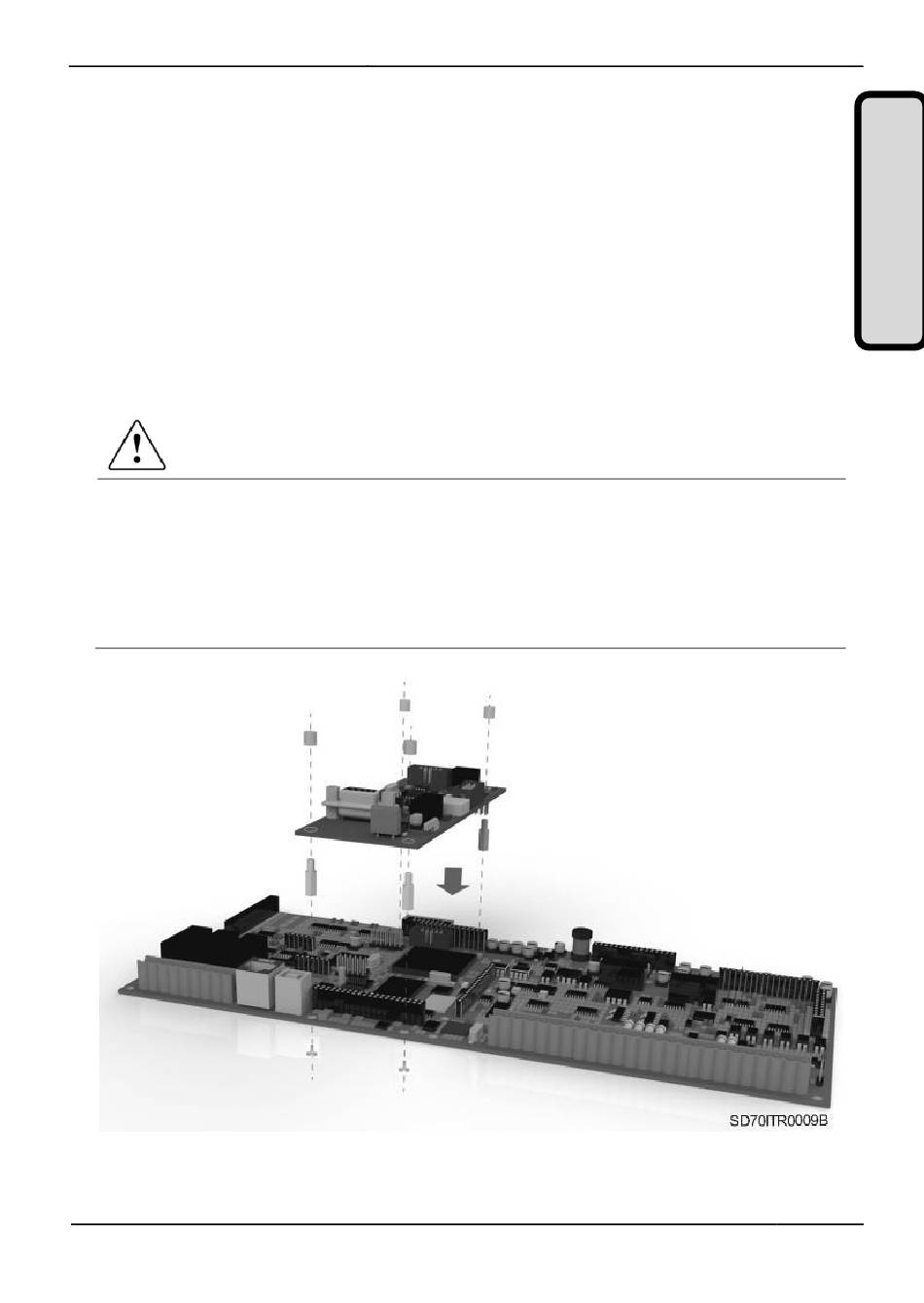

Figura 3.1 Instalación de la tarjeta Profibus en el variador
