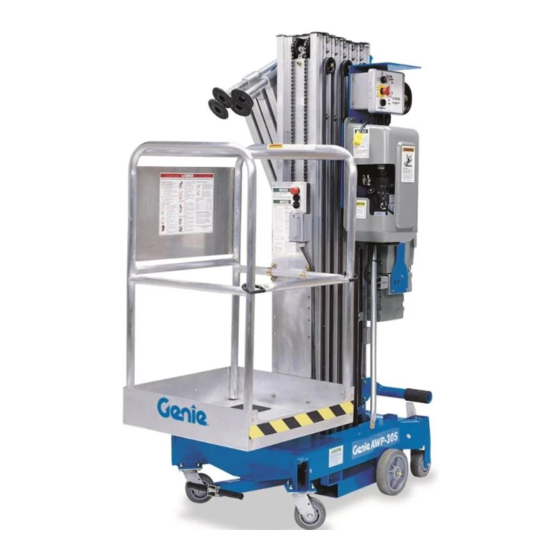

Genie AWP Super Serie Manual Del Operario
Ocultar thumbs
Ver también para AWP Super Serie:
- Manual del operario (38 páginas) ,
- Manual del operario (37 páginas) ,
- Manual de mantenimiento (153 páginas)
Manuales relacionados para Genie AWP Super Serie
Resumen de contenidos para Genie AWP Super Serie
- Página 1 Traducción de las Manual del operario instrucciones originales Fourth Edition Third Printing con información de mantenimiento Part No. 145356SP...
-
Página 2: Tabla De Contenido
Copyright © 1996 de Terex Corporation Cuarta edición: Tercera impresión, junio de 2014 Internet: http://www.genielift.com “Genie” y “AWP” son marcas comerciales Correo electrónico: awp.techpub@terex.com registradas de Terex South Dakota en EE. UU. y en otros países. “Super Series” es una marca comercial de Terex South Dakota. -
Página 3: Normas De Seguridad
Disponga de la formación adecuada para manejar la máquina con seguridad. Coloque un tapón con respiradero cuando vaya a utilizar la máquina por primera vez. Consulte la sección Inspección previa al manejo de la máquina. N.º de pieza 145356SP Genie AWP Super Series... -
Página 4: Riesgos De Volcado
500 kV a 750 kV 10,67 pueda manejar de forma segura. 750 kV a 1.000 kV 13,72 Genie AWP Super Series N.º de pieza 145356SP... - Página 5 Utilice exclusivamente repuestos aprobados por Genie. No empuje la máquina Genie AWP por el lado de la plataforma. Si desea mover la máquina con un montacargas de horquilla o cualquier otro vehículo de No someta la máquina a fuerzas horizontales ni a...
-
Página 6: Riesgos De Caída
No utilice la máquina en presencia de viento fuerte o racheado. No aumente la superficie ni la carga de la plataforma. Cuanto mayor sea la superficie expuesta al viento, menor será la estabilidad de la máquina. Entre ocupantes, equipo y material no debe superarse en ningún momento la capacidad máxima de la plataforma. Genie AWP Super Series N.º de pieza 145356SP... -
Página 7: Riesgos De Colisión
Genie AWP Super Series. la plataforma. Compruebe que todas las pegatinas estén en su sitio y sean legibles. -
Página 8: Riesgos De Explosión
Cargue la batería en un lugar bien ventilado. No desconecte de la batería los cables de salida del cargador de CC cuando esté encendido. Genie AWP Super Series N.º de pieza 145356SP... -
Página 9: Leyenda De Las Pegatinas
Cuarta Edición • Tercera Impresión Manual del operario NORMAS DE SEGURIDAD Leyenda de las pegatinas En las pegatinas de los productos de Genie aparecen símbolos, códigos de colores y palabras clave para identificar las siguientes funciones: Símbolo de alerta de seguridad: utilizado para alertar al personal de posibles riesgos de lesiones. -
Página 10: Mandos
6 Piloto indicador de alimentación 7 Botón de descenso auxiliar de la plataforma 8 Manómetro del aire 9 Botón de activación de mandos 10 Conmutador de elevación/ descenso Genie AWP Super Series N.º de pieza 145356SP... -
Página 11: Leyenda
(bajo la máquina) retención de carga y enganche de 31 Mandos del suelo 25 Portaestabilizadores de 9 Barra de pasador de cabrestante 32 Mástil la base carga 17 Nivelación por burbuja N.º de pieza 145356SP Genie AWP Super Series... -
Página 12: Inspección Previa Al Manejo De La Máquina
Encontrará un tapón con respiradero en un sobre que acompaña a la máquina. El sobre está pegado con cinta adhesiva al mástil que se encuentra junto a los mandos de la plataforma. Genie AWP Super Series N.º de pieza 145356SP... - Página 13 Revise los siguientes componentes o áreas por si hubiera daños, modificaciones no autorizadas, faltaran piezas o éstas estuvieran mal instaladas: ❏ Componentes eléctricos, cables de conexión y eléctricos ❏ Modelos de CA y CC: Unidad de alimentación, mangueras, conexiones y cilindro del sistema hidráulico ❏ Modelos neumáticos: Unidad de alimentación, conductos, conexiones y cilindro del sistema neumático N.º de pieza 145356SP Genie AWP Super Series...
-
Página 14: Mantenimiento
No rellene en exceso. Indica que será necesario el uso de herramientas para llevar a cabo este 4 Coloque los tapones de ventilación. procedimiento. Indica que este procedimiento requiere piezas de repuesto. Genie AWP Super Series N.º de pieza 145356SP... -
Página 15: Comprobación Del Nivel De Aceite Hidráulico
El desplazamiento de la máquina puede verse afectado si la presión es incorrecta. 1 Compruebe cada neumático con un manómetro. Hinche los neumáticos cuando sea necesario. La presión correcta está impresa en el neumático. N.º de pieza 145356SP Genie AWP Super Series... -
Página 16: Comprobación Del Ritmo De Goteo En El Recipiente Del Lubricador De Aceite - Modelos Neumáticos
1 Compruebe que no se acumule agua en el recipiente del regulador/filtro de aire. 2 Si detecta agua en su interior, afloje el tapón de vaciado situado en el fondo del recipiente y deje que se vaya toda el agua. 3 Apriete el tapón de vaciado. Genie AWP Super Series N.º de pieza 145356SP... -
Página 17: Comprobación De Las Funciones
Antes de continuar con la siguiente sección, asegúrese de haber leído y comprendido los procedimientos de comprobación de las funciones. 4 Inspeccione el lugar de trabajo. 5 Utilice la máquina exclusivamente con el fin para el que fue diseñada. N.º de pieza 145356SP Genie AWP Super Series... - Página 18 Utilice únicamente los estabilizadores para nivelar la máquina. 7 Compruebe los pilotos de inmovilización situados en los mandos del suelo. Asegúrese de que el piloto correspondiente esté iluminado. Genie AWP Super Series N.º de pieza 145356SP...
- Página 19 21 Gire la llave de contacto hasta la posición de los mandos del suelo. 22 Pulse el botón de descenso auxiliar de la plataforma ubicado en los mandos del suelo. Resultado: La plataforma debe bajar. N.º de pieza 145356SP Genie AWP Super Series...
-
Página 20: Inspección Del Lugar De Trabajo
Es responsabilidad del operario leer y recordar los riesgos inherentes a cada lugar de trabajo, así como tenerlos presentes y evitarlos siempre que ponga en movimiento, prepare o utilice la máquina. Genie AWP Super Series N.º de pieza 145356SP... -
Página 21: Instrucciones De Funcionamiento
Manual del operario. Esto la máquina esté nivelada y que los cuatro pilotos significa que cada nuevo operario debe efectuar de inmovilización estén iluminados. una inspección previa al manejo de la máquina, comprobar el funcionamiento e inspeccionar el lugar de trabajo. N.º de pieza 145356SP Genie AWP Super Series... -
Página 22: Parada De Emergencia
2 Aplique los frenos a las ruedas pivotantes (si existen) o calce las ruedas para impedir que la máquina se desplace. 3 Extraiga la llave para impedir el uso no autorizado. 4 Modelos de CC: Recargue la batería. Genie AWP Super Series N.º de pieza 145356SP... -
Página 23: Instrucciones De Carga De La Batería
4 Cargue la batería. 5 Cuando termine el ciclo de carga, compruebe el nivel de ácido de la batería. Vierta agua destilada hasta la parte inferior del tubo de llenado. No rellene en exceso. N.º de pieza 145356SP Genie AWP Super Series... -
Página 24: Instrucciones De Transporte
La máquina debe estar firmemente fijada al vehículo de transporte. Utilice cadenas o correas suficientemente fuertes. Asegúrese de bloquear las dos ruedas pivotantes del bastidor inclinable. No transporte la máquina apoyada sobre el bastidor inclinable. Genie AWP Super Series N.º de pieza 145356SP... -
Página 25: Carga Para El Transporte
Todos los modelos con bastidor inclinable Fijación de la máquina en la página siguiente. 15 Invierta el proceso para descargar la máquina. 7 Enganche el pasador de carga a la abrazadera de retención. N.º de pieza 145356SP Genie AWP Super Series... -
Página 26: Fijación De La Máquina
Inspeccione la máquina y retire cualquier elemento suelto o poco seguro. Coloque el gancho a través de la argolla de izado de modo que apunte hacia fuera de la máquina. Genie AWP Super Series N.º de pieza 145356SP... -
Página 27: Instrucciones De Inclinación
Para evitar posibles lesiones, asegúrese de que la operación va a ser realizada por un número suficiente de personas y de que se emplearán las Bastidor inclinable técnicas de elevación adecuadas. La máquina Genie AWP Super Series dispone de un bastidor inclinable que permite que la máquina se incline y pase por una puerta de tamaño... -
Página 28: Bajada Del Conjunto Inclinable
5 Introduzca el pasador de fijación en el 3 Siga elevando el mango hasta que el montante receptáculo del montante. de inclinación telescópico esté totalmente comprimido. 4 Repliegue el mango en forma de T. Genie AWP Super Series N.º de pieza 145356SP... -
Página 29: Colocación De La Máquina En Posición Vertical
3 Eleve el bastidor 5 Repliegue el mango en forma de T. inclinable, sujételo en posición vertical contra el resorte y asegúrelo con el pasador de fijación. N.º de pieza 145356SP Genie AWP Super Series... -
Página 30: Pegatinas
27844 Label - Strut Socket Narrow Base and Rough Terrain Base 27857 Caution - Pipe Plug 52996 Cosmetic - Genie Logo 27863 Warning - Collision Hazard 52999 Cosmetic - AWP-20S 27864 Notice - Lower Stop Bracket Before . . . - Página 31 38142 82907 82907 27838 27874 31070 31070 27843 27868 27868 27844 27872 27840 27872 27864 27864 27841 Serial Serial 27841 Label Label 27842 27842 37145 27863 97523 97523 37145 27863 97523 97523 N.º de pieza 145356SP Genie AWP Super Series...
-
Página 32: Inspección De Las Pegatinas Que Contienen Símbolos
AWP-20S, 25S, 30S, 36S 222 N, ANSI 82914 Peligro: Capacidad máxima, 136 kg 1257853 Peligro: Velocidad del viento, AWP-40S estabilizador a 1,91 m 82915 Etiqueta: Válvula de descenso manual 1257854 Peligro: Velocidad del viento, 82916 Peligro: Fuerza manual máxima estabilizador a 1,52 m 200 N, CE 1260610 Peligro: Velocidad del viento, estabilizador a 1,17 m Genie AWP Super Series N.º de pieza 145356SP... -
Página 33: Modelos Con Bastidor Inclinable
ó 1260610 ó 1257854 ó1257853 ó 82984 97523 Modelos con bastidor inclinable Modelos sin bastidor inclinable 82988 82481 82481 Etiqueta Etiqueta del número del número de serie de serie 97523 82915 97523 97523 82915 97523 N.º de pieza 145356SP Genie AWP Super Series... -
Página 34: Especificaciones
76 cm x 71 cm x 1,1 m lateral y frontal extragrande Uno de nuestros principios es la continua mejora de nuestros productos. Las especificaciones de nuestros productos están sujetas a cambios sin previo aviso u obligación. Genie AWP Super Series N.º de pieza 145356SP... - Página 35 1,3 m/79,3 cm 1,3 m / 73 cm CE/AUS Exteriores * Esquina de la barandilla superior de la plataforma a la esquina de la pared con la posibilidad de girar el gato de nivelación. N.º de pieza 145356SP Genie AWP Super Series...
- Página 36 Acceso a esquinas/paredes* 53,3/31,1 cm 49,5/24,7cm 55,8/22,8 cm CE/AUS Interiores * Esquina de la barandilla superior de la plataforma a la esquina de la pared con la posibilidad de girar el gato de nivelación. Genie AWP Super Series N.º de pieza 145356SP...
- Página 37 Genie North America Teléfono 425.881.1800 Gratuito EE.UU. y Canadá 800.536.1800 Fax 425.883.3475 Genie Australia Pty Ltd. Teléfono +61 7 3375 1660 Fax +61 7 3375 1002 Genie Scandinavia Genie China Teléfono +46 31 575100 Teléfono +86 21 53852570 Fax +46 31 579020...
