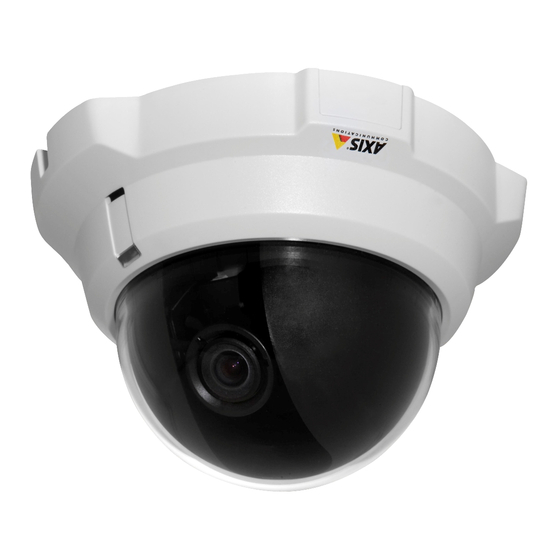

AXIS 216FD
AXIS 216FD-V
AXIS 216MFD
AXIS 216MFD-V
Fixed Dome Network Camera
Installation Guide

Publicidad

Tabla de contenido
loading

Manuales relacionados para Axis 216FD

Resumen de contenidos para Axis 216FD

  • Página 1 AXIS 216FD AXIS 216FD-V AXIS 216MFD AXIS 216MFD-V Fixed Dome Network Camera Installation Guide...

  • Página 3: Installation Steps

    This installation guide provides instructions for installing the AXIS 216FD, AXIS 216FD-V, AXIS 216MFD and AXIS 216MFD-V Fixed Network Dome Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com/techsup...

  • Página 4: Hardware Overview

    Status indicator LED Microphone Dimensions HxWxD = 94 x 144 x 132mm (3.7" x 5.7" x 5.2") Weight AXIS 216FD/AXIS 216MFD = 425g (0.94 lb) (power supply not included) Weight AXIS 216FD-V/216MFD-V = 580g (1.28 lb) (power supply not included)

  • Página 5: Install The Hardware

    There are cover plates for the openings on both sides of the dome cover. The AXIS 216FD-V/216MFD-V can also be fitted with a metal conduit for protecting the cabling when connected via the side openings. See the illustrations on page 4.

  • Página 6: Connect The Cables

    Page 6 AXIS 216FD/216FD-V/216MFD/216MFD-V Installation Guide Connect the cables 1. Connect the camera to the network using a shielded network cable. 2. Optionally connect external input/output devices, e.g. alarm devices. See page 14 for information on the terminal connector pins.

  • Página 7: Assign An Ip Address

    • If assigning the IP address fails, check that there is no firewall blocking the operation. • For other methods of assigning or discovering the IP address of the AXIS 216FD/216FD-V/216MFD/ 216MFD-V, e.g. in other operating systems, see page 13.

  • Página 8: Axis Ip Utility - Single Camera/Small Installation

    AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address. Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS 216FD/216FD-V/216MFD/216MFD-V.

  • Página 9: Axis Camera Management - Multiple Cameras/Large Installations

    Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the AXIS 216FD/AXIS 216MFD appears in the window, double-click it to open the camera’s home page.

  • Página 10: Set The Password

    Note: The default administrator user name root cannot be deleted. 3. Enter the password as set above, and click OK. If the password is lost, the AXIS 216FD/ 216FD-V/216MFD/216MFD-V must be reset to the factory default settings. See page 16.

  • Página 11: Adjust The Image And Focus

    AXIS 216FD/216FD-V/216MFD/216MFD-V Installation Guide Page 11 Adjust the image and focus Open the Live View page in the web interface and make the following adjustments to the camera: 1. Loosen the locking screw and Image tilt adjustment screws. balance Focus puller 2.

  • Página 12: Accessing The Camera From The Internet

    AXIS 216FD/216FD-V/216MFD/216MFD-V Installation Guide Accessing the camera from the Internet Once installed, your AXIS 216FD/216FD-V/216MFD/216MFD-V is accessible on your local network (LAN). To access the camera from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port. Please refer to the documentation for your router for further instructions.

  • Página 13: Other Methods Of Setting The Ip Address

    Bonjour bookmark in your browser (e.g. Safari) and click on the link to access the camera’s web pages. A free service from Axis that allows you to quickly and simply AXIS Dynamic DNS install your camera. Requires an Internet connection with no Service HTTP proxy.

  • Página 14: Unit Connectors

    1 transistor output - For connecting external devices such as relays and LEDs. Connected devices can be activated by AXIS VAPIX AP, output buttons on the Live View page or by an Event Type. The output will show as active (shown under Event Configuration >...

  • Página 15: Connection Diagram

    AXIS 216FD/216FD-V/216MFD/216MFD-V Installation Guide Page 15 Connection diagram AXIS 216FD/216FD-V/216MFD/216MFD-V e.g. pushbutton 3.3V max. 50mA LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity.

  • Página 16: Resetting To The Factory Default Settings

    For more information, please see the online help or the user’s manual. Further information The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your...

  • Página 17: Étapes De L'iNstallation

    Kit de montage Tournevis pour vis inviolables Vis inviolables Gabarit de perçage CD de la caméra vidéo réseau Axis comprenant les outils d'installation, les autres logiciels et la documentation Documentation AXIS 216FD/216FD-V/216MFD/216MFD-V Guide d'installation (le présent document) Document de garantie d'Axis...

  • Página 18: Présentation Du Matériel

    (reportez-vous à la d’alimentation Témoin page 28) DEL réseau Témoin DEL d’état Dimensions Microphone H x L x P = 94 x 144 x 132mm Poids AXIS 216FD/AXIS 216MFD = 425g (alimentation exclue) Poids AXIS 216FD-V/216MFD-V = 580g (alimentation exclue)

  • Página 19: Installation Du Matériel

    L’AXIS 216FD-V/216MFD-V peut aussi equipé avec un conduit en métal afin de protéger le câblage lorsqu'il est connecté par les ouvertures latérales. Consultez les figures de la page 18.

  • Página 20: Branchement Des Câbles

    Page 20 AXIS 216FD/216FD-V/216MFD/216MFD-V Guide d’installation Branchement des câbles 1. Connectez la caméra à votre réseau à l'aide d'un câble de réseau blindé. 2. Si vous le souhaitez, connectez des dispositifs externes, par exemple des dispositifs d'alarme. Reportez-vous à la page 28 pour plus d'informations sur les broches du connecteur pour terminaux.

  • Página 21: Attribution D'uNe Adresse Ip

    • En cas d'échec de l'attribution de l'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération. • Pour connaître les autres méthodes d'affectation ou de repérage de l'adresse IP de la caméra AXIS 216FD/216FD-V/216MFD/216MFD-V, par exemple sur d'autres systèmes d'exploitation, reportez-...
  • Página 22 5. Cliquez sur le bouton Page d'accueil pour accéder aux pages Web de la caméra. 6. Consultez la page 24 pour savoir comment définir le mot de passe. Remarque: AXIS 216FD et AXIS 216FD-V vont être visulaisées dans AXIS IP Utility comme AXIS 216FD, AXIS 216MFD et AXIS 216MFD-V comme AXIS 216MFD.
  • Página 23 Détection automatique 1. Vérifiez que la caméra est connectée au réseau et que l'alimentation est activée. 2. Démarrez AXIS Camera Management. Double-cliquez sur l'icône de l'AXIS 216FD/ 216FD-V/216MFD/216MFD-V lorsqu'elle apparaît dans la fenêtre de façon à ouvrir la page d'accueil.

  • Página 24: Définition Du Mot De Passe

    La page Live View (Vidéo en direct) de la caméra AXIS 216FD/216FD-V/216MFD/216MFD- V s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins. AXIS 216FD et AXIS 216FD-V vont être visulaisées dans le navigateur comme AXIS 216FD, AXIS 216MFD et AXIS 216MFD-V comme AXIS 216MFD Setup (Configuration): contient tous les outils nécessaires pour adapter la caméra à...

  • Página 25: Réglage De La Mise Au Point

    AXIS 216FD/216FD-V/216MFD/216MFD-V Guide d’installation Page 25 Réglage de la mise au point Ouvrez la page Live View (Vidéo en direct) dans l'interface Internet et effectuez les réglages suivants sur la caméra: 1. Dévissez la vis de verrouillage et les vis de réglage de l'inclinaison.
  • Página 26 Consultez la documentation de votre routeur pour obtenir davantage d'instructions. Pour de plus amples informations, visitez le site de support d'Axis à l'adresse www.axis.com/techsup.
  • Página 27 1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l'étiquette de la caméra AXIS 216FD/216FD-V. 3. Ouvrez une invite de commande sur votre ordinateur et entrez les commandes suivantes :...
  • Página 28 1 sortie transistor: permet de connecter des dispositifs externes, comme des relais ou DELs. Les dispositifs connectés peuvent être activés à l'aide d’AXIS VAPIX API, des boutons de sortie sur la page Live View (Vidéo en direct) ou à l'aide d'un type d'événement.

  • Página 29: Diagramme De Connexion

    AXIS 216FD/216FD-V/216MFD/216MFD-V Guide d’installation Page 29 Diagramme de connexion AXIS 216FD/216FD-V/216MFD/216MFD-V Par exemple, un bouton de commande 3.3V max. 50mA Témoins DEL Couleur Indication Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité...

  • Página 30: Plus D'iNformations

    Web. Pour plus d'informations, reportez-vous à l'aide en ligne ou au Manuel de l'utilisateur. Plus d'informations Le Manuel de l'utilisateur est disponible sur le site Web d'Axis, www.axis.com, ou sur le CD du produit vidéo réseau Axis fourni avec la caméra.

  • Página 31: Lieferumfang

    AXIS 216MFD/216MFD-V Installationsanleitung In dieser Anleitung wird die Installation der AXIS 216FD, AXIS 216FD-V, AXIS 216MFD und AXIS 216MFD-V Fixed Dome Network Camera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter www.axis.com/techsup zur Verfügung...
  • Página 32 Seriennummer, so dass Sie Netzwerk diese später griffbereit haben. -anzeige (LED) Status-anzeige (LED) Mikrofon Abmessungen H × B × T = 94 x 144 x 132mm Gewicht AXIS 216FD/216MFD = 425g (ohne Netzteil) Gewicht AXIS 216FD-V/216MFD-V = 580g (ohne Netzteil)

  • Página 33: Hardware Installieren

    Stromversorgungskabel durch die Wand oder von oben bzw. unten verlegt werden. Für die Öffnungen auf beiden Seiten der Kuppelhaube sind Abdeckplatten vorhanden. Das Kabel der AXIS 216FD-V/216MFD-V kann mit einem Metallrohr geschützt werden, wenn die Kamera über die seitlichen Öffnungen angeschlossen wird. Siehe die Abbildungen auf seite 32.

  • Página 34: Kabel Anschließen

    Seite 34 AXIS 216FD/216FD-V/216MFD/216MFD-V Installationsanleitung Die AXIS 216FD kan zusammen mit der AXIS 216FD Deckenhalterung angebracht werden, das erlaubt eine diskrete Montage der Kamera. Mehr Information zum Befestigungszubehör finden Sie unter www.axis.com Kabel anschließen 1. Verbinden Sie die Kamera über ein geschirmtes Netzwerkkabel mit dem Netzwerk.

  • Página 35: Ip-Adresse Zuweisen

    • Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse der AXIS 216FD/ 216FD-V/216MFD/216MFD-V (z. B. in anderen Betriebssystemen) finden Sie auf seite 41.

  • Página 36: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    6. Anweisungen zum Festlegen des Kennworts finden Sie auf seite 38. Hinweis: Die AXIS 216FD und AXIS 216FD-V werden in der AXIS IP Utility als 216FD angezeigt. AXIS 216MFD und AXIS 216MFD-V werden in der AXIS IP Utility als 216MFD angezeigt.

  • Página 37: Axis Camera Management - Mehrere Kameras/Große Installation

    Standardrouter für das Geräteein. 3. Klicken Sie auf OK. Hinweis: Die AXIS 216FD und AXIS 216FD-V werden in der AXIS Camera Management Software als 216FD angezeigt. AXIS 216MFD und AXIS 216MFD-V werden in der AXIS Camera Management Software als 216MFD angezeigt.

  • Página 38: Kennwort Festlegen

    Kennwort vergessen haben, muss die AXIS 216FD/216FD-V/216MFD/216MFD-V auf die Werkseinstellungen zurückgesetzt werden. (Siehe seite 40) 4. Klicken Sie auf Ja, um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.

  • Página 39: Installation Abschließen

    AXIS 216FD/216FD-V/216MFD/216MFD-V Installationsanleitung Seite 39 Bildschärfe einstellen Öffnen Sie die Seite Direktübertragung, und nehmen Sie folgende Einstellungen an der Kamera vor: 1. Lösen Sie die Fests- Einstellring zum Bildausgleich Schärferegler tellschraube und die Ein- stellschrauben zur Neigung. Zoomregler Einstellschraube 2. Drehen Sie das Objektiv in zur Neigung die gewünschte Position.

  • Página 40: Über Das Internet Auf Die Kamera Zugreifen

    Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports geschieht. Ausführliche Informationen zu diesem Thema finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support- Website unter www.axis.com/techsup.

  • Página 41: Andere Methoden Zum Festlegen Der Ip-Adresse

    IP-Adresse per ARP/Ping zuweisen 1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Sehen Sie nach der Seriennummer (S/N) auf dem Produktaufkleber der AXIS 216FD/216FD-V/ 216MFD/216MFD-V. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle ein: Syntax unter Windows: Beispiel für Windows...
  • Página 42 • 1 Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschloss- ene Geräte können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite Direktübertragung oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiviert (Ereigniskonfiguration > Port-Status) angezeigt, wenn das Alarm meldende Gerät eingeschaltet ist.

  • Página 43: Led-Anzeigen

    AXIS 216FD/216FD-V/216MFD/216MFD-V Installationsanleitung Seite 43 Anschlussschaltbild AXIS 216FD/216FD-V/216MFD/216MFD-V z. B. Schalter 3.3V max. 50mA LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet konstant bei einer Netzwerkverbindung mit 100 Mbit/s. Blinkt bei Netzwerkaktivität. Gelb Leuchtet konstant bei einer Netzwerkverbindung mit 10 Mbit/s. Blinkt bei Netzwerkaktivität.

  • Página 44: Werkseitige Standardeinstellungen Wiederherstellen

    4. Wenn die Statusanzeige grün leuchtet (dies kann bis zu einer Minute dauern), wurde die Kamera auf die werkseitigen Standardeinstellungen zurückgesetzt. 5. Installieren Sie die AXIS 216FD/216FD-V/216MFD/216MFD-V erneut. Wenden Sie dabei eines der in diesem Handbuch beschriebenen Verfahren an. Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen zurückgesetzt werden.

  • Página 45: Guida All'iNstallazione

    Guida all'installazione Nel presente documento vengono fornite le istruzioni per installare la AXIS 216FD, AXIS 216FD-V, AXIS 216MFD e AXIS 216MFD-V nella propria rete. Per tutti gli altri aspetti sull’utilizzo del prodotto, consultare il manuale dell’utente disponibile sul CD incluso nella confezione oppure visitare il sito Web all’indirizzo www.axis.com/techsup.

  • Página 46: Panoramica Dell'hArdware

    Indicatore di (LED) utilizzare come riferimento futuro. rete (LED) Indicatore di stato (LED) Microfono Dimensioni A x L x P = 94 x 144 x 132mm Peso AXIS 216FD/216MFD = 425g (senza alimentatore) Peso AXIS 216FD-V/216MFD-V= 580g (senza alimentatore)

  • Página 47: Installazione Dell'hArdware

    Su entrambi i lati del coperchio della cupola sono disponibili delle aperture. AXIS 216FD-V/216MFD-V puó anche essere adattata ad una conduttura metallica per la protezione del cablaggio, quando si collega tramite l'apertura laterale.

  • Página 48: Collegamento Dei Cavi

    Pagina 48 Guida all’installazione di AXIS 216FD/216FD-V/216MFD/216MFD-V Collegamento dei cavi 1. Collegare la videocamera alla rete mediante un cavo di rete schermato. 2. Connettere altre periferiche esterne (facoltativo) come, ad esempio, sistemi di allarme. Per informazioni sui pin della morsettiera di alimentazione, vedere pagina 56 3.

  • Página 49: Impostazione Di Un Indirizzo Ip

    • Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall a bloccare l’operazione. • Per altri metodi di assegnazione o di rilevazione dell’indirizzo IP per il dispositivo AXIS 216FD/216FD- V/216MFD/216MFD-V, ad esempio in altri sistemi operativi, vedere pagina 55.

  • Página 50: Axis Ip Utility: Videocamera Singola/Piccole Installazioni

    6. Vedere pagina 52 per istruzioni su come impostare la password. Note: AXIS 216FD e AXIS 216FD-V saranno mostrate in AXIS IP Utility come AXIS 216FD. AXIS 216MFD e AXIS 216MFD-V saranno mostrate in AXIS IP Utility come AXIS 216MFD.

  • Página 51: Axis Camera Management: Più Videocamere/Grandi Installazioni

    1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente. 2. Avviare AXIS Camera Management. Quando verrà visualizzato il dispositivo AXIS 216FD/AXIS 216MFD, fare doppio clic su di esso per aprire la home page. 3. Vedere pagina 52 per istruzioni su come impostare la password.

  • Página 52: Impostazione Della Password

    AXIS 216FD/216FD- V/216MFD/216MFD-V. Vedere pagina 56. 4. Se necessario, fare clic su Sì per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

  • Página 53: Regolazione Della Messa A Fuoco

    Guida all’installazione di AXIS 216FD/216FD-V/216MFD/216MFD-V Pagina 53 Regolazione della messa a fuoco Aprire la pagina Immagini dal vivo dell'interfaccia Web ed effettuare le seguenti operazioni nella videocamera: 1. Allentare la vite di fissaggio Ghiera di bilanciamento Levetta messa a fuoco...
  • Página 54 Accesso a AXIS 216FD/216FD-V/216MFD/216MFD-V da Internet Una volta installata, la videocamera AXIS 216FD/216FD-V/216MFD/216MFD-V è accessibile dalla rete LAN. Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico dei dati in entrata, operazione che solitamente viene effettuata su una porta specifica.

  • Página 55: Altri Metodi Di Impostazione Dell'iNdirizzo Ip

    Impostazione dell'indirizzo IP con ARP/Ping 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie indicato sull'etichetta di AXIS 216FD/216FD-V/216MFD/216MFD-V. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:...
  • Página 56 • 1 uscita transistor - per connettere apparati esterni come relays o LED. Le perife- riche connesse possono essere attivate mediante AXIS VAPIX API, o i pulsanti di controllo nella pagina Immagini dal vivo, o oppure tramite il Tipo Evento.

  • Página 57: Schema Delle Connessioni

    Guida all’installazione di AXIS 216FD/216FD-V/216MFD/216MFD-V Pagina 57 Schema delle connessioni AXIS 216FD/216FD-V/216MFD/216MFD-V Esempio: pulsante 3.3V max. 50mA Indicatori LED Colore Indicazione Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.

  • Página 58: Ripristino Delle Impostazioni Di Fabbrica

    È possibile inoltre ripristinare le impostazioni di fabbrica mediante l’interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o il Manuale per l'utente. Ulteriori informazioni Il Manuale per l’utente è disponibile sul sito Web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto. Suggerimento Visitare il sito di Axis all’indirizzo www.axis.com/techsup per verificare se sono...

  • Página 59: Pasos Para La Instalación

    AXIS 216MFD/216MFD-V Guía de instalación Esta guía de instalación incluye las instrucciones necesarias para instalar la AXIS 216FD, AXIS 216FD-V, AXIS 216MFD, y AXIS 216MFD-V en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página www.axis.com/techsup.

  • Página 60: Presentación Del Hardware

    Indicador de red (LED) Indicador de estado (LED) Micrófono Dimensiones Alt. x Anch. x Prof. = 94 x 144 x 132mm Peso AXIS 216FD/216MFD = 425g (fuente de alimentación no incluida) Peso AXIS 216FD-V/216MFD-V= 580g (fuente de alimentación no incluida)

  • Página 61: Instalación Del Hardware

    Existen placas de cubiertas para aberturas a los dos lados de la cubierta de la cúpula. El AXIS 216FD-V/ 216MFD-V puede instalarse con un conducto de metal para la protección del cableado si se conecta por las aberturas laterales.

  • Página 62: Conexión De Los Cables

    Página 62 AXIS 216FD/216FD-V/216MFD/216MFD-V Guia de instalación Conexión de los cables 1. Conecte la cámara a la red con un cable de red blindado. 2. También puede conectar dispositivos externos, como dispositivos de alarma. Para obtener más información sobre los pines de conectores de terminales, consulte la página 70.

  • Página 63: Configuración De Una Dirección Ip

    • Si no puede asignar la dirección IP, compruebe que no haya ningún firewall que bloquee la operación. • Consulte la página 66 para conocer otros métodos para asignar o detectar la dirección IP de la AXIS 216FD/216FD-V/216MFD/216MFD-V, por ejemplo, en otros sistemas operativos.

  • Página 64: Axis Ip Utility: Para Cámaras Individuales O Instalaciones Pequeñas

    6. Consulte la página 66 para obtener instrucciones sobre cómo configurar la contraseña. Notas: Las AXIS 216FD y AXIS 216FD-V serán mostradas en el AXIS IP Utility como AXIS 216FD. Las AXIS 216MFD y AXIS 246MFD-V serán mostradas en el AXIS IP Utility como AXIS...

  • Página 65: Axis Camera Management: Para Varias Cámaras E Instalaciones Grandes

    1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando aparezca la AXIS 216FD/AXIS 216MFD en la ventana, haga doble click en el icono para abrir la página de inicio.

  • Página 66: Configuración De La Contraseña

    AXIS 216FD/216FD-V/216MFD/216MFD-V a los valores iniciales. Consulte la página 70. 4. En caso necesario, haga clic en Sí para instalar el AMC (AXIS Media Control) y así permitir la visualización del vídeo continuo en Internet Explorer. Para ello, debe tener derechos de administrador en su ordenador.

  • Página 67: Ajuste Del Enfoque

    AXIS 216FD/216FD-V/216MFD/216MFD-V Guia de instalación Página 67 Ajuste del enfoque Abra la página En vivo en la interfaz Web y realice los ajustes siguientes en la cámara: 1. Afloje el tornillo de blo- Anillo de balance Botón de Botón del zoom...
  • Página 68 Acceso a la AXIS 216FD/216FD-V/216MFD/216MFD-V desde Internet Una vez instalada, puede acceder a la AXIS 216FD/216FD-V/216MFD/216MFD-V desde su red local (LAN). Para acceder a la cámara desde Internet, los routers de red deben estar configurados para permitir el tráfico de datos de entrada, que normalmente se efectúa en un puerto específico.

  • Página 69: Otros Métodos Para Configurar La Dirección Ip

    Configuración de la dirección IP con ARP/Ping 1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (N/S) en la etiqueta de la AXIS 216FD/216FD-V/216MFD/ 216MFD-V.
  • Página 70 • 1 salida de transistor: Para conectar relés y LEDs. Se pueden activar dispositivos conectados mediante AXIS VAPIX API, los botones de salida de la página En vivo o mediante un tipo de evento. La salida se mostrará activa (Configuración de eventos >...

  • Página 71: Diagrama De Conexiones

    AXIS 216FD/216FD-V/216MFD/216MFD-V Guia de instalación Página 71 Diagrama de conexiones AXIS 216FD/216FD-V/216MFD/216MFD-V p. ej. botón pulsador 3.3V max. 50mA Indicadores LED Color Indicación Verde Fijo para indicar conexión a una red de 100 Mbit/s, parpadeo para indicar actividad de red Ámbar...

  • Página 72: Restablecimiento De Los Valores Iniciales

    Web. Si desea más información, consulte la ayuda en línea o el manual del usuario. Más información Podrá acceder al manual del usuario desde el sitio Web de Axis www.axis.com, o bien a través del CD sobre el producto de vídeo de red de Axis suministrado con la cámara.
  • Página 74 AXIS 216FD/FD-V/MFD/MFD-V Installation Guide v4.2 June 2010 Copyright © Axis Communications AB, 2007 - 2010 Part No. 39837...
