DESCRIPTION ET FONCTIONNEMENT

Le FSP-201 est un détecteur de mouvements qui réduit
l'éclairage selon le mouvement. Ce détecteur fin et à profil bas
est conçu pour être installé dans le bas du corps d'un luminaire.
Le module de lentille IRP se connecte au FSP-201 à travers un
orifice de 3,30 cm (1,30 po) de diamètre.
Les détecteurs utilisent la technologie de détection par
infrarouges passifs (IRP) qui réagit à des changements
d'énergie infrarouge (chaleur de corps en mouvement) dans la
zone de portée. Une fois que le détecteur de détecte plus de
mouvements et que le délai s'écoule, les lumières passeront
du mode haut au mode bas et finiront par s'éteindre, selon les
réglages souhaités. Les détecteurs doivent « voir » directement
le mouvement d'un occupant ou d'un objet en mouvement pour
le détecter, il est donc nécessaire de réfléchir soigneusement à
l'emplacement du luminaire à détecteur et au choix de la lentille.
Évitez de disposer le détecteur à un endroit où des obstacles
pourraient bloquer le champ de vision du détecteur.
Le FSP-201 fonctionne à 12 - 32 VCC. Il est conçu pour être
installé dans des environnements intérieurs et extérieurs.

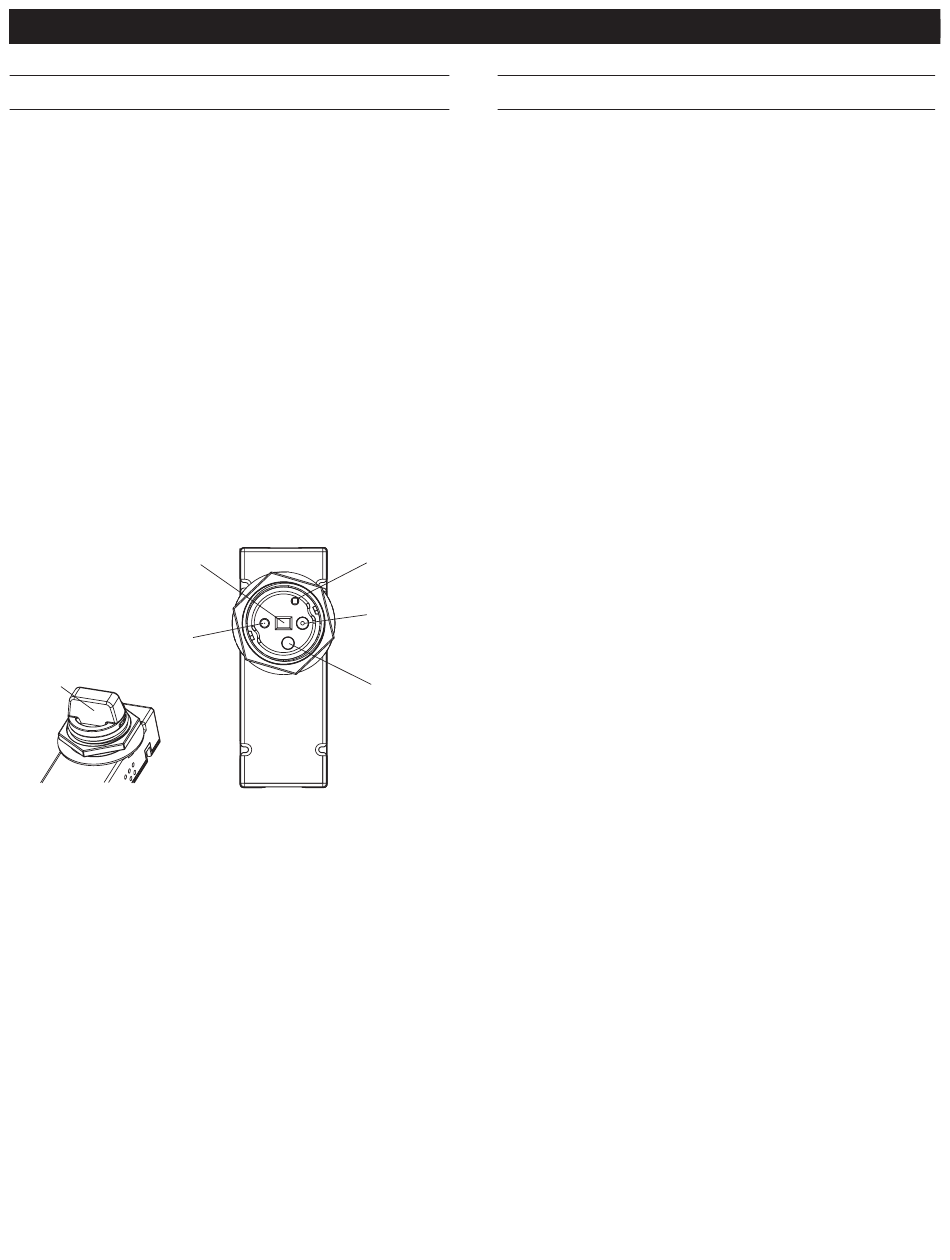

Détecteur IRP
DEL rouge de
l'indicateur de
mouvement
Capuchon protecteur des détecteurs
REMARQUE: Retirez le capuchon
protecteur avant d'utiliser
Une fois allumé, le FSP-201 fonctionnera selon les paramètres
par défaut. Si des ajustements sont nécessaires, l'outil de
configuration IR sans fil Wattstopper FSIR-100 doit être utilisé.
INSTRUCTIONS EN FRANÇAIS
Tension ............................................................................12 - 32 VCC
Consommation de courant ........................................15 mA maximum
Bornes de raccordement
Température de fonctionnement ....... -40 °C (-40 °F) à 80 °C (176 °F)
Couple de l'écrou de serrage ...................... 2,8-3,4 N m (25-30 po-lb)
Dimensions
Poids
Portée
Réglages et caractéristiques
Détecteur de
luminosité
Émetteur IR
Récepteur IR
Réglages par défaut
OUVREZ L'APPAREIL pour l'installer dans un boîtier classé selon
les consignes d'installation.
5
SPÉCIFICATIONS
Tension d'entrée primaire ....................................+VCC, Com, Ctrl
Sortie de régulation .............................................100 mA maximum
Tension du gradateur .................Dim + (violet), Dim - (gris), Masse
Utilisez un conducteur en cuivre toronné solide ou étamé
.................................................................... 18AWG - 20AWG
Col ............................................... 33,0 mm de diamètre (1,30 po)
Hauteur du col .................................................. 16,3 mm (0,64 po.)
Corps ............35,1 mm x 96,5 mm x 22,9 mm (1,38 x 3,8 x 0,9 po)
............................................................................ 70 g (2,4 oz)
Lentille FSP-L2 @ 2,4 m (8 pi) de hauteur ....................jusqu'à 13,4 m
.........................................................................(44 pi) de diamètre
Lentille FSP-L3 @ 6 m (20 pi) de hauteur .....................jusqu'à 12,2 m
.........................................................................(40 pi) de diamètre
Lentille FSP-L7 @ 12,2 m (40 pi) de hauteur................jusqu'à 30,4 m
...................................................................... (100 pi) de diamètre
Mode haut ........................................................................ 0 V, -10 V
Mode bas .................................................... . . . . 0 V - 9,8 V, éteint
Délai ................................................... 30 secondes, 1 min - 30 min
Heure limite .......................... Désactiver, 1 min - 59 min ,1 hr - 5 hr
Sensibilité ... Sur luminaire, Hors luminaire, Basse, Moyenne, Max
Point de consigne de maintien ..........Auto, Désactiver, 1 fc - 250 fc
Augmentation lumineuse ....................... Désactiver, 1 sec - 60 sec
Diminution lumineuse ............................ Désactiver, 1 sec - 60 sec
Point de consigne de la cellule photovoltaïque pour la Marche/Arrêt
.................................................................Désactiver, 1-250 fc
Mode haut ............................................................................. + 10 V
Mode bas .......................................................................... . . . . 1 V
Retardateur ..........................................................................+ 5 min
Heure limite ................................................................................1 hr
Sensibilité ................................................................................Max
Point de consigne de maintien ........................................Désactiver
Augmentation lumineuse ................................................Désactiver
Diminution lumineuse .....................................................Désactiver
Point de consigne de la cellule photovoltaïque pour la Marche/Arrêt
................................................................................Désactiver
