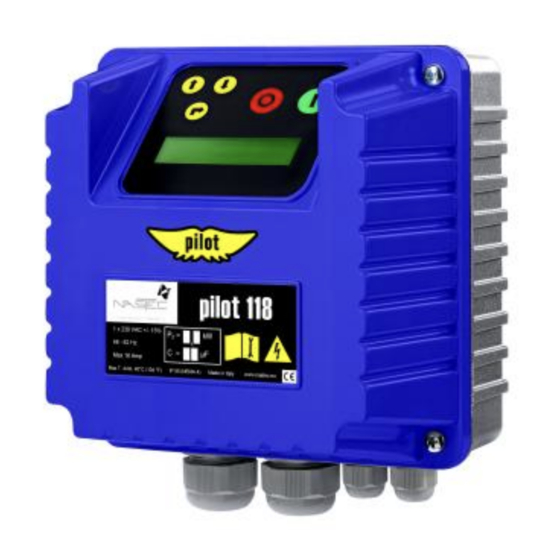

Resumen de contenidos para NASTEC pilot Serie
- Página 1 Manual de operaciones pilot manPILOT_esp_03.docx...
-
Página 2: Tabla De Contenido
Sommario 1. Introducción ..................................3 2. Instrucciones de seguridad ..............................3 3. Características técnicas..............................4 4. Montaje en la pared ................................4 5. Cableado eléctrico ................................5 5.1 PILOT 112 - 118 ..................................5 5.2 PILOT 312 – 325 ..................................7 6. -
Página 3: Introducción
Los daños debidos al transporte, instalación incorrecta, o uso impropio anulará la garantía. La manipulación o desmontaje de cualquier componente automatícamente anulará la garantía. NASTEC no se hace responsable de cualquier daño en personas o propiedad debido a uso impropio de sus productos. -
Página 4: Características Técnicas
3. Características técnicas Voltaje [+/- 10%] Maxima Modelo Peso [kg] 50/60 Hz corriente PILOT 112 1 X 230 VAC 12 A PILOT 118 1 X 230 VAC 18 A PILOT 312 3 X 400 VAC 12 A PILOT 325 3 X 400 VAC 25 A PILOT 330 3 X 400 VAC... -
Página 5: Cableado Eléctrico
5. Cableado eléctrico 5.1 PILOT 112 - 118 Linea de energia Salida del motor. Para reconocer las fases de un motor monofascio es suficiente realizar 3 medidas de resistencia y comparar los valores tal como se muestra a continuacion:... - Página 6 Condensador de marcha. Condensador de arranque. El condensador de arranque debe ser apagado al final del proceso de inicio con un relè externo controlado por un temporizador espcial (3 segundos) o por un voltimetro. 230 VAC , contacto calientes cuadno PILOT està alimentado.
-
Página 7: Pilot 312 - 325
La elección de hacer funcionar un condensador (PSC) y de iniciar un condensador (SC) debe estar en relación a las características eléctricas del motor, mostradas en la placa del mismo. Contacte al fabricante del motor por mayor información. Verifique, una vez que el cableado haya sido hecho, antes de cerrar la cubierta de PILOT, que dentro del dispositivo no quedaron otros objetos. - Página 8 Linea de energia. Salida del motor. Terminales de tierra.
- Página 9 Relè de alarma: NC, COM: normalmente cerrado: cuando ocurre una alarma, los contactos se abriran. NO, COM: normalmente abierto: cuando ocurre una alarma, los contactos se cerraran. Contactos de entrada digital: para arrancar y detener el motor: 1. 0V,IN1 2. 0V,IN2 Los contactos de entrada digital pueden ser configurados via software como NA o NC.
-
Página 10: Uso Y Programación
6. Uso y programación 6.1 La pantalla ENTER STOP motor RESET alarma desplazamiento desplazamiento START motor 6.2 Vista inicial Cuando PILOT está encendido se muestra la versión del software. Entonces se abre la vista del usuario la cual puede ser ajustada con los botones de desplazamiento y está compuesta como sigue: I es el valor de corriente detectado. -
Página 11: Menú De Programación
6.3 Menú de programación Cuando PILOT está en modo STOP, presionando ENTER se accede al menú. Presione STOP para salir de menù de programacion y volver a la pantalla original. parametro por defecto descripcion Se requiere una password para ingresar al menú. (por defecto 001). PASSWORD X X X Corriente máxima absorbida por el motor por encima de la cual PILOT... -
Página 12: Alarma Y Protección
PILOT reinicia la carga automáticamente y sin notificación previa si: Falta el agua. Luego de una recuperación del suministro de energía si PILOT estaba haciendo funcionar la bomba. Abriendo o cerrando una entrada digital. Reseteo por alarma de voltaje bajo. Desconecte PILOT de la fuente principal de energía antes de realizar cualquier trabajo. -
Página 13: Asistencia Técnica
8. Asistencia técnica Para requerir asistencia técnica se ruega dirigirse al revendedor autorizado facilitando las siguientes informaciones. Cuanto mayor es el grado de detalle facilitado, mas sencillo y rápido será la resolución del problema. Modelo Codigo de serie versión software (aparece en la pantalla cuando se enciende PILOT) _.__ Tensión de línea: ___ [V]... -
Página 14: Declaración De Conformidad
DECLARACIÓN DE CONFORMIDAD Según: Directiva de Máquinas 2006/42/CE Directiva Baja Tension 2006/95/CE Directiva EMC 2004/108/CE PILOT es un dispositivo electrónico para conectar a otras maquinas eléctricas con las cuales viene a formar una sola unidad. Es necesario, por tanto, que la puesta en servicio de esta unidad (provista de todos sus órganos auxiliares) sea efectuada por personal calificado. - Página 15 NOTE Copyright NASTEC srl NASTEC se reserva el derecho de modificar la información contenida en este manual sin previo aviso. Nastec srl, Via della Tecnica, 8, 36024, Mossano, Vicenza, Italy, Tel. +39 0444 886289, Fax +39 0444 776099, www.nastec.eu, info@nastec.eu...
