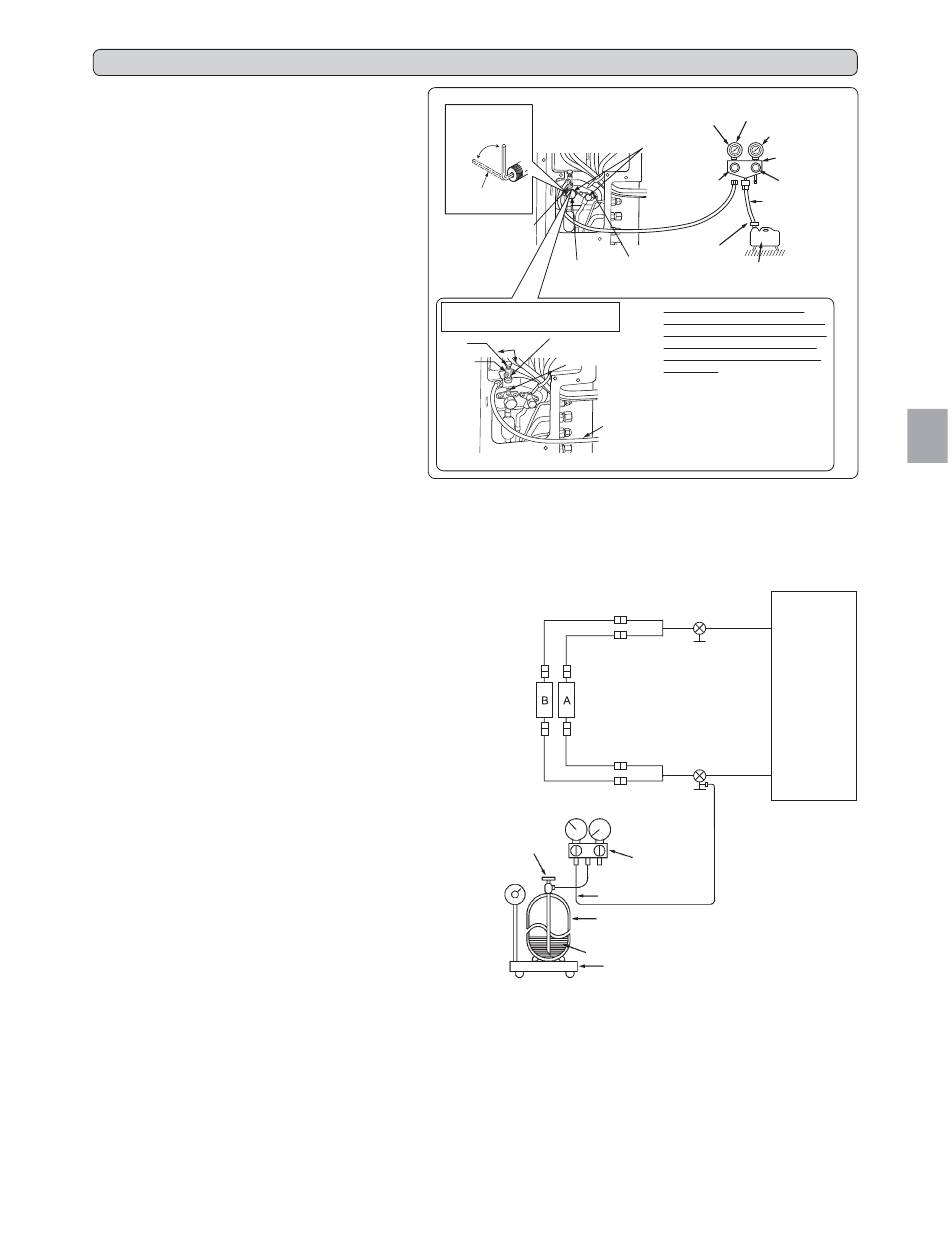

4. PROCEDURES DE PURGE, TEST DE CONTROLE DES FUITES ET ESSAI DE FONCTIONNEMENT
4-1. PROCEDURES DE PURGE ET TEST DE
CONTROLE DES FUITES
1) Retirez les bouchons des ouvertures de service des robinets
d'arrêt des deux côtés des tuyaux de réfrigérant. (Les robinets
d'arrêt sont entièrement fermés à la livraison.) Laissez-les
fermés.
2) Raccordez le collecteur à jauge aux ouvertures des robinets
d'arrêt.
3) Purgez le système à 4000 microns via les deux vannes de
service. Les jauges du collecteur système ne peuvent pas être
utilisées pour mesurer la dépression. Une jauge micrométrique
doit toujours être utilisée. Cassez la dépression en introduisant
de l'azote (N2) dans la soupape de refoulement de service à 0
PSIG.
4) Purgez le système à 1500 microns. Cassez la dépression en
introduisant de l'azote (N2) dans la soupape de refoulement
de service à 0 PSIG.
5) Purgez le système à 500 microns.
6) Fermez les vannes du collecteur à jauge, arrêtez la pompe et
effectuez un test d'augmentation de 30 minutes.
7) Le système doit conserver la dépression à 500 microns pen-
dant 1 heure au minimum.
8) Ouvrez complètement les robinets d'arrêt des deux côtés des
tuyaux de liquide et de gaz. La mise en service sans ouvrir
complètement les robinets d'arrêt diminue le rendement de
l'appareil et peut être source de panne.
9) Reportez-vous au point 1-3 et chargez la quantité de réfrigé-
rant supplémentaire recommandée si nécessaire. Veillez à
charger lentement le liquide réfrigérant. Sinon, la composition
de réfrigérant dans le système peut changer et affecter les
performances du climatiseur.
10) Déposez les collecteurs à jauge, replacez et serrez les bou-
chons des ouvertures de service.
11) Test de contrôle des fuites

4-2. RECHARGE DE GAZ

Charger du gaz pour l'appareil.
1) Relier la bouteille de gaz sur l'orifice de service du robinet d'arrêt.
2) Effectuer la purge d'air de la canalisation (ou du flexible) venant du
cylindre de réfrigérant.
3) Charger la quantité de réfrigérant spécifiée tout en laissant fonctionner
le climatiseur en mode de refroidissement.
Remarque:
En cas d'ajout de réfrigérant, respecter la quantité précisée pour le cycle
de réfrigération.
PRECAUTION:
En cas de supplément de charge, assurez-vous de charger le réfrigé-
rant sous sa forme liquide. Si le réfrigérant est chargé sous sa forme
gazeuse, sa composition risque de se modifier à l'intérieur du système
et le fonctionnement normal du climatiseur peut s'avérer impossible.
De plus, chargez le réfrigérant lentement pour éviter tout blocage du
compresseur.
Pour maintenir une pression élevée dans le cylindre de gaz, le réchauffer
avec de l'eau chaude [d'une température inférieure à 140°F (40°C)] pen-
dant la saison froide. Ne jamais utiliser une flamme vive ou de la vapeur
pour effectuer cette opération.
*4 à 5 tours
Bouchon du robinet d'arrêt
(couple 15 à 22 pi-lb, 19,6 à
*Fermer
29,4 N•m, 200 à 300 kgf▪cm)
*Ouvrir
Clé hexagonale
Bouchon de
l'ouverture de service
(couple 10 to 13 pi-lb,
13,7 à 17,7 N•m, 140
à 180 kgf•cm)
Robinet d'arrêt
pour GAZ
Précautions à prendre lors de l'uti-
lisation de la vanne de commande
Fermer
Corps
A
Ouvrir
Ouverture de service
Vanne de
commande
A
Tuyau de charge
(pour le modèle
R410A)
Raccord
Raccord
Appareil
intérieur
Raccord
Raccord
Vanne de fonction-
nement du cylindre
de réfrigérant (pour
le R410A)
Conduite flexible de char-
gement (pour le R410A)
Cylindre de gaz réfrigérant
pour R410A, avec siphon
Réfrigérant (liquide)
Echelle électronique pour
la charge de réfrigérant
Manomètre combiné
–14,7 psi [Jauge]
(pour le modèle R410A)
(–0,101 MPa)
Manomètre
(pour le modèle R410A)
Vanne du collecteur à
jauge (pour le modèle
R410A)
Poignée
Poignée haute
basse
Tuyau de charge
(pour le modèle R410A)
Adaptateur anti-reflux
Robinet d'arrêt
Pompe à vide
pour LIQUIDE
(pour le modèle R410A)
Lorsque vous fixez la vanne de
commande à l'ouverture de service,
le noyau de vanne peut se déformer
ou se relâcher en cas de pression
excessive. Cela peut entraîner une
fuite de gaz.
Lorsque vous fixez la vanne de com-
mande à l'ouverture de service, veillez
à ce que le noyau de vanne soit en
position fermée, puis serrez la partie
A. Ne serrez pas la partie A ou ne
tournez pas le corps lorsque le noyau
de vanne est en position ouverte.
Robinet d'arrêt
Conduite
de liquide
Appareil
extérieur
Vanne d'arrêt avec
port d'entretien
Conduit de
gaz réfrigérant
Jauge collectrice
(pour le R410A)
