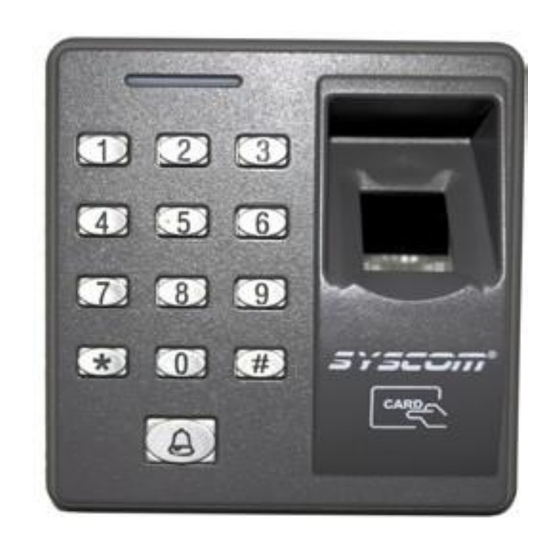

Control de Acceso X7
Manual de Instalación y Programación

Publicidad

Tabla de contenido
loading

Manuales relacionados para AccessPRO Acceso X7

Resumen de contenidos para AccessPRO Acceso X7

  • Página 1 Control de Acceso X7 Manual de Instalación y Programación...

  • Página 2: Instalación Del Dispositivo

    1- Instalación del dispositivo Utilizando la plantilla incluida en el equipo, realice las perforaciones en la pared donde estará instalado el equipo, de acuerdo las marcas en la plantilla, las perforaciones servirán para atornillar el equipo a la pared o para el cableado correspondiente.

  • Página 3: Operaciones De Administrador

    2.- Operaciones de Administrador 2.1 Es necesario autentificarse como administrador para poder acceder al modo de programación. 1. Presione * (Se apaga el led verde y emite un beep largo). 2. Presione #. 3. Presione la contraseña por default 1234. 4.

  • Página 4: Registro De Usuarios (Huellas Y Tarjetas)

    3. Administración de usuarios. 3.1 Registro de usuarios (huellas y tarjetas) 1. Acceda a modo de programación. 2. Presione 1 (Se enciende el led verde y emite un beep largo) 3. Procedimientos de registro: Huella: Presente la huella en el lector 3 veces. Al terminar emite un beep largo. Tarjetas: Presente la tarjeta de proximidad en el lector.
  • Página 5 Salida Wiegand 3.3 Cambiar en lodo de verificación de usuarios. 1. Acceda a modo de programación. 2. Presione 5 (se enciende el led verde y emite un beep largo). 3. Presione el número del modo de autentificación según la tabla en la parte de abajo.
  • Página 6 3.6 Borrar todos los usuarios. 1. Acceda a modo de programación. 2. Presione 9 (Se enciende el led verde y emite un beep largo). 3. Presione 9 de nuevo (Se enciende el led verde y emite un beep largo). 4. Sale de programación automáticamente. 4.

  • Página 7: Comunicación

    Comunicación 4.3 Configuración de retardo de sensor de puerta. Establece que se permite mantener la puerta abierta después de una verificación de usuario. Si después de este tiempo la puerta se mantiene abierta se activará el buzzer del X7 hasta que la puerta sea cerrada o si después de 30 segundos de activarse el buzzer la puerta continua abierta se activará...
  • Página 8 5. Configuración de salida de alarma. 5.1 Configuración de salida de alarma (relevador auxiliar). El X7 cuenta con una salida de alarma que se puede activar por los siguientes eventos: 1. Alarma por tamper (sabotaje): si el lector detecta que ha sido desmontado. 2.

  • Página 9: Configuración De Alarma Por Verificación Fallida:

    5.2 Configuración de alarma por verificación fallida: Después de 3 intentos fallidos de verificación se activa la salida de alarma. Para cambiar la configuración: 1. Acceda a modo de programación. 2. Presione 0 (Se enciende el led verde y emite un beep largo). 3.

  • Página 10: Cableado Y Conexiones

    5. Cableado y conexiones Color Función 12V+ 12V+ Rojo 12V+ Negro 12V- Gris Botón Negro Tierra Blanco Sensor de puerta Azul Normalmente abierto COM1 Rojo Común COM1 Amarillo Normalmente Cerrado Naranja Salida alarma Verde Salida alarma BELL- Morado Salida (-) timbre BELL+ Café...

  • Página 11: Características

    6. Características - Lector de huella, proximidad y teclado autónomo para interiores. - Sensor óptico. - Lector de proximidad integrado. - Memoria de 200 huellas / 2,000 tarjetas / 8 contraseñas. - Salida de relevador (NO/NC/COM) Máximo 12 VCD 1ª. - Salida de alarma.
