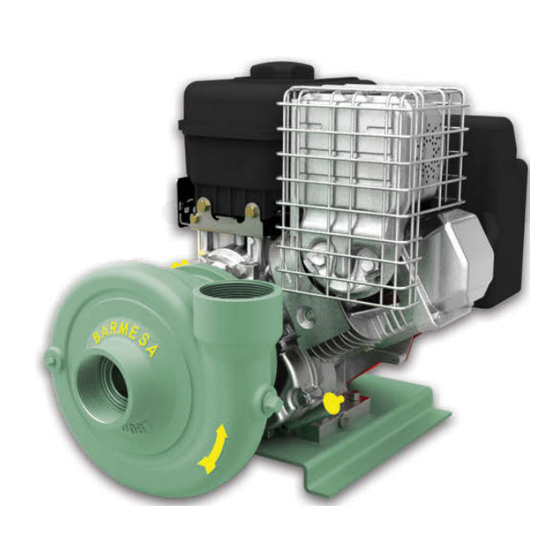

- Página 1 Manual de Instalación, Operación y Mantenimiento Motobomba Centrífuga Serie CG 15 CG 20 CG 30 CG barnes.com.mx ¡IMPORTANTE! - Lea todas las indicaciones en este manual antes de operar o dar mantenimiento a la bomba.
-
Página 2: Información General De Seguridad
No fume Manténgase alejado de las materiales. Cada producto Barmesa se ni encienda fuego mientras aberturas de succión y descarga. examina cuidadosamente para asegurar agrega combustible al tanque. -
Página 3: Especificaciones
Especificaciones SUCCIÓN: 1½", 2" y 3" NPT horizontal. DESCARGA: 1½", 2" y 3" NPT vertical, 4 posiciones. CUERPO: Hierro gris ASTM A-48 clase 30. ACOPLAMIENTO: Hierro gris ASTM A-48 clase 30. IMPULSOR: 5 álabes, cerrado, balanceado dinámicamente. Hierro gris ASTM A-48 clase 30. SELLO: Mecánico, lubricado por agua. -
Página 4: Dimensionales
Dimensionales 15 CG 16" 16" 15.25" 15.25" 2.25" DESCARGA DE 1½" SUCCIÓN DE 1½" 10.5" 10.5" MARCA MODELO HP ARRANQUE Tek-Pro T160 Retráctil 5.25" 5.25" Honda GX160 Retráctil B&S 122332 Retráctil 11.25" 11.25" 10.5" 10.5" 20 CG 19.596" 19.596" 18" 18"... -
Página 5: Recomendaciones Y Advertencias
Recomendaciones y Advertencias Al recibir la bomba Interrupción Un colador o cedazo deberá ser instalado Debe inspeccionarla por daños o La operación de bombeo puede ser en la succión para prevenir la entrada de faltantes. Si el daño ha ocurrido, presente objetos. -
Página 6: Instalación Y Servicio
Instalación y Servicio Instalación del Sello ¡IMPORTANTE! - Siempre desconecte la Identifique con especial atención todas bomba antes de aplicar mantenimien- las partes de las figuras 1 y 2. El anillo y el to, servicio o reparación para evitar asiento están pulidos perfectamente, por descargas eléctricas. -
Página 7: Refacciones Y Lista De Partes
Refacciones y Lista de Partes 15 CG *IMAGEN REPRESENTATIVA barnes.com.mx ITEM # PARTE DESCRIPCIÓN 31020062 BASE PROTECTORA TUBULAR MOTOR B&S 123432 MOTOR HONDA GX160K1-PX SFE160 T SHAFT 92010012 ARANDELA DEFLECTORA Ø3/4" ARANDELA DE PRESIÓN Ø1/4" ARANDELA PLANA Ø1/4" TUERCA 1/4" 92010003 AMORTIGUADOR P/ BASE AL8M, AL13M 31030153 CONJUNTO DE SELLO 3/4"... - Página 8 Refacciones y Lista de Partes 20 CG y 30 CG *IMAGEN REPRESENTATIVA ITEM # PARTE DESCRIPCIÓN MOTOR B&S 203432 MOTOR HONDA GX270K1-PX barnes.com.mx SFE270 P SHAFT MOTOR B&S 326431 MOTOR HONDA GX390K1-PX MOTOR SFE390 P SHAFT 92010014 ARANDELA DEFLECTORA 1¼" 03010059 ACOPLAMIENTO 30CG-BS-326431 03010058 ACOPLAMIENTO 20-30CG 92010088 EMPAQUE "O-RING"...
-
Página 9: Problemas De Operación
Problemas de Operación Siempre desconecte la bomba antes de aplicar un mantenimiento, servicio o reparación, para evitar descargas eléctricas. PROBLEMA CAUSA REVISIÓN A) El motor no gira. 1. Impulsor congelado - Limpiar o sustituir si se requiere. o corrido. 2. Impulsor obstruido o - Remueva el cuerpo de la bomba y límpielo.
