somikon PX-3697-675 Manual De Instrucciones

Estimado cliente,

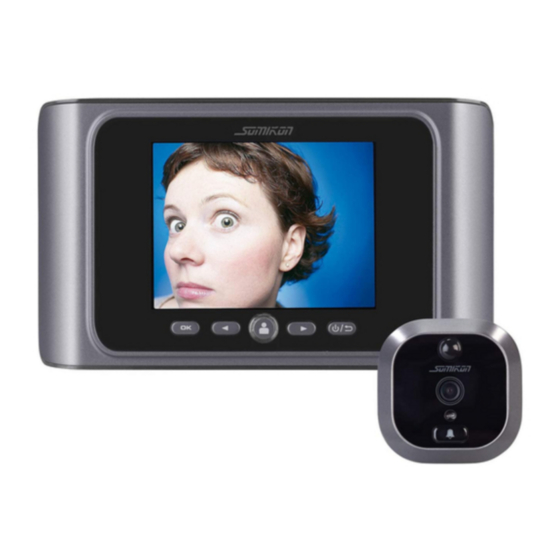

Gracias por adquirir la cámara mirilla digital inteligente con
detección de movimiento. Lea estas instrucciones de
funcionamiento y siga la información y los consejos que se
enumeran para que pueda utilizar su nueva cámara mirilla de
forma óptima.
alcance de entrega
•
Monitor LCD para el interior de la puerta
•
Mirilla digital
•
Cable micro USB
•
2 pares de tornillos
•
Herrajes metálicos
•
adaptador de corriente
•
operación manual
También se requiere: tarjeta microSD (para grabaciones de
fotos y películas)
Detalles técnicos
Alcance de 2 m
Sensor PIR
Ángulo de detección de 100 °
Batería de iones de litio 3,7 V, 1.800 mAh
Clasificación 5 V CC, 1 A
Clase de
Protección de baja tensión
protección III
100-240 V CA, 50/60 Hz, 0,2
Entrada
A
adaptador
de salida 5 V CC, 1 A
corriente
Clase de Protección de aislamiento
protección II doble o reforzado
mirilla Ø 13-58 mm
Espesor de puerta 35-105 milímetros
tarjeta micro SD Soportado hasta 32 GB
Formato de archivo JPG, AVI
Colocarse Hasta 2 meses
Atención al cliente: +49 7631/360 - 350
Importado de:
PEARL.GmbH | PEARL Straße 1–3 | D-79426 Buggingen
Cámara de mirilla digital
con detección de movimiento
Detalles de producto
4
3
5 6
2
1
12
10
11
7 ► botón
1 cámara
Botón de encendido /
2 detector de movimiento 8
apagado / retroceso
3 monitor LCD 9 Botón de respuesta
ranura para tarjeta
4 10 Puerto micro USB
microSD
5 Botón Menú / Aceptar 11 Botón de campana
6 Botón ◄
12 LED de infrarrojos
Montaje
Cargue completamente la batería antes de usarla por primera
vez. Conecte la fuente de alimentación a su cámara mirilla y una
toma adecuada.
1. Retire la mirilla óptica. El orificio de la puerta expuesta debe
tener entre 13 y 58 mm para poder utilizar la cámara mirilla.
2. Ahora atornille ligeramente dos tornillos de fijación en la
mirilla digital. Los tornillos más cortos son adecuados para
puertas con un grosor de hasta 65 mm, los tornillos más
largos para 65-95 mm. Si la puerta es aún más gruesa (hasta
105 mm), necesitará tornillos especiales más largos que
puede obtener en tiendas especializadas o ferreterías.
3. Retire la película protectora de las superficies adhesivas,
inserte la mirilla desde el exterior a través del orificio de la
puerta y fíjela con los puntos adhesivos. Asegúrese de que la
Manual de instrucciones - página 1
mirilla esté fijada correctamente: con el botón de campana
abajo y la detección de movimiento arriba. Cuando todo esté
ensamblado correctamente, el conector FPC quedará hacia
arriba.
7 8
4. Guíe con cuidado el cable con el conector FCP a través de la
ranura del accesorio de metal. Fije el herraje desde el interior
con los tornillos enroscados en la abertura de la mirilla. Las
9 grandes aberturas para la inserción están a la izquierda.
5. Una vez que haya fijado la conexión con los tornillos, apriete
con cuidado el cable.
6. Ahora conecte el monitor LCD:
Inserta la tarjeta microSD.
© REV5 - 16/10/2019 - BS / SL // MF
PX-3697-675
