Toro TSSCWP Guía De Instalación Y Programación

Toro TSSCWP Guía De Instalación Y Programación

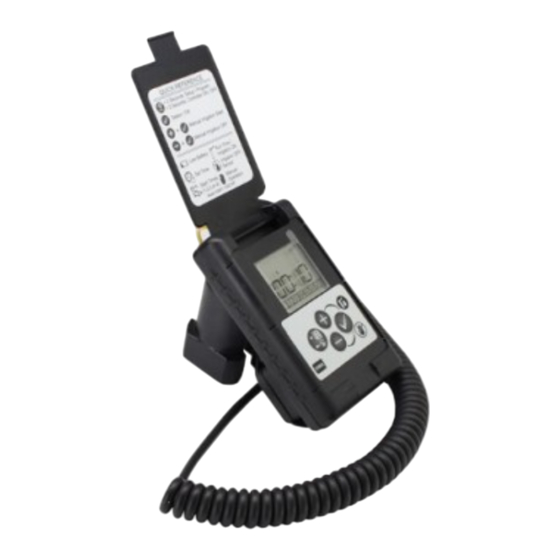

Programador monoestación, estanco
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Características
• Hasta 4 ciclos de riego por día
• Fácil instalación y programación
• Alimentado por batería
• Estanco y resistente a la intemperie
Programador monoestación, estanco
Programador monoestación, estanco
Guía de instalación y programación
Guía de instalación y programación
Pieza Nº: TSSCWP
1234
AM
PM
24
1 2 3 4 5 6
7
15

Publicidad

Tabla de contenido
loading

Manuales relacionados para Toro TSSCWP

Resumen de contenidos para Toro TSSCWP

  • Página 1 Guía de instalación y programación Características • Hasta 4 ciclos de riego por día 1234 • Fácil instalación y programación • Alimentado por batería 1 2 3 4 5 6 • Estanco y resistente a la intemperie Pieza Nº: TSSCWP...

  • Página 2: Tabla De Contenido

    Contenido Identificación de piezas ......................17 Instalación de la batería ......................18 Conexión del PME a una válvula ..................19 Pantalla LCD ........................20 Programación del PME ......................21 Reloj de 24 horas o AM/PM ....................21 Ajuste del reloj ........................22 Ajuste del día actual ......................

  • Página 3: Identificación De Piezas

    Identificación de piezas Enhorabuena por comprar un Programador monoestación (PME) de Toro. Se trata de un programador de válvula a batería potente pero fácil de usar. El PME se acopla a la mayoría de los solenoides de corriente continua, y puede conectarlo fácilmente a su solenoide existente.

  • Página 4: Instalación De La Batería

    Instalación de la batería Es necesario instalar la batería antes de conectar el PME a una válvula. Si ya ha conectado el PME a una válvula, desconéctelo. 1. Coloque el PME boca abajo. El compartimiento de la batería está sellado con cuatro (4) tornillos. 2.

  • Página 5: Conexión Del Pme A Una Válvula

    Conexión del PME a una válvula El Programador monoestación se conecta fácilmente a la mayoría de las válvulas con solenoide de corriente continua instalado. Cierre el suministro de agua a la válvula. Coloque el PME sobre el solenoide de la válvula (ver gráfico).

  • Página 6: Pantalla Lcd

    Pantalla LCD 1. Indicador de batería baja. Si el icono parpadea, la batería está casi agotada y es necesario cambiarla. Si el icono deja de parpadear, el programador no funcionará. Cambie la batería. 2. Indicador de ajuste de la hora 3.

  • Página 7: Programación Del Pme

    Programación del PME Cada operación de programación empieza pulsando el botón MODE. Una pulsación larga (más de 2 segundos) apaga el programador. Una pulsación corta (menos de 2 segundos) hace avanzar el programador a través de las distintas funciones de programación, en el orden descrito a continuación.

  • Página 8: Ajuste Del Reloj

    Ajuste del reloj 12:00 00:00 1. Se muestra el icono . El número de la hora ( dependiendo del modo elegido anteriormente) parpadeará. Pulse para seleccionar la hora correcta. Si está en modo AM/PM, podrá elegir entre AM y PM en el paso 5. 2.

  • Página 9: Ajuste Del Tiempo De Riego

    Ajuste del tiempo de riego 1. Se muestra el icono . El tiempo de riego por arranque predeterminado es de 10 minutos. 2. Pulse para ajustar las horas. Pulse 3. Pulse para ajustar los minutos. 4. Pulse una vez para fijar y avanzar a la opción de programación siguiente. Ajuste de la hora de arranque Es posible fijar 4 horas de arranque diferentes, lo que permite regar hasta cuatro veces al día.

  • Página 10: Ajuste De Los Días De Riego

    00:00 4. El número de los minutos ( ) parpadeará. Pulse para avanzar a los minutos correctos para la hora de arranque. Pulse para fijar. 5. Si está en modo AM/PM, pulse para seleccionar AM o PM. Pulse para fijar. 6.

  • Página 11: Modo Apagado

    Modo Apagado El modo Apagado desactiva el programa de riego. Las casillas de días activos desaparecen. La pantalla mostrará la hora y la palabra “OFF” (Apagado) alternativamente. El día actual parpadea. 1. Pulse durante más de 2 segundos para activar el modo Apagado. 2.

  • Página 12: Funcionamiento Manual

    Funcionamiento manual Para activar la válvula manualmente, pulse mismo tiempo. La válvula funcionará durante el tiempo de riego programado (página 8). Para PARAR un programa manual antes de tiempo, pulse al mismo tiempo. Un arranque manual durante el riego automático interrumpirá temporalmente el riego automático.

  • Página 13: Instalación De Un Sensor De Lluvia

    Instalación de un sensor de lluvia Es posible conectar un RainSensor™ (sensor de lluvia) cableado de Toro al PME. También pueden instalarse otros sensores normalmente cerrados. No se observa la polaridad de cableado en el caso del sensor. cable amarillo yellow wire 1.

  • Página 14: El Botón De Reinicio

    El botón de reinicio El botón de Reinicio reinicia el programador y borra todos los programas de riego. 1. Retire la tapa del compartimiento de la batería y la batería. 2. En la esquina superior izquierda, verá un botón negro con el símbolo Refrescar.

  • Página 15: Guía De Solución De Problemas

    Guía de solución de problemas Problema Posible causa Solución El programador no 1. La batería está agotada. 1. Instale una batería nueva de 9 V. muestra nada. 2. El programador está en modo de espera. 2. Pulse MODE para activar la pantalla. No se inicia el riego.

  • Página 16: Compromiso De Toro Con La Excelencia

    Compromiso de Toro con la excelencia Toro está comprometido a desarrollar y producir los productos más fiables, de mejor rendimiento y de más alta calidad del mercado. Envíe un mensaje de correo electrónico a intlirrigation.support@toro.com si tiene alguna pregunta o problema.
