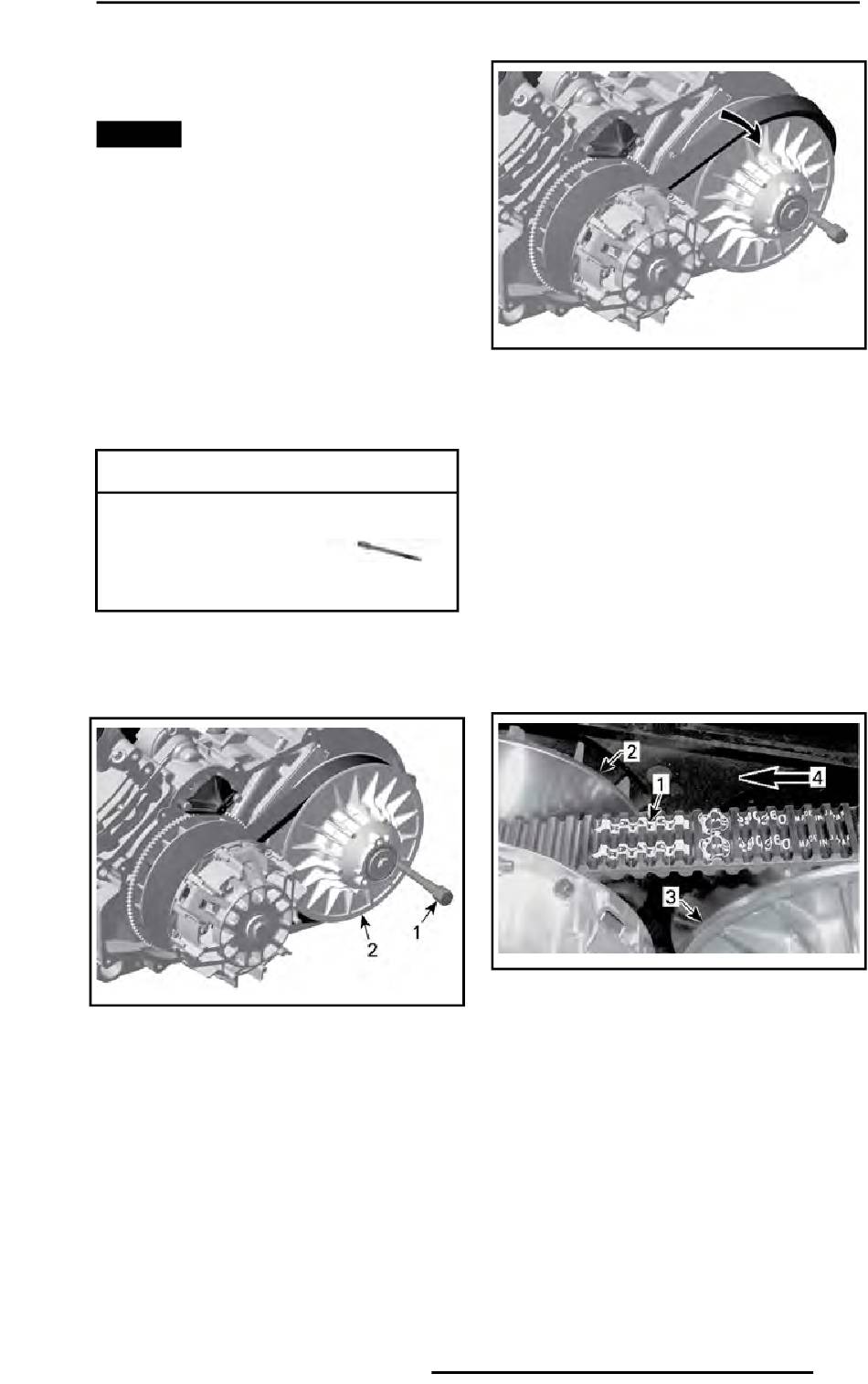

Extracción de la correa de
transmisión (HD5)
AVISO En caso de fallo de la
correa de transmisión, será nece-
sario limpiar la CVT, la tapa y la
salida de aire.
Consulte el apartado CONSEJOS
PARA MAXIMIZAR LA DURABILI-
DAD DE LA CORREA DE TRANS-
MISIÓN en la sección PROCEDI-
MIENTOS BÁSICOS para conocer
cierta información IMPORTANTE.
Quite la TAPA DE LA CVT .
Abra la polea conducida.
HERRAMIENTA NECESARIA
EXTRACTOR/
HERRAMIENTA DE
BLOQUEO (N/P 529 036
098)
Enrosque la herramienta en el orifi-
cio roscado de la polea conducida
y apriete para abrir la polea.
1. Extractor/herramienta de bloqueo
2. Disco fijo de la polea conducida
Para retirar la correa, deslícela por
encima del borde superior del disco
fijo, como se muestra.
PROCEDIMIENTOS DE MANTENIMIENTO
Instalación de la correa de
transmisión (HD8 y HD10)
Para la instalación, siga el orden in-
verso al procedimiento de desmon-
taje. Deberá prestar atención a los
siguientes detalles.
La duración óptima de la correa de
transmisión se obtiene cuando
funciona en la dirección de rotación
correcta. Instálela de forma que la
flecha impresa en la correa esté
orientada hacia la parte delantera
del vehículo (vista desde arriba).
1. Flecha impresa en la correa
2. Polea conductora (delante)
3. Polea conducida (atrás)
4. Dirección de rotación
NOTA: Gire la polea conducida
hasta que la parte inferior de los
dientes esté a la altura de la super-
ficie externa de la correa conducto-
ra.
