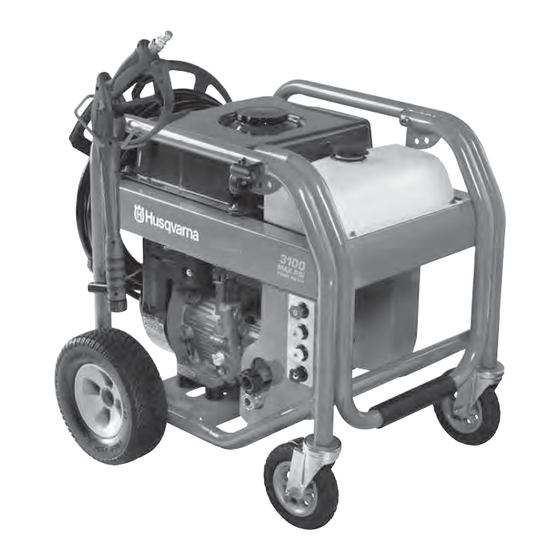

Husqvarna 3100 Guía De Instalación Rápida

ADVERTENCIA Si no se leen y siguen las
indicaciones del manual del operario
y todas las instrucciones de uso, se
pueden producir lesiones graves o
incluso la muerte.
ADVERTENCIA El combustible y sus vapores
son extremadamente inflamables y
explosivos, lo que podría provocar
quemaduras, incendios o explosiones;
así como lesiones graves o incluso la muerte.
DETENGA el motor del generador y déjelo enfriar
durante al menos 2 minutos antes de quitar el
tapón de combustible. Antes de poner en marcha
el motor, espere a que se evapore el combustible
que se haya podido derramar. Siempre deje
espacio que permita la expansión del combustible.
ADVERTENCIA El retroceso (repliegue rápido)
del cable del arrancador impedirá que el
usuario suelte el cable a tiempo y tirará
de su mano y brazo hacia el motor, lo que
podría provocar fracturas, contusiones o esguinces;
así como lesiones graves. NUNCA tire del cable
del arrancador sin eliminar previamente la presión
de la pistola rociadora. Tire lentamente del cable
de arranque hasta que sienta una resistencia. A
continuación, tire rápidamente del mismo. Sujete
firmemente la pistola rociadora con ambas manos
cuando aplique un rociado a alta presión para evitar
lesiones cuando se produzca el retroceso de la
pistola.
Elementos incluidos
: Manual del operario y un embudo (no se muestra)
:
Elementos necesarios
• Navaja • Combustible sin plomo • Llave de 19 mm • Manguera de riego de 15 m (50 pies) como máximo
• Gafas de seguridad con ventilación indirecta • Petróleo o grasa sintética
Desembalaje de la limpiadora a presión
1.
Saque todo el contenido de la caja de cartón, a excepción de la
limpiadora a presión.
2.
Abra completamente la caja de cartón cortando cada una de sus
esquinas de arriba abajo.
3.
Asegúrese de tener todos los elementos incluidos antes del armado.
Si hay elementos dañados o falta alguno, llame al 1-877-224-0458.
4.
Antes del montaje, lubrique los sellos de las juntas tóricas de goma de
todas las conexiones con petróleo o grasa sintética. Consulte el Manual
del Operario, Lubricar las juntas tóricas.
12 13 14 16 17
Coloque los soportes de los accesorios
Todas las instrucciones de ensamblado de esta sección se explican
teniendo como vista el extremo del motor de la unidad.
1.
Coloque la abrazadera de la manguera (A) en los orificios (B)
al extremo de la unidad principal. Coloque la abrazadera de la
manguera con tres tornillos (C) utilizando la llave de tuercas
hexagonal. Apriete a mano.
1
2.
Inserte el gancho de alambre de soporte de la pistola rociadora (D)
en los orificios al lado derecho del bastidor de la unidad. Sujete el
gancho de alambre en su posición y coloque un pomo de plástico (E)
desde el interior de la unidad. Apriete a mano.
3.
Coloque los pasadores metálicos de resorte (F) al lado izquierdo
del panel de la unidad con tornillos (G) utilizando la llave de tuercas
hexagonal proporcionada. Apriete a mano.
Instale el juego de ruedas
1.
Levante la esquina de la limpiadora a presión e introduzca las
ruedas giratorias en la parte inferior de los tubos a cada lado de la
parte de abajo del bastidor de la limpiadora a presión.
2.
Utilice una llave de 19 mm, gire tuerca (H) izquierda bajo cuello de
las ruedas giratorias para apretar.
4
3.
Deslice una arandela plana (J), rueda (K) y otra arandela plana (J)
en el extremo del eje (L).
5
AVISO Compruebe que instala la rueda con el cubo elevado hacia el
interior.
4.
Levante ligeramente la esquina de la limpiadora a presión en
introduzca el extremo del eje en el soporte de montaje del bastidor
de la limpiadora a presión.
5.
Inserte el pasador de retención (M) a través del orificio del extremo
del eje.
5
6.
Repita los pasos 3 a 5 para asegurar la segunda rueda.
7.
Atornille el pasador del asa (N) en el soporte del lado izquierdo del
bastidor.
6
Copyright © 2014. Reservados todos los derechos. Queda prohibida la reproducción o transmisión total o parcial de este material, sin el permiso previo y por escrito de Briggs & Stratton Power Products Group, LLC.
Se ha realizado el máximo esfuerzo para reunir en este documento la información más precisa y actualizada. No obstante, nos reservamos el derecho de modificar, alterar o mejorar de cualquier otra forma el producto y este documento en cualquier momento y sin previo aviso ni obligación.
*Esta limpiadora a presión está clasificada conforme a la norma PW101-2010 (comprobación y clasificación de rendimiento de limpiadoras a presión) de la Asociación de fabricantes de bombas a presión (Pressure Washer Manufacturers Association, PWMA).
Guía de instalación rápida
ADVERTENCIA Los gases del escape del
motor contienen monóxido de carbono,
un gas venenoso que podría matarlo en
minutos. NO tiene olor, color ni sabor.
Opere SOLO a la intemperie lejos de ventanas,
puertas y ventilaciones. Instale alarmas para
detectar monóxido de carbono. No haga funcionar
este producto dentro de casas o garajes aunque
utilice ventiladores o mantenga puertas y ventanas
abiertas.
ADVERTENCIA Agua a alta presión podría
atravesar la piel que podrían provocar
lesiones graves. La pistola rociadora
retiene agua a alta presión incluso con
el motor parado y el agua desconectada. NUNCA
apunte la pistola a la gente, animales o plantas.
SIEMPRE que pare el motor, apunte con la pistola
rociadora hacia una dirección segura, pulse el
botón rojo y apriete el gatillo para descargar la
presión.
ADVERTENCIA Riesgo de lesiones oculares.
El agua rociada podría salpicar o
propulsar objetos, lo que puede provocar
lesiones graves. Cuando utilice este
equipo o esté cerca de él, siempre use gafas
de seguridad con ventilación indirecta (contra
salpicaduras de productos químicos) marcadas
para cumplir con ANSI Z87.1. NUNCA se ponga
gafas de seguridad ni gafas para entornos secos
como sustituto de las gafas de seguridad con
ventilación indirecta.
1
A
C
2
E
3
2
3
G
4
4
H
5
M
J
6
N
Limpiadora a presión
Adición de aceite de motor y combustible
AVISO El motor se DEBE llenar de aceite antes de poner en marcha la
limpiadora a presión.
AVISO NO utilice gasolina no aprobada, como E15 y E85. NO mezcle
aceite con gasolina ni modifique el motor para hacerlo funcionar con
otros combustibles.
1.
Sitúe la limpiadora a presión en el exterior, en una superficie plana y
nivelada.
2.
Limpie la zona de alrededor del orificio de llenado de aceite y quite el
tapón amarillo (
3.
Con la ayuda de un embudo, vierta lentamente el contenido de
la botella de aceite por el orificio de llenado hasta el punto de
desbordamiento. NO añada aceite en exceso.
4.
Vuelva a colocar el tapón y apriételo firmemente.
5.
Limpie la zona de alrededor del orificio de llenado de combustible
quite el tapón de combustible.
6.
Añada lentamente combustible sin plomo (P) al tanque de
combustible (Q). Tenga cuidado de que el nivel de combustible no
rebase el límite (R). Esto permite dejar el espacio adecuado para
que el combustible se expanda como se muestra.
7.
Vuelva a colocar el tapón del combustible. Antes de poner en marcha
el motor, espere a que se evapore el combustible que se haya podido
derramar.
Colocación de la limpiadora a presión en
una posición segura para su uso
ADVERTENCIA Los gases del escape del motor contienen
monóxido de carbono, un gas venenoso que podría
matarlo en minutos. NO tiene olor, color ni sabor.
Opere SOLO a la intemperie lejos de ventanas,
puertas y ventilaciones. Instale alarmas para detectar
monóxido de carbono. No haga funcionar este producto dentro
de casas o garajes aunque utilice ventiladores o mantenga
puertas y ventanas abiertas.
1.
Los motores en funcionamiento producen monóxido de carbono.
B
2.
Deje un espacio mínimo de 1.5 m (5 pies) alrededor de la limpiadora
a presión, incluida la parte superior, para reducir el riesgo de que el
calor y los gases de escape inflamen los materiales combustibles
cercanos.
10
3.
Coloque las palancas de bloqueo en las ruedas giratorias en la
posición ON (I) para bloquearlas y evitar que la limpiadora a presión
se mueva.
11
D
Conexión de la pistola rociadora
AVISO Quite y deseche los dos tapones de transporte de las
conexiones de la salida de alta presión y de la entrada de la manguera
de riego.
1.
Retroceda la manguera a alta presión y conecte el extremo de
conexión rápida de la manguera (S) a la base de la pistola rociadora
(T). Jale el collar de conexión rápida, deslícelo por la pistola
rociadora y suéltelo. Jale la manguera para asegurarse de que está
conectada firmemente.
F
2.
De la misma manera, conecte el otro extremo de la manguera a alta
presión a la salida de alta presión (U) de la bomba. Jale el collar de
conexión rápida, deslícelo por la bomba y suéltelo. Jale la manguera
para asegurarse de que está bien conectada.
Conexión de la alimentación de agua
1.
Examine el filtro de entrada de la manguera de jardín (V) para
determinar si presenta daños.
AVISO NO utilice la limpiadora a presión si el filtro de entrada está
dañado o falta. Llame al 1-877-224-0458.
2.
Límpielo si es necesario. Consulte las instrucciones
correspondientes en el Manual del Operario.
3.
Deje correr agua fría por la manguera de riego (W) durante 30
segundos para limpiar cualquier posible resto. Manguera de jardín no
debe superar los 15 m (50 pies) longitud. Interrumpa la alimentación
de agua y conecte la manguera de jardín a la entrada de agua (X).
Apriete con la mano.
K
L
