Ajuste de altura

Ajusta la cabeza de la cámara hasta la altura correcta por encima
de la mesa dictada por la longitud de enfoque de la lente utilizada.
Bloqueo en posición por compresión de dos botones en la parte
lateral de la unidad.
La lente +4 requiere una distancia de cerca de 250 mm entre
la lente y la mesa. La lente +5 requiere una distancia de cerca
de 200 mm entre la lente y la mesa.
Ajuste de la iluminación
La iluminación puede ser rodada como mostrado. Debe ser ajustada de forma
a estar reflejada en un área centrada sobre la imagen de la cámara.

Conmutador de pedal

Está disponible un conmutador de pedal para la mesa VisionZ2. Este conmutador de pedal permite el control de las funciones
de zoom. El pedal izquierdo irá aumentar la imagen y el izquierdo irá disminuir la imagen. El conmutador de pedal es útil para
la operación manos libres de la función de zoom.
Para utilizar el conmutador de pedal basta conectar la clavija en la toma del conmutador de pedal en la parte posterior inferior
de la unidad. Consulte el diagrama en la página anterior para visualizar la localización de la toma del conmutador de pedal.
Página 5
Bloqueo en
posición por
botones de
compresión

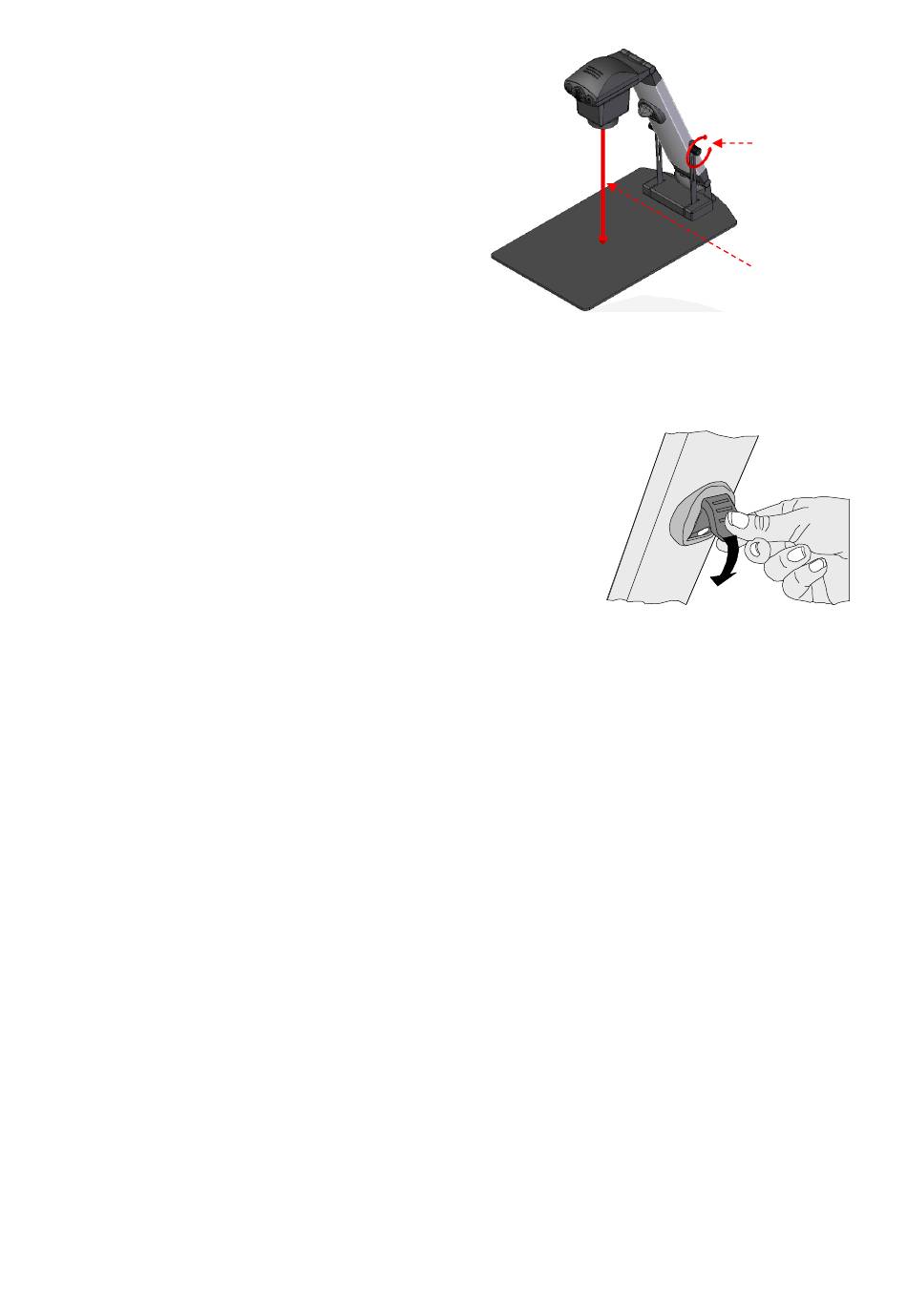

La altura de la
cámara es
determinada por la
lente utilizada.
