AIRLAN TFA3H Serie Manual De Uso

MANUAL DE USO DE LOS TERMOSTATO SERIE TFA3H/4H
Los termostatos serie TFA3H/4H son utilizados para el control de la temperatura por
habitación en hogares, locales industriales o de negocios. Son adecuados para la
configuración del Fan Coil de 2 tubos y 4 tubos.

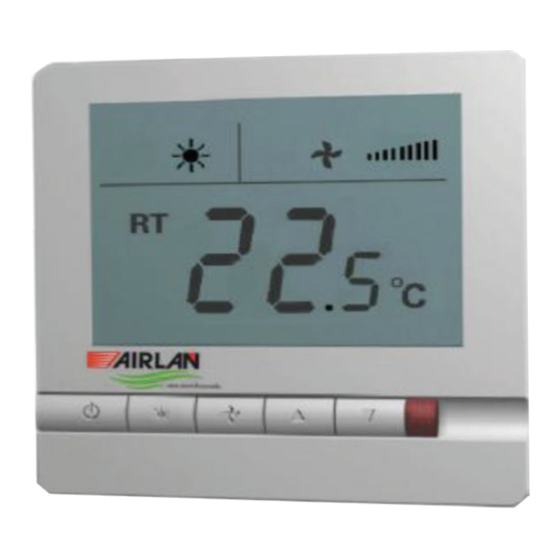

TFA3H/4H se adapta al control a través de una pantalla LCD que muestra los si-
guientes elementos: estado de trabajo (frío, calor o ventilación), la velocidad del
Fan Coil, la temperatura de la habitación y la puesta a punto. También dispone de
las siguientes teclas: On/Off
ventilador (alta, media, baja o automática) y set point de temperatura
CARACTERÍSTICAS
.- Control de temperatura
.- Cambio de 3 velocidades manual o automático
.- Desescarche (protector de baja temperatura)
.- Cambio invierno/verano manual
CARACTERÍSTICAS ESPECÍFICAS
.- Sensor:
.- Precisión:
.- Rango punto de ajuste:
.- Rango pantalla:
.- Operación ambiente:
.- Humedad:
.- Suministro de energía:
.- Corriente máxima admisible:
FUNCIONAMIENTO
.- On/Off: Presiona para encender y vuelve a presionar el mismo botón para apagar.
.- Control de temperatura: Presiona
vez.
.- Menú: Presiona para cambiar a modo enfriamiento
pués de 5 segundos. La función de ventilación es inválida para HL108Y.
.- Velocidad del ventilador: Presiona
selección automática del cambio de velocidad, ésta se cambiará automáticamente. La velocidad baja se activa automáticamente cuando
la diferencia entre la temperatura de la habitación y el punto de ajuste excede 1ºC, la velocidad media automática cuando excede 2ºC,
la velocidad alta automática cuando excede los 3ºC.
.- Control de la válvula de menos de 2 tubos (TFA3H): Si la diferencia entre la temperatura de la habitación y del punto de ajuste supera
1ºC, la válvula FCU se abrirá; si la temperatura de la habitación y del punto de ajuste es igual se cerrará la válvula FCU y se parará el
ventilador.
.- Control de la válvula de menos de 4 tubos (TFA4H): En el modo enfriamiento, cuando la temperatura de la habitación es mayor que
la temperatura del set la válvula de enfriamiento se abrirá. De otra manera se cerrará. La válvula de calor está siempre cerrada. En modo
calefacción cuando la temperatura de la habitación es menor que la del set, la válvula de calorse abrirá. De otra manera permanecerá
cerrada.
DESESCARCHAR (PROTECCIÓN PARA BAJA TEMPERATURA)
.- Descripción: Cuando el termostato está apagado y la temperatura de la habitación baja a menos de 5ºC, se encenderá automáticamen-
te en modo calefacción con este icono
.- Ajuste de protección a baja temperatura: Apagar el termostato, presionando
mostrará "00" o "01", presiona
baja temperatura válido. Por defecto es "00".
, modo (frío-calor) ,selección de velocidad del
NTC
± 1ºC
5ºC A 35 ºC
0-50ºC
0-45ºC
5-90%RH (sin condensar)
AC 85-260V, 50/60 Hz
Resistiva: 2A, Inductiva: 1A
para reducir el punto de ajuste o presiona
para cambiar la velocidad del ventilador pasando por alta, media, baja o automática. Con la
y el ventilador empezará a funcionar a gran velocidad.
o para ajustar. "00" indica protección de baja temperatura inválido y "01" indica protección de
ESTADO DE LA PANTALLA
.- Estado de trabajo: frío
.- Velocidad: baja, media, alta y automática
.- Visualización de la temperatura ambiente
.- Indicador de temperatura
.- Ratio: < 2W
.- Cableados: terminales. Cada terminal es capaz de sopor-
tar cables de 2x1.5 mm o 1x2.5 mm
.- Carcasa: ABS + PC llama retardante
.- Dimensiones: 86x86x13 mm (W x H x D)
.- Agujero: 60 mm (standard)
.- Clase de protección: IP30
.- Pantalla: LCD
para subir el punto de ajuste y variará 0,5ºC cada
calefacción, o ventilación. El icono parpadeará y será confirmado des-
y simultáneamente y pulsa durante 3 segundos, se
calor ventilación
1
