Daikin Altherma ERHQ011BAV3 Manual De Instalación

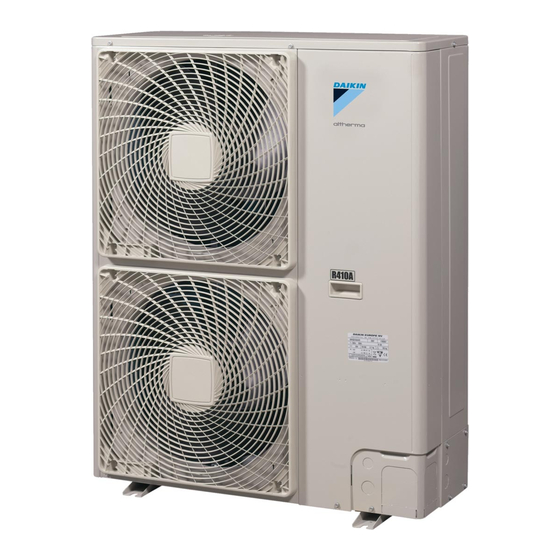

Unidad exterior para bomba de calor de aire-agua
Ocultar thumbs
Ver también para Altherma ERHQ011BAV3:
- Manual de instalación (28 páginas) ,
- Manual de instalación (22 páginas) ,
- Guía de referencia del instalador (96 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Daikin Altherma ERHQ011BAV3
Resumen de contenidos para Daikin Altherma ERHQ011BAV3
- Página 1 Manual de instalación Unidad exterior para bomba de calor de aire-agua ERHQ011BAV3 ERHQ014BAV3 ERHQ016BAV3 ERHQ011BAW1 ERHQ014BAW1 ERHQ016BAW1 ERLQ011CAV3 ERLQ014CAV3 ERLQ016CAV3 ERLQ011CAW1 Manual de instalación ERLQ014CAW1 Español Unidad exterior para bomba de calor de aire-agua ERLQ016CAW1...
- Página 2 (mm) ERHQ — ≥100 A, B, C — ≥100 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500 — ≥500 D, E — ≥500 ≥1000 ≤500 B, D — ≥100 ≥500 B, D, E <H ≤½H...
- Página 3 3PW57793-1...
-
Página 4: Tabla De Contenido
Cómo conectar las tuberías de refrigerante ......Las revisiones más recientes de la documentación suministrada 4.2.1 Cómo conectar las tuberías de refrigerante a la pueden estar disponibles en la página Web regional de Daikin o a unidad exterior ............través de su distribuidor. 4.2.2 Cómo determinar si es necesario instalar... -
Página 5: Unidad Exterior
3 Preparación 4.1.2 Cómo instalar la unidad exterior Preparación Preparación del emplazamiento de instalación 3.1.1 Requisitos para el lugar de instalación de la unidad exterior 4× M12 Tenga en cuenta las siguientes pautas de espacio. Consulte el capítulo "Datos técnicos" y las ilustraciones en el interior de la tapa delantera. -
Página 6: Cómo Evitar Que La Unidad Exterior Se Caiga
4 Instalación Orificios de drenaje 4× Ø6 mm Orificio ciego (admisión de la tubería: ruta descendente) Puntos de anclaje 4.1.4 Cómo evitar que la unidad exterior se caiga 1 Prepare 2 cables tal como se indica en la siguiente ilustración (suministro independiente). -
Página 7: Cómo Determinar Si Es Necesario Instalar Separadores De Aceite
4 Instalación 1 Cargue el sistema con nitrógeno hasta una presión de ADVERTENCIA manómetro de 200 kPa (2 bar). Se recomienda una Tome las medidas adecuadas para evitar que la unidad se presurización a 3000 kPa (30 bar) para detectar pequeñas convierta en refugio de pequeños animales. -
Página 8: Cómo Fijar La Etiqueta De Gases Fluorados De Efecto Invernadero
4 Instalación Prerrequisito: Antes de cargar el refrigerante, asegúrese de haber 4.5.1 Acerca de los requisitos eléctricos conectado y comprobado la tubería de refrigerante (prueba de fugas y secado de vacío). ERHQ_V3 1 Conecte el cilindro de refrigerante a la conexión de servicio de Equipo que cumple con EN/IEC 61000‑3‑12 (norma técnica la válvula de cierre de gas y a la conexión de servicio de la europea/internacional que ajusta los límites para corrientes... -
Página 9: Cómo Conectar El Cableado Eléctrico En La Unidad Exterior
4 Instalación MCA = Amperaje mínimo del circuito Los valores Cable de alimentación eléctrica mostrados son valores máximos (consulte los datos Solo si hay un calefactor de la placa inferior instalado (opción para eléctricos de la combinación con las unidades interiores ERHQ): para ver los valores exactos). -
Página 10: Finalización De La Instalación De La Unidad Exterior
5 Puesta en marcha de la unidad exterior Aplique de montaje del termistor. Utilice el incluido en la bolsa de accesorios. Placa de fijación del termistor. Aproveche la que está montada en la unidad. Si es necesario, puede utilizar la pieza de repuesto incluida en la bolsa de accesorios. -
Página 11: Diagrama De Cableado
6 Datos técnicos A,B,C,D Obstáculos (paredes/placas deflectoras) Obstáculo (techo) a,b,c,d,e Espacio para mantenimiento mínimo entre la unidad y los obstáculos A, B, C, D y E Distancia máxima entre la unidad y el borde del obstáculo E, en la dirección del obstáculo B Distancia máxima entre la unidad y el borde del obstáculo E, en la dirección del obstáculo D Altura de la unidad Altura de los obstáculos B y D... - Página 12 6 Datos técnicos Termistor (intercambiador de calor, medio) Termistor (líquido) Termistor (aleta) (ERHQ_W1 + ERLQ_W1) R10T Termistor (aleta) (ERHQ_V3 + ERLQ_V3) Circuito receptor de señal (ERHQ_V3 + ERLQ_V3) S1NPH Sensor de presión S1PH Interruptor de alta presión Circuito transmisor de señal (ERHQ_V3 + ERLQ_V3) Módulo de alimentación (ERHQ_V3 + ERLQ_V3)
- Página 16 4P385894-1 A 00000007 4P385894-1A 2016.03...
