TJA665
R

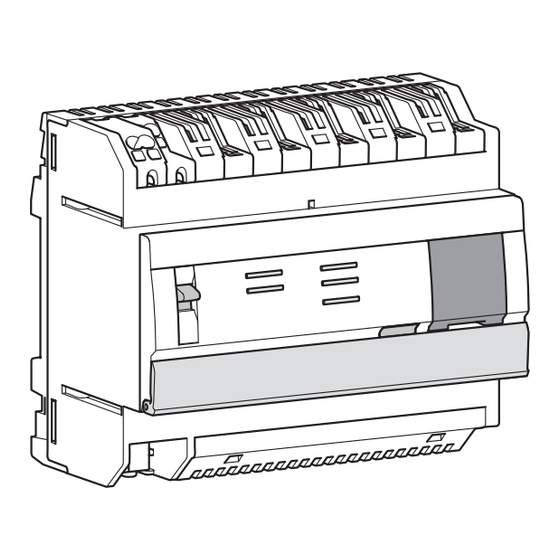

El TJA665 es un servidor de confi guración de
productos KNX en modo easy. Permite confi gurar
todos los productos de la marca Hager y Berker que
incorporan el modo easy.
El producto se conecta:
• Por un lado al bus KNX a través del conector
• Por otro lado a la red IP local a través de uno de los
dos puertos de Ethernet o
R T
Conmutadores Comportamiento de los puertos de Ethernet
Puerto Ethernet 1
A 2
Auto en línea Es el modo de funcionamiento normal del TJA665 cuando está conectado a un enrutador externo.
Los dos puertos se pueden confi gurar para servidor DHCP o para dirección IP fi ja.
- Como cliente DHCP (modo predeterminado confi gurado de fábrica), el TJA665 espera a que le llegue una dirección IP
procedente de un servidor DHCP conectado a la red (el enrutador). Si al cabo de 40 segundos aún no se le ha asignado
una dirección, el TJA665 adquiere automáticamente la dirección de reserva: 192.168.0.253.
- Con la opción de dirección IP fi ja, el TJA665 tiene en cuenta inmediatamente los parámetros defi nidos en la fi cha
"Confi guración del servidor – Internet» del menú de ajuste del confi gurador:
•
Dirección IP de la interfaz
• Máscara de subred
•
Dirección predeterminada de la puerta de enlace
Aviso: el módulo no pasa automáticamente a la dirección de reserva aunque haya un confl icto de direcciones IP
en la red (es decir, que haya otro equipo que utilice la misma dirección IP que la que se ha confi gurado).
fuera de Este es un modo de reserva en el que los 2 puertos son intercambiables. En este caso, ambos se confi guran
línea automáticamente como cliente DHCP.
- Si un servidor de DHCP no le ha asignado una dirección de IP después de 40 segundos de espera, el TJA665 adquiere
automáticamente la dirección de reserva 192.168.0.253.
S
PC en línea e utiliza cuando se conecta directamente un PC al TJA665. Este modo activa el servidor DHCP integrado en el
módulo. Los 2 puertos son intercambiables y se confi guran con los siguientes parámetros:
- Dirección IP de la interfaz: 192.168.0.253
- Máscara de subred: 255.255.255.0
- Dirección predeterminada de la puerta de enlace: 192.168.0.1
fuera de Este es un modo de reserva. Los dos puertos están confi gurados en modo cliente DHCP.
línea
- Si un servidor de DHCP no le ha asignado una dirección de IP después de 40 segundos de espera, la interfaz virtual del
módulo del TJA665 adquiere automáticamente la dirección de reserva 192.168.0.253.
Signifi cado de los LED
Función del Ref. del Estado
LED LED
Alimentación Apagado
3
Parpadea en verde
Se enciende en verde
Parpadea en rojo
Se enciende en rojo
KNX Apagado
4
Parpadea en verde
Se enciende en verde
Se enciende en rojo
Ethernet 1 y 2 Apagado
5 y 6
Parpadea en verde
Se enciende en rojo
Parpadea en rojo
Intermitente
Portal Apagado
7
Parpadea en verde
Se enciende en verde
Se enciende en rojo
Presencia de Se enciende en rojo
9
tensión de bus
1
Servidor de confi guración easy
r
Servidor de confi guração easy
t
El producto incluye un programa de confi guración
para los productos KNX-Easy. Este programa funciona
junto con los navegadores web instalados en las
tabletas, los teléfonos inteligentes o los PC.
SO compatibles: iOS 8, Android 4.4, Windows 8.1
Navegadores compatibles: IE11, Chrome, Firefox.
Instalación
Es preferible instalar el TJA665 en el cuadro VDI de su
;
instalación o en el maletín de confi guración TXA100.
Z
Si la instalación no incluye un cuadro VDI, hay que
respetar la separación entre las señales de alta y baja
.
Descripción
El producto no tiene alimentación de red
Fase de puesta en marcha del producto
Producto en marcha
Producto alimentado por la reserva de marcha (10 s máx.)
Error al cargar el sistema operativo
Producto alimentado por la reserva de marcha (10 s máx.)
Conectado al bus KNX – tráfi co de bus
Conectado al bus KNX – sin tráfi co de bus
No hay conexión al bus KNX
No hay red (o funcionamiento con la reserva de marcha `[10 s máx.])
No se detecta ningún servidor DHCP, funcionamiento con la dirección IP de reserva
Red detectada y dirección IP asignada
Confl icto de dirección IP
A la espera de asignación de dirección IP
No hay conexión con el portal Hager
Intento de conexión con el portal Hager
Se ha establecido la conexión con el portal Hager
No se puede acceder al portal Hager o se ha denegado la conexión
Comprobar la tensión de bus pulsando brevemente el BP 9. El encendido del LED rojo indica la presencia del bus KNX.
Puerto Ethernet 2
24V s
3 5
4 6
1
TJA665
2
A
PC auto
2
Z
R
PoE
E
intensidad de corriente.
El aparato debe ser instalado por
un electricista siguiendo las normas
de instalación vigentes en el país
correspondiente.
Este módulo no se debe instalar en el
exterior del edificio.
Estado red IP
On-line
Off-line
On-line
Off-line
7 8
9
1
2
1 2
T
PoE
LAN
Estado bus
KNX
On-line
TJA665 Off-line
On-line
Off-line
