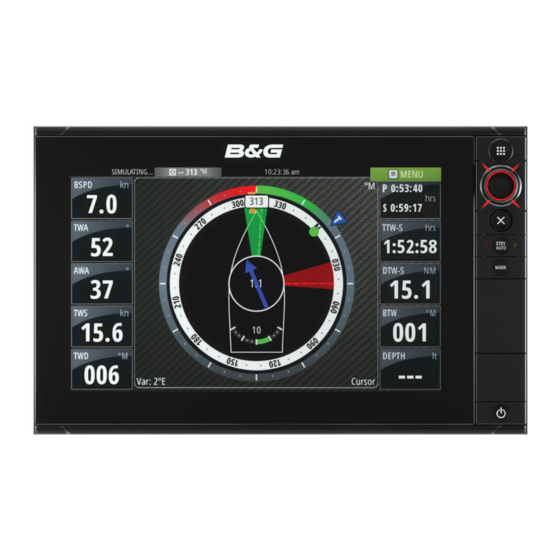

B&G Zeus 2 Guía Rápida De Uso

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Panel Frontal
Equipos 7"
1
No. Descripción
1
Pantalla táctil
2
Control giratorio. Se utiliza para desplazarse por los menús, luego pulse para confirmar la
selección. Girar para ajustar valores y hacer zoom.
3
Tecla X. Se utiliza para cerrar los diálogos, volver al menú anterior o quitar el cursor de la
pantalla de carta, radar y sonda.
4
Tecla power. Pulsar una vez para mostrar la pantalla de control del sistema. Pulsar
repetidas veces para alternar entre los diferentes niveles de iluminación. Pulsar y
mantener para encender y apagar la unidad.
5
Tecla de inicio. Pulse una vez para mostrar la página de inicio. Repita pulsaciones cortas
para recorrer los botones de favoritos. Mantenga pulsado para mostrar todos los botones
favoritos como una superposición en la página activa. Repita pulsaciones cortas para
recorrer los botones favoritos.
6
Tecla STBY / AUTO. Con el piloto automático en cualquier modo automático: Pulse para
ajustar el piloto automático al modo de espera. Con el piloto automático en modo de
espera: Pulse para mostrar el modo de selección del piloto automático.
7
Puerta lector de tarjetas
8
Lector de tarjetas Micro-SD
9
Tecla MARK. Pulse para guardar al instante un waypoint en la posición del barco.
Mantenga pulsado para mostrar el menú Plot utilizado para guardar los nuevos
waypoints, rutas y tracks.
¼ Nota:
La tecla
Zeus
2
Guía rápida de uso
5
2
3
6
4
7
M A R
K
7
MARK
no está disponible en equipos de 7".
Equipos 9" & 12"
8
1
ES
2
3
9
MARK
4
5
6
7

Publicidad

Tabla de contenido
loading

Manuales relacionados para B&G Zeus 2

Resumen de contenidos para B&G Zeus 2

  • Página 1 Zeus Guía rápida de uso Panel Frontal Equipos 7” Equipos 9” & 12” MARK M A R No. Descripción Pantalla táctil Control giratorio. Se utiliza para desplazarse por los menús, luego pulse para confirmar la selección. Girar para ajustar valores y hacer zoom. Tecla X.

  • Página 2: El Cuadro De Diálogo De Control Del Sistema

    El cuadro de diálogo de control del sistema Se utiliza para acceder rápidamente a la configuración del sistema. Active el diálogo a través de: • Power pulsar la tecla • deslizando desde la parte superior de la pantalla ¼ Nota: El contenido del cuadro de diálogo de control del sistema depende del equipo conectado y el panel activo.

  • Página 3: Las Páginas De Aplicación

    Las páginas de aplicación Activar una página de aplicación a través de: • pulsar el botón de la aplicación (panel de página completa), • tocando un botón de favoritos, o • manteniendo pulsado un botón de aplicación para seleccionar una página dividida predefinida.

  • Página 4: Edición De Una Página Favorita

    Edición de una página favorita Entre en el modo de edición Favoritos: • pulsando el icono Editar, o • manteniendo pulsado un botón favorito Editar página favorita Eliminar página favorita Añadir nueva página favorita Edite una página favorita existente o configure una nueva página al arrastrar los iconos de panel hacia o desde el área de vista previa.
  • Página 5 Carta • Acercar el gráfico mediante gestos de estirar o pellizcar, mediante el uso de los botones de zoom Giratorio (A), o girando el mando • Mover la vista en cualquier dirección mediante los movimientos horizontales del gráfico. • Mostrar información sobre un elemento del gráfico pulsando en el artículo.

  • Página 6: El Panel Sailsteer

    El panel SailSteer SailSteer proporciona una vista compuesta de los datos de navegación a vela. Todos los datos se muestran en relación con la proa del velero.. El número de campos de datos incluidos en el panel, depende del tamaño del panel disponible. Laylines en la Carta y panel SailSteer El panel gráficos de viento La dirección y la velocidad del viento.

  • Página 7: Piloto Automático

    Piloto Automático Puede activar el piloto automático desde cualquier panel. STBY/AUTO Pulse la tecla o en la caja datos de Piloto automático en la barra de instrumentos Seleccione el modo de piloto automático en el piloto automático emergente Piloto automático en espera. Se utiliza al usar de forma manual en el Standby timón Dirección manual.

  • Página 8: Colocación De Una Marca Mob

    Radar • Active la transmisión del radar desde el menú. • Establecer la escala usando los iconos de zoom Giratorio (A) o girando el mando • Ajuste la configuración de ganancia, filtro de mar y filtro de lluvia desde la barra de desplazamiento, que aparece al tocar los iconos de configuración (B), o pulsando el mando Giratorio...
