JFL Alarmes IRS430i Manual De Instalación

SENSOR INFRAVERMELHO PASSIVO
SEM FIO MICROCONTROLADO
SENSOR INFRARROJO PASIVO
INALÁMBRICO MICROCONTROLADO
MANUAL DE INSTALAÇÃO
MANUAL DE INSTALACIÓN
Português

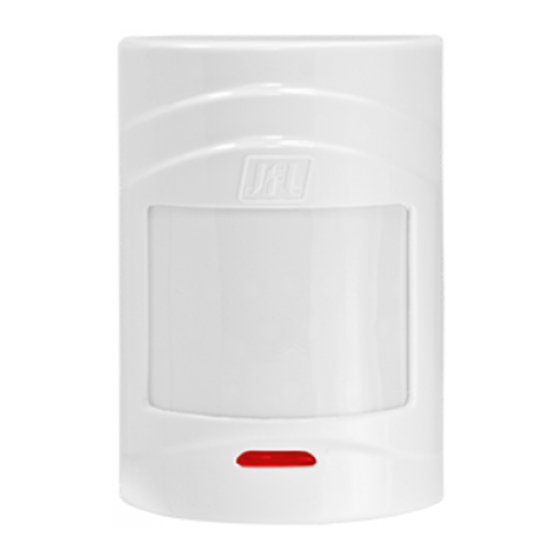

Parabéns, você acaba de adquirir o
sensor infravermelho passivo sem fio
microcontrolado IRS430I. Possui
circuito de baixo consumo de corrente
q u e é g e r e n c i a d o p o r u m
microcontrolador, que além de fazer o
gerenciamento da bateria, permite que
faça sempre detecções precisas,
assim evitando falsos disparos. É
alimentado com uma bateria de lithium
tipo CR123A. Possui um circuito de
compensação de temperatura, seu
elemento PIR (Sensor Infravermelho
Piroelétrico) possui duplo elemento. O
sensor IRS430I possui uma lente de
fresnell especial, com proteção contra
luz branca e raios UV (ultra violeta).
Essas características colocam o
sensor infravermelho passivo sem fio
microcontrolado IRS430I em destaque
em relação aos outros sensores
passivo sem fio existentes no mercado.
CARACTERÍSTICAS GERAIS
Frequência: 433,92 Mhz hopping code
Alcance de transmissão: 100 metros
sem obstáculos
Detecção máxima: 12 metros / 90º;
Sensor: Duplo elemento piroelétrico;
Sensibilidade:
Pulso 1 - máxima sensibilidade de
detecção;
Pulso 2 - média sensibilidade de
detecção;
Pulso 3 - mínima sensibilidade de
detecção;
Tempo de acionamento: 3 segundos;
Tempo de estabilização inicial: 60
segundos;
Intervalo entre detecção: 50
segundos;
Número de zonas: 4
Tensão de alimentação: 3V bateria
de lithium CR123
Consumo em Repouso: 8uA
Consumo em Acionamento: 8mA
Dimensão: 62x90x48 mm
Peso aproximado: 100 gramas
FUNCIONAMENTO
No sensor possui um microcontrolador
que analisa o sinal proveniente do
elemento PIR (Sensor Infravermelho
Piroelétrico) e toma a decisão, para
efetuar o disparo do sensor. No
software possui um temporizador para
fins de economia de bateria para que
logo após um disparo o sensor
permaneça em repouso pelo tempo de
50 segundos. Também o usuário
consegue escolher através do jumper 1
2 3 (sensibilidade) a sensibilidade de
detecção (1-Máxima/2-Média/3-
Minima). Para testar o sensor numa
central de alarme basta pressionar por
2 segundos e soltar a chave TESTE
(que está localizada na placa). Quando
ocorre o disparo do sensor o circuito de
RF transmite a informação de disparo
por 3 segundos. O sensor quando está
com bateria baixa, transmite para a
central de alarme em que está
instalado, indicando que está com
bateria baixa. No momento da
transmissão o Led do sensor pisca
rápido indicando que está com bateria
baixa. O sensor não pode ser instalado
em locais abertos.
PROGRAMAÇÃO
O IRS-430I pode ser programado em
todos os receptores e centrais de
alarme da JFL que trabalham na
Frequência de 433,92 Mhz no sistema
hopping code. Para programa-lo siga
os passos abaixo:
- Escolha a zona que ele irá atuar no
jumper "ZONAS"
- Escolha a sensibilidade no jumper "1 2
3"
- Aperte e solte a tecla APRENDER da
central ou do receptor, logo em seguida
pressione por 2 segundos e solte a
tecla TESTE do sensor IRS-430I, com
isso ele estará programado.
Obs: Em centrais e receptores de uma
zona não há necessidade de escolher a
zona no sensor.
Se for mudar o sensor de zona tem que
programá-lo novamente.
PRINCIPAIS COMPONENTES
A figura abaixo mostra um sensor
a b e r t o c o m s e u s p r i n c i p a i s
componentes:
5
1
1 - Pulso - Sensibilidade do sensor.
Pulso 1 -> máxima sensibilidade de
detecção.
Pulso 2 -> média sensibilidade de
detecção.
Pulso 3 -> mínima sensibilidade de
detecção.
2 - LED - Indicação de detecção.
3 - Chave para testar o sensor e
programar.
4 - Sensor piroelétrico de duplo
elemento.
5 - Jumper para seleção de zonas.
6 - Bateria de lithium 3V CR123.
FAIXA DE DETECÇÃO
A figura abaixo mostra a faixa de
detecção do sensor, vista lateral e vista
de cima.
2.4m
0
PRECAUÇÕES
Siga as instruções abaixo para que não
haja disparo em falso.
Não fixe o sensor em divisórias
A JFL Equipamentos Eletrônicos
Indústria e Comércio Ltda garante este
produto por um período de 12 meses a
partir da data de aquisição, contra
defeitos de fabricação que impeçam o
f u n c i o n a m e n t o d e n t r o d a s
características técnicas especificadas
do produto. Durante o período de
vigência da garantia, a JFL irá reparar
(ou trocar, a critério próprio), qualquer
componente que apresente defeito,
excluindo a bateria que sofre desgaste
naturalmente.
Excetuam-se da garantia os defeitos
ocorridos por:
- Instalação fora do padrão técnico
6
especificado neste manual;
- Uso inadequado;
- Violação do equipamento;
- Fenômenos atmosféricos e
acidentais.
A visita de pessoa técnica a locais
4
diversos dependerá de autorização
expressa do cliente, que arcará com as
3
despesas decorrentes da viagem, ou o
aparelho deverá ser devolvido a
empresa vendedora para que seja
reparado.
2
VISTA DE CIMA
VISTA LATERAL
2 4 6 8 10 12
Não instale o sensor de frente
para porta de aço, janela ou
porta de vidro que incida luz solar.
Não coloque o sensor próximos a
aparelhos de ar condicionado ou
local onde tem grande circulação
de ar.
Fixe o sensor numa altura
de 2.1 a 2.4 metros.
que vibrem ou balancem.
Não utilize articulador.
Não coloque obstáculos
em frente ao sensor.
Não instale o sensor
em áreas abertas.
GARANTIA
90º
2.4 m
