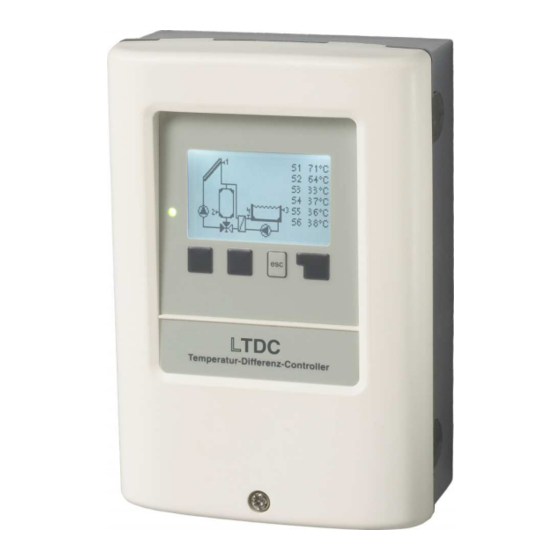

Regulador solar LTDC
Manual de instalación y operación
Revisalo atentamente antes de la instalación y puesta en marcha

Publicidad

Tabla de contenido
loading

Manuales relacionados para Sorel LTDC

Resumen de contenidos para Sorel LTDC

  • Página 1 Regulador solar LTDC Manual de instalación y operación Revisalo atentamente antes de la instalación y puesta en marcha...

  • Página 2: Tabla De Contenido

    Indice A. - Indicaciones de seguridad 6. - Funciones especiales A.1. - Conformidad CE 6.1. - Selección programa A.2. - Indicaciones generales 6.2. - Ajustes bomba V1 A.3. - Explicación simbolos 6.2.1. - Tipo bomba A.4. - Manipulación del aparato 6.2.2.
  • Página 3 Este manual es valido para las siguientes versiones del regulador, cada una con diferentes funciones: Versión 1 Versión 2 3 Reles mecánicos (2 on/off, 1 contacto combi) 2 Reles mecánicos (1 on/off, 1 contacto combi) 1 Conexión PWM / 0-10V para bombas de alta efi cacia 1 relé...

  • Página 4: Indicaciones De Seguridad

    Indicaciones de seguridad A.1. - Conformidad CE Con el símbolo CE del aparato explica el fabricante que el LTDC cumple las siguientes normativas de seguridad: • CE-Reglamiento electrotécnico de baja tensión 2006/95/EC • CE-Reglamiento compatibilidad eléctromagnética 2004/108/EC. La conformidad esta aprobada y las certifi caciónes correspondientes como la explicación de la conformidad CE estan archivados por el fabricante.

  • Página 5: Instrucciones De Seguridad

    B.2. - Sobre el regulador El regulador térmico diferencial LTDC permite una efi ciente utilización y control de funcionamiento del sistema solar o sistema de calefacción. El aparato convenza sobre todo por su funcionalidad y simple manejo que se explica por si mismo. En cada introducción de datos las teclas se explican y se relacionan con funciones.

  • Página 6: Datos Técnicos

    Descripción del regulador B.5. - Datos técnicos Datos eléctricos: Tensión red 100 - 240VAC Frecuencia 50 - 60Hz Consumo propio 0,5W - 2,5W Fusible interno 2A latente 250V Tipo de protección IP40 Clase de protección Categoria de sobretensión Grado de ensuciamiento Vers.1 Vers.2 Vers.3...

  • Página 7: Instalación

    Instalación C.1. - Conexión eléctrica Antes de trabajar con el aparato, desconecta la corriente y asegura que no se puede reconectar! Asegura que esta libre de tensión! La conexión eléctrica solo se debe realizar por un técnico especializado bajo los reglamientos validos. El regu- lador Peligro no se debe poner en marcha si hay visibles daños o roturas en la carcasa.

  • Página 8: Montaje Sobre Pared

    Instalación C.2. - Montaje sobre pared Se instala el regulador solo en lugares secos y bajo condiciones del ambiente explicadas en B 1 „datos técnicos“. Sigue la descripción siguiente.. Atención 1. Quita tornillo de la tapa C.2.1. 2. Separa con cuidado la tapa de la carcasa. 3.
  • Página 9 Instalación 1. Selección de la variante hidráulica necesaria (v. „D.2. - C.2.3. Variantes hidráulicas / esquemas / sistemas“ página 12) 2. Pelar cables max. 55mm y introducir, sujeta las abraza- deras, quita el aislamiento de los cables 8-9mm (Img. „C.2.3.“) 3.

  • Página 10: Instalación De Sensores

    Instalación C.3. - Instalación de sensores El Regulador trabaja con sensores de temperatura Pt1000, cuales permiten una medición exacta, asegurando una función optima de control del sistema. Los cables de los sensores de temperatura deben ser colocados separados de los cables de tensión baja (red) y no deben ser situados, por ejemplo, en el mismo conducto de cables! Atención Los cables de los sensores S1/S5 se pueden extender si es necesario con un cable de min.

  • Página 11: Plano De Bornes Y Conexión

    Instalación D.1. - Plano de bornes y conexión Lado red Lado baja 230VAC Peligro máx. 12V Atención Kleinspannungen Relais Mains CAN CAN VFS2 VFS1 PELV VFS1 Grundfos Direct Sensor VFS2 Grundfos Direct Sensor CAN1 Conexión CAN Bus CAN2 Conexión CAN Bus Lado red Lado baja 230VAC...

  • Página 12: Variantes Hidráulicas / Esquemas / Sistemas

    Installation Instalación D.2. - Variantes hidráulicas / Esquemas / Sistemas Los siguientes imagenes solo son esquemas basicos para demonstrar los diferentes sistemas hidráulicas y no reclaman el derecho de ser completos. El regulador no evita el uso de instalaciones técnicas de seguridad.
  • Página 13 Installation Instalación Variantes hidráulicas / Esquemas / Sistemas R1(V1) R1(V1) R1(V1) Solar + Bypass Solar + 2. captador + Válvula Solar +Intercambiador R1(V1) R1(V1) R1(V1) Solar + 2. Captador + Bomba Solar + 2. Depósito con Válvula Solar + 2. Depósito + 2 bomba R1(V1) R1(V1) R1(V1)
  • Página 14 Installation Instalación Variantes hidráulicas / Esquemas / Sistemas R1(V1) R1(V1) R1(V1) Solar + Interc. + dep.2 zonas + Válvula Solar + Enfriar 3 Solar + Interc. + 2 depósitos con válvula R1(V1) R1(V1) R1(V1) 2x Solar Solar + Caldera biomasa + S4 Solar+Válvula para piscina+Interc.
  • Página 15 Installation Instalación Variantes hidráulicas / Esquemas / Sistemas R1(V1) R1(V1) R1(V1) Solar+3 depósitos con válvulas Solar + Intercambiador Solar +Intercambiador + depósito R1(V1) R1(V1) R1(V1) Solar + 2. Captador + Depósito + Inter- Solar +Intercambiador + 2 Depósito Solar + 2. Captador + Depósito + Inter- Válvula cambiador + 2 Bomba +...

  • Página 16: Manejo

    Manejo E.1. - Pantalla y tecla La Pantalla (1) con sus diversos modos de textos y gráficos permite un manejo facil del regulador que se explica por si mismo. Las determinaciónes se realizan por 4 Teclas (3+4), cuales tienen según situación diferentes funciones.

  • Página 17: Asistente Inicio

    Manejo Asistente inicio 1. Establezca la hora y el idioma 2.a) Inicie el asistente inicio (menú 4.19). El asistente inicio lo guía a través de los ajustes básicos en una orden correcta. Todos los parámetros se explican rápidamen- te en la pantalla. El presionar la tecla „esc“ lo lleva de vuelta al ajuste anterior 2.b) Sin asistente de configuración: Se deben realizar los ajustes con el siguiente orden: •...

  • Página 18: Mediciones

    Mediciones 1. - Mediciones El menú “1. Valores medición” muestra las temperaturas medidas actualmente. Se sale del menú pulsando “esc” o por selección de “Salir de valores medición”. Si aparece por el valor de la medición „Error“ en la pantalla, el sensor de temperatura puede ser inadecuado o estar roto.

  • Página 19: Modo De Operación

    Modo de operación 3. - Modo de operación Bajo el menú “3. Modo de operación” el regulador se puede apagar, operar en automático u operar en manual. Se sale del menú pulsando “esc” o por selección de “Salirde Modo de operación”. 3.1.

  • Página 20: Ajustes

    Ajustes 4. - Ajustes Por el menú “4. Ajustes” se determinan las confi guraciones basicas de las funciones. Las instalaciones de seguridad adicionales son inevitables! Atención Se sale del menú pulsando “esc” o por selección de “Salir de ajustes” La numeración de los menus cambian según programa hidraulico elegido ( 6.1 Selección programa) Atención 4.1.

  • Página 21: Prioridad S3

    Ajustes 4.7. - Prioridad S2 Veáse „4.4. - Priority S (X)“ 4.8. - ∆ T Solar S3 Veáse „4.5. - ∆ T Solar S (X)“ 4.9. - Tmax S3 Veáse „4.6. - Tmax S (X)“ 4.10. - Prioridad S3 Veáse „4.4. - Priority S (X)“ 4.11.

  • Página 22: Funciones De Protección

    Funciones de protección 5. - Funciones de protección Bajo el menú “5 Funciones de protección” se activan y modifi can varias funciones de protec- ción. Las instalaciones de seguridad a pie de obra son imprescindibles! Atención Se sale del menú pulsando “esc” o por selección de “Salir defunciones de protección”. 5.1.

  • Página 23: Funciones Especiales

    Funciones de protección 5.7.2. - RPS1 / RPS2 Tipo del sensor de presión En este menú se selecciona el tipo de sensor utilizado. Atención: Cuando se conecta p.ej. VFS1, no se muestra RPS1. 5.7.3. - Pmin Presión minima en el sistema. Si cae la presión debajo, aparece un aviso de error y se activa el relé. 5.7.4 - Pmax Presión máxima del sistema.

  • Página 24: Velocidad Durante „On

    Funciones especiales 6.2.4 - 0-10V off Se emite esta tensión cuando la bomba se desactiva (Bombas con detección de daños en cables requieren una tensión míni- 6.2.5 - 0-10V on Esta tensión es necesaria para activar la bomba 6.2.6 - 0-10V máx Con este valor se defi ne la tensión máxima para la mas alta velocidad de la boma de rendimiento alto la cual se utiliza p.ej.

  • Página 25: Datos Técnicos

    Dimensionado para 10K Ohm 6.3. - Control de velocidad R1 Si se activa el control de revoluciones, ofrece el LTDC con su eléctronica especial la posibilidad de cambiar la revolución de bombas estandar por reles según proceso. Esta función solo se debe activar por el técnico. Según bomba utilizada y el nivel de su velocidad, la revolución minima no debe ser demasiado pequeña para no dañar la bomba o el sistema.

  • Página 26: Tiempo De Regulación

    Funciones especiales 6.3.3. - Tiempo de regulación Con el periodo de control se determina la velocidad del control de revoluciones para evitar fuertes cambios de la temperatura. Aqui se determina el tiempo necesario para realizar una regulación completa desde la revolución minima hasta la maxima. 6.3.4.

  • Página 27: Termostato

    Funciones especiales 6.6.2. - Termostato Con esta función se puede activar una fuente de energía auxiliar según temperatura y tiempo. Si se ajustan temperaturas muy altas, se pueden provocar quemaduras o daños del sistema. En sito hay que instalar una protección contra quemaduras! Peligro En modo „ahorro“...

  • Página 28: Enfriar

    Funciones especiales 6.6.4. - Enfriar Con esta función se puede enfriar por ejemplo un depósito a una temperatura nominal. 6.6.4.1. - Enfriar Tnom Es la temperatura nominal en el sensor de termostato 1. Encima de esta temperatura se activa la función de enfriar hasta llegar a Tnom Enfriar + histeresis.

  • Página 29: Antilegionela

    Funciones especiales 6.6.7. - Antilegionela Con esta función se puede calentar el sistema en horarios deseados para librarlo de legionela. 6.6.7.1. - AL Tnom Esta temperatura tienen que alcanzar todos los sensores de la función AL durante el periodo AL para terminar con exito el tratamiento AL.

  • Página 30: Cambio Carga

    Funciones especiales 6.6.8. - Cambio carga Con esta función se transporta el calor de un depósito al otro. 6.6.8.1. - cc Tmín Diferencial para el cambio de la carga Cuando llega la diferencia de las temperaturas entre los sensores a Δ T ON, se conecta el relé. Cuando cae la dife- rencia a Δ...

  • Página 31: Caldera Biom

    Funciones especiales 6.6.10. - Caldera biom. El relé se utiliza para el control de una caldera de combustibles solidos. 6.6.10.1. - CS Tmín Temperatura minima en la caldera para activar la bomba/relé. 6.6.10.2. - ∆T caldera c. solid Temperatura máxima en depósito para desactivar la bomba/relé. 6.6.10.3.

  • Página 32: Control De Presión

    Funciones especiales 6.6.12. - Control de presión El relé se conecta cuando la presión cae a un valor minimo o sube a un máximo. 6.6.12.1. - Control de presión En este menú se puede activar el control de la presión en el sistema por un „direct sensor“. Cuando las condiciones de la presión sobrepasan los valores determinados, se conecta el relé.
  • Página 33 Funciones especiales 6.6.16. - Circuito calef. Se regula una bomba de un circuito de calefacción con histeresis fi ja (+/-1°) cuando se llega al valor de consigna. 30 segundos que se tarda en conectar y desconectar para evitar periodos de funcionamiento muy cortos. RC21 - controlador de habitación se puede utilizar como sensor en la habitación.

  • Página 34: Contador De Energía

    Funciones especiales 6.9. - Contador de energía 1. Caudal constante Si se selecciona como tipo de contador „Caudal constante“, se calcula una aproximación de la energía ganada mediante los valores ajustados manualmente para tipo de glicol, concentración, el caudal y las temperaturas entre colector y depósito. Adicionalmente se puede programar un valor de corrección Offset ΔT, que sirve para equilibrar la inexactitud de las tempera- turas en el colector y depósito (que no corresponden al 100% las temperaturas de ida y retorno).

  • Página 35: Compensación Sensor

    Funciones especiales 6.10. - Compensación sensor Diferencias de las temperaturas que se muestran, provocadas por ejemplo por cables largos o sensores en una posición mala, se pueden corregir aqui manualmente. Las modifi caciones se realizan para cada sensor de temperatura en pasos de 0,5°C o 0,2% del rango de medición del combisensor VFS / RPS (Caudal / Presión).

  • Página 36: Horario Verano

    Funciones especiales 6.14. - Horario verano Con esta función activada, cambia la centralita automáticamente entre horario de invierno y verano 6.15. - Ahorro de energía Esta función apaga la iluminación de la pantalla si no se ha pulsado una tecla durante 2 minutos. Con un aviso en pantalla no se apaga la iluminación hasta confi rmarlo.

  • Página 37: Bloqueo De Menú

    Bloqueo de menú 7. - Bloqueo de menú Bajo el menú “7. Bloqueo de menú” se protege el regulador contra una determinación o un cambio de valores no deseado. Se sale del menú pulsando “esc” Los menús siguientes todavia se pueden mirar o modifi car a pesar del bloqueo activado: 1.

  • Página 38: Malfunciónes

    Malfunciónes Z.1. Malfunción con mensaje de error Si hay una malfunción, se activa una luz intermitente y en la pantalla aparece una señal de advertencia. Si el error desaparece, cambia la señal de advertencia a una de información y la luz se desactiva. Pulsando la tecla abajo del señal se optiene (Led Señal de mas información.

  • Página 39: Mantenimiento

    Mantenimiento Mantenimiento Con el mantenimiento anual del sistema de calefacción el técnico especialista tambien deberia revisar las fun- ciones del regulador y si es necesario optimizar la confi guración. Atención Realizar mantenimiento: - Revisa fecha y hora (véase 6.13.) - Observación/Control de plausibilidad de la evaluación (véase „2. - Evaluación“ en página ) - Control de la memoria de errores (véase „2.4.

  • Página 40: Consejos Útiles / Indicaciones

    Consejos útiles / Indicaciones En vez de limitar el caudal del sistema con una valvula, mejor se controla el caudal con el regulador de veloci- dades de la bomba y con la confi guración de „max.revoluciones“ del regulador (véase 6.24). Eso ahorra energia eléctrica! Los codigos del servicio (véase 8.) contienen a parte de la medición actual y condición operativa tambien todas las determinaciones del regulador.
