- Página 1 Manual técnico STORBOX 250...
-
Página 2: Memoria Descriptiva

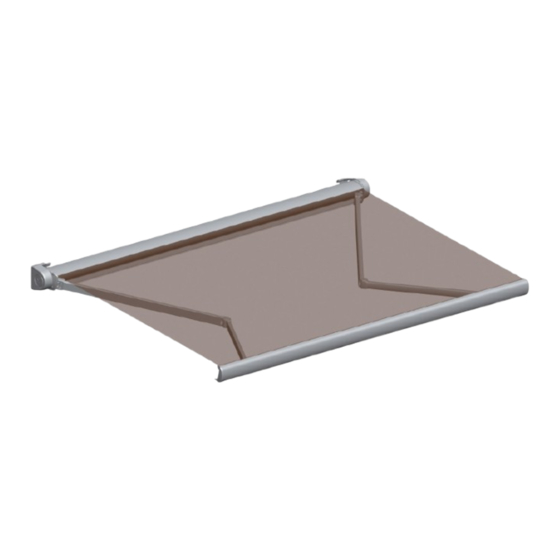

El toldo cofre STORBOX 250, dentro de la gama BOX de Llaza, posee un diseño basado en líneas suaves y redondea- das, que armonizan con los ambientes más exigentes, permitiendo además ocultar los elementos de fijación y enalte- ciendo su depurada estética. -
Página 3: Definicion Del Sistema Art
4– SISTEMA DE ALINEACION DE LOS BRAZOS El soporte del brazo ART-System, in- sertado en el soporte lateral del cofre STORBOX 250, permite una fácil y precisa regulación de la alineación de los brazos. De este modo se consigue que el codo... -
Página 4: Caracteristicas De Los Elementos
STORBOX 250 Memoria descriptiva 6.– CARACTERISTICAS DE LOS ELEMENTOS PROPIEDADES GEOMETRICAS Geometría Sección (mm2) Mt (cm4) Estructura Soporte a pared (1000 mm.) 1157 Ixx=236,14 Iyy=2,34 Perfilería cofre Ixx=135,5 Iyy=63,2 Ixx=0,29 Iyy=14,26 Perfilería tejadillo cofre Perfilería frontal de carga Ixx=71,61 Iyy=14,06... -
Página 5: Tablas De Corte, Selección Y Clasificacion
Beaufort 5 Las ramas se mueven y los árboles de hoja caduca oscilan CLASE 3 39 a 49 Beaufort 6 Las ramas se mueven y es difícil sujetar el paraguas CLASIFICACION AL VIENTO STORBOX 250 LINEA (m) 2,00 2,50 3,00 3,50... -
Página 6: Fijacion A Techo
STORBOX 250 8.– SECCIONES ACOTADAS FIJACION FRONTAL FIJACION A TECHO PLACA DE SUSTENTACION FRONTAL O A TECHO... -
Página 7: Instrucciones De Ensamblaje
STORBOX 250 Instrucciones de ensamblaje 9.- ENSAMBLAJE DEL COFRE Una vez separadas ambas piezas que constituyen el soporte, fijar la parte tapa al extremo del perfil, mediante los torni- llos avellanados (B). Prestar atención a la colocación del tapón embellecedor en uno de ellos, que es el único que, una vez montada la tota-... - Página 8 STORBOX 250 Instrucciones de ensamblaje Si utilizamos como sistema de elevación el motor eléctrico, sujetar al interior del cofre el soporte HiPro del motor, me- diante sendos tornillos adicionales, e insertar posteriormente el citado motor en el interior del tubo de enrolle.
-
Página 9: Preparacion De Brazos Y Soportes
STORBOX 250 Instrucciones de ensamblaje 10.- PREPARACION DE BRAZOS Y SOPORTES Colocar Ambos brazos, quitando los espárragos y sacan- do el vástago (N). Una vez insertada la horquilla del extremo del brazo en el soporte, volver a colocar el vástago y los espá- rragos ( que nos permitirán nivelar la altura del codo) - Página 10 STORBOX 250 Instrucciones de ensamblaje Fijar la lona al perfil delantero o de carga, mediante los tornillos y tacos previstos para insertar en los extremos de la situa- ción de la varilla vaina (Q). Tensar ligera- mente la lona, mediante la regulación del apriete de dichos tornillos, con el fin de dejar el tejido sin arrugas.
-
Página 11: Colocación De Las Placas Soporte Y Ajustes
STORBOX 250 Instrucciones de instalación 11.- COLOCACIÓN DE LAS PLACAS SOPORTE Y AJUSTES Instalar las placas soporte en la pared o techo. Colgar el conjunto cofre y sujetarlo a las placas con los tornillos indicados. Prestar especial atención en la verticalidad y paralelismo de las placas, para garantizar una perfecta funcionali- dad del producto. -
Página 12: Nivelación De Los Codos De Los Brazos
STORBOX 250 Instrucciones de instalación 12.– NIVELACIÓN DE LOS CODOS DE LOS BRAZOS Para poder fijar la inclinación correcta del codo de cada brazo, procede- remos con el apriete del espárrago exterior (Me), el cual actuará sobre el eje del brazo consiguiendo alzar el codo con respecto al cofre, en caso de querer bajar el codo procederemos a girar en sentido contrario la llave allen que actúa sobre el espárrago exterior (Me).
