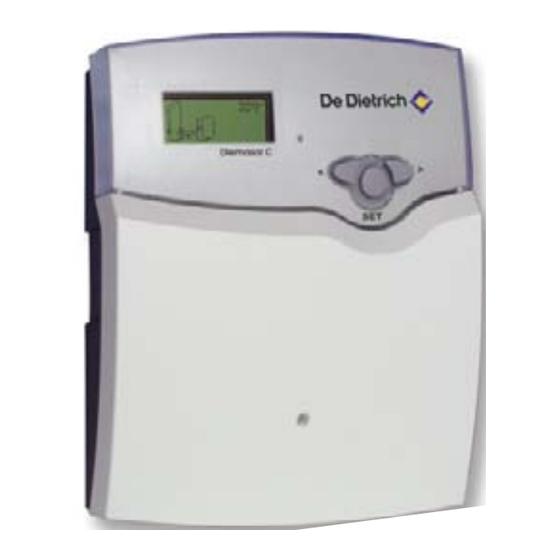

- Página 1 Regulación para solare acumulador QUADRO/QUADRODENS Diemasol Ci Instrucciones de instalación y de mantenimiento Instrucciones de utilización 300016317-001-B...
-
Página 2: Normas De Seguridad
De Dietrich. Esto se aplica especialmente a las manipulación inapropiada de su instalación. Del mismo modo, la reproducciones/copias, traducciones, traspasos a microfilm y instalación debe respetar la configuración de fabricación. -
Página 3: Tabla De Contenido
1. Índice 1 Índice Índice ................. .3 Descripción . -
Página 4: Descripción
2. Descripción 2 Descripción Las instalaciones solares Dietrisol Quadro están equipadas con regulaciones del tipo Diemasol Ci. Se trata de regulaciones solares inteligentes y autónomas, capaces de establecer un criterio de regulación óptimo ("matched flow") para la instalación a partir de las temperaturas del acumulador y de las temperaturas de los captadores solares. -
Página 5: Instalación
3. Instalación 3 Instalación 3.1 Montaje Siga las instrucciones de montaje de la regulación que figuran en las instrucciones de montaje del acumulador Cubierta Pantalla alfanumérica LCD Teclas de control Borneros Zócalo Sujetacables Base de conexión Tapa Indicador luminoso 09/04/08 - 300016317-001-B Diemasol Ci... -
Página 6: Conexión Eléctrica
3. Instalación 3.2 Conexión eléctrica La alimentación del regulador debe hacerse mediante un interruptor externo (último paso) a una tensión de 220 ... 240 V (50...60 Hz). Los cables se deben pasar por el sujetacables de la caja con la ayuda de los tornillos previstos para tal fin. Semi- Electromechanic relay conductor... -
Página 7: Tipos De Sondas
4. Tipos de sondas 4 Tipos de sondas La regulación Diemasol Ci utiliza sondas de temperatura muy precisas (modelo Pt1000) (FKP y FRP). Para poder adaptarse a todas las instalaciones, la gama incluye 3 tipos de sondas: - una sonda de inmersión - una sonda para superficie plana - una sonda para superficie tubular. -
Página 8: Modo De Empleo Y Funcionamiento
5. Modo de empleo y funcionamiento 5 Modo de empleo y funcionamiento 5.1 Teclas de regulación La regulación se controla únicamente con las 3 teclas situadas debajo de la pantalla. La tecla de la derecha 1 (>) permite pasar al menú... -
Página 9: Descripción General Del Funcionamiento
6. Descripción general del funcionamiento 6 Descripción general del funcionamiento La regulación Diemasol Ci es capaz de regular una gran variedad de A continuación figuran los distintos diagramas de instalación instalaciones solares térmicas, además de incorporar otras posibles: funciones suplementarias (bomba de caldera de biomasa y de piscina, MCDB). -
Página 10: Modo De Funcionamiento De Los Sistemas Solares
6. Descripción general del funcionamiento 6.2 Modo de funcionamiento de los sistemas solares 6.2.1 Sistemas solares 1.0-1.5 con intercambiador térmico de placas en el lado del circuito solar • QUADRO 750 La radiación solar calienta el fluido termoconductor del captador. El sistema carga el acumulador en función del calor disponible y se Para activar los procesos de regulación, tiene que alcanzarse una para una vez alcanzada la temperatura de consigna del acumulador... - Página 11 6. Descripción general del funcionamiento 6.2.2 Sistemas solares 2.0-2.5 con 2 intercambiadores térmicos de tubo liso en el lado del circuito solar • QUADRO 500 La radiación solar calienta el fluido termoconductor del captador. El sistema carga el acumulador en función del calor disponible y se Para activar los procesos de regulación, tiene que alcanzarse una para una vez alcanzada la temperatura de consigna del acumulador temperatura mínima de 30 °C (S1) para el captador y una diferencia...
-
Página 12: Funciones Suplementarias
6. Descripción general del funcionamiento 6.3 Funciones suplementarias Función del captador solar tubular Calorimetría La función de captador tubular se puede activar en todos los Todos los sistemas solares permiten instalar un calorímetro en el diagramas. Si la regulación registra un aumento de 2 K con respecto lado del circuito solar. - Página 13 6. Descripción general del funcionamiento MCDB Piscina El acumulador mixto (1) se descarga cuando su temperatura (S5) La bomba de carga de la piscina (R8) se activa cuando la supera la temperatura de carga mínima (Temp. min. carga), y la temperatura del acumulador S5 T.
-
Página 14: Elección Del Sistema
7. Elección del sistema 7 Elección del sistema Sistema 1.0 Salida relé Observación Entrada sonda Descripción Bomba primaria solar, velocidad de rotación regulada Temperatura del captador (TC) (P1) Intercambiador térmico de placas: Temperatura de salida Bomba secundaria solar, velocidad de rotación regulada (TE) (P2) Temperatura del acumulador 1 zona inferior (TS) - Página 15 7. Elección del sistema Sistema 1.2 Salida relé Observación Entrada sonda Descripción Bomba primaria solar, velocidad de rotación regulada Temperatura del captador (TC) (P1) Intercambiador térmico de placas: Temperatura de salida Bomba secundaria solar, velocidad de rotación regulada (TE) (P2) Temperatura del acumulador 1 zona inferior (TS) Válvula de inversión zonas del acumulador (V1) Temperatura del acumulador 1 zona superior (TM)
- Página 16 7. Elección del sistema Sistema 1.4 Salida relé Observación Entrada sonda Descripción Bomba primaria solar, velocidad de rotación regulada Temperatura del captador (TC) (P1) Intercambiador térmico de placas: Temperatura de salida Bomba secundaria solar, velocidad de rotación regulada (TE) (P2) Temperatura del acumulador 1 zona inferior (TS) Válvula de inversión zonas del acumulador (V1) Temperatura del acumulador 1 zona superior (TM)
- Página 17 7. Elección del sistema Sistema 2.0 Salida relé Observación Entrada sonda Descripción Bomba primaria solar, velocidad de rotación regulada Temperatura del captador (TC) (P1) Temperatura del acumulador 1 zona inferior (TS) Válvula de inversión zonas del acumulador (V1) Temperatura del acumulador 1 zona superior (TM) Sistema 2.1 Salida relé...
- Página 18 7. Elección del sistema Sistema 2.2 Salida relé Observación Entrada sonda Descripción Bomba primaria solar, velocidad de rotación regulada Temperatura del captador (TC) (P1) Temperatura del acumulador 1 zona inferior (TS) Válvula de inversión zonas del acumulador (V1) Temperatura del acumulador 1 zona superior (TM) Temperatura del acumulador 1 zona central Válvula de inversión MCDB Temperatura del acumulador 2 zona inferior...
- Página 19 7. Elección del sistema Sistema 2.4 Salida relé Observación Entrada sonda Descripción Bomba primaria solar, velocidad de rotación regulada Temperatura del captador (TC) (P1) Temperatura del acumulador 1 zona inferior (TS) Válvula de inversión zonas del acumulador (V1) Temperatura del acumulador 1 zona superior (TM) Bomba de la caldera de biomasa Temperatura del acumulador 1 zona central Válvula de inversión MCDB...
-
Página 20: Parámetros
8. Parámetros 8 Parámetros 8.1 Diagramas 1.0-1.5 Diagramas Ajuste de Nombre Mín. Máx. Explicaciones fábrica 1.0 1.1 1.2 1.3 1.4 1.5 General Self calibration time Duración de la purga [min] Min. changeov. t. Temperatura de inversión mínima de carga del 40.0 20.0 90.0... - Página 21 8. Parámetros 8.2 Diagramas 2.0-2.5 Diagramas Ajuste de Nombre Mín. Máx. Explicaciones fábrica 2.0 2.1 2.2 2.3 2.4 2.5 General Self calibration time Duración de la purga [min] Min. changeov. t. Temperatura de inversión mínima de carga del 40.0 20.0 90.0 acumulador superior S1 ∆T de referencia...
- Página 22 8. Parámetros Diemasol Ci 09/04/08 - 300016317-001-B...
- Página 23 8. Parámetros 09/04/08 - 300016317-001-B Diemasol Ci...
- Página 24 Todos los datos técnicos que figuran en las presentes instrucciones, así como las ilustraciones y esquemas eléctricos, son de nuestra propiedad, y no se pueden reproducir sin nuestra autorización previa por escrito. A reserva de modificaciones. 09/04/08 DE DIETRICH THERMIQUE 57, rue de la Gare F- 67580 MERTZWILLER - BP 30...
