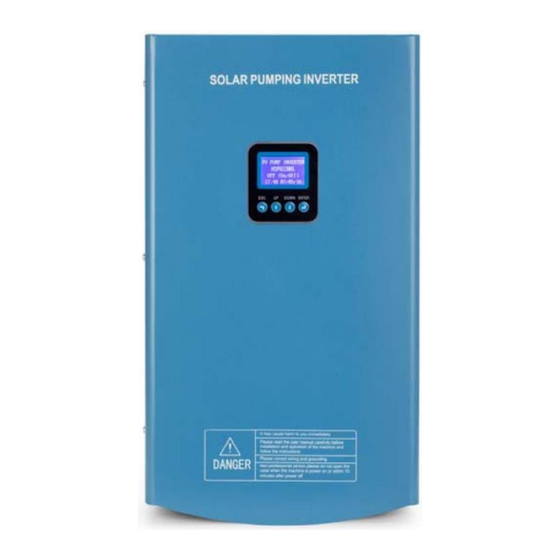

INVERSOR bombeo solar
Aplicar para Bombeo de Agua y Riego
Manual de usuario
(Frecuencia variable de 1 Hz ~ 50 / 60Hz)
VERSIÓN
V5.2
FECHA
Sep / 10 / 2016
PRODUCTOR
LEÓN
Para garantizar su salud, equipos y propiedades, por favor, lea detenidamente este capítulo antes de utilizar
el inversor de bombeo solar y actuar de acuerdo con las instrucciones.
Publicidad
Tabla de contenido
Resumen de contenidos para Hober HSPL/H Serie
- Página 1 INVERSOR bombeo solar Aplicar para Bombeo de Agua y Riego Manual de usuario (Frecuencia variable de 1 Hz ~ 50 / 60Hz) VERSIÓN V5.2 FECHA Sep / 10 / 2016 PRODUCTOR LEÓN Para garantizar su salud, equipos y propiedades, por favor, lea detenidamente este capítulo antes de utilizar el inversor de bombeo solar y actuar de acuerdo con las instrucciones.
-
Página 2: Definición De Seguridad
DEFINICIÓN DE SEGURIDAD: Peligro: Esto causará lesiones graves y la muerte, incluso mientras se opera en contra de las reglas Condición de almacenamiento: ° C ° C a 65 . 5% a 90%, sin condensación Almacenamiento en seco, libre de polvo no conservar en el medio ambiente que contiene gas corrosivo, líquido Instalación: Peligro FORBID para conectar el conmutador entre la salida de CA del inversor con la bomba... -
Página 3: Descripción
2. DESCRIPCIÓN REGLA 2.1 NAMING HSPL / H 2200 H / L A / B A / B Una frecuencia de salida: 50Hz B: 60H H / L AC de tensión de salida, H: 380/400 / 440V L: 220 / 240V 2200: Potencia nominal del inversor 2200W HSPL / H código de producto de la empresa, Inversor bombeo solar,... - Página 4 2.3 Parámetros Híbrido de bombeo solar del inversor Versión 2016 En forma para la bomba de CA, CA aireador, resistencia calefactora (Rápido y Fácil de instalación de Operación) 1. Automático Potencia de entrada híbrido (solar, AC / Diesel / carga de la batería) (750W ~ 30KW), Manual (37 ~ 150KW) 2.
- Página 5 2.4 Circuito. Corriente Preesure Voltaje diámetro del diámetro del hilo Corriente de Voltaje Presión de máxima de de cable de alambre de de entrada salida cable de salida Modelo entrada entrada salida HSPL / H750L 600V 2 x 2,5 m metro 4.8A 500V...
- Página 8 Número Descripción parámetros Pantalla LCD de pantalla 128 * 16 * 64px 4 caracteres con una cubierta Teclado Esc, Arriba, Abajo, Enter salida de ca cuatro líneas (3 fases y la línea de tierra) rojo / amarillo / azul / color Yellow_Green IP65 Entrada de CA / batería De cuatro líneas (3Fases y A ras del suelo) rojo / amarillo / azul / color Yellow_Green IP65...
-
Página 9: Entrada De Ca / Salida
entrada de cC Negativo y positivo MC4 / IP68 Ventilador de refrigeración IP68 viento Comunicación RS485 / RS232 IP65 vaina de inmersión IP65 sensor del depósito IP65 Encendido / Apagado de Inversor de inicio: El LED en la parada: El LED control Off IP65 Pantalla LED... - Página 10 Bombear-T Fase Bombear-V Fase Bombear W-Fase Suelo NOTA: si el flujo de salida de la bomba es demasiado pequeña, intenta intercambiar dos cables de 3 fases. 3.3.2 Salida de CA a la conexión de la bomba monofásica: Por favor, consulte el documento de “Bomba monofásico Guide.pdf conexión” 3.3.3 Conexión de entrada de CA / batería Entrada de CA / batería al inversor de bombeo solar Color rojo...
-
Página 11: Nivel Alto
Nivel alto Nivel medio Nivel bajo nivel de agua (acero / cobre) Ejemplo: La altura total (H) de Bien es 100 metros, agua profunda (H1 + H2 + H3) es de 90 metros H3: de la parte inferior de bien a la entrada de agua de la bomba es 10meters H2: 40meters H1: 40meters. - Página 12 Tiempo de Trabajo Start - Stop (H: M) Hora: 0: 0 - 23:59 PV baja potencia híbrido a / Stop LE: 10 Hz En 5 M para PV Bomba reiniciar Entre en el inversor menú HSPH5500H Run ajuste 0 0 0 0 13:26 11/02/15 Marcha en seco Verifica el PW...
- Página 13 Menú principal “UP”,”abajo” clave para el cambio de menú “Enter” para entrar en el menú Configuración Línea 1: Nombre de la empresa Línea 2: Modelo Línea 3: sistema de la demostración está en marcha o parada 1.OFF (GPRS): GPRS controlan que se detenga 2.OFF (Tiempo): Ahora no está...
- Página 14 Historial de errores Para la investigación de la historia de la bandera de error Historial de errores de Pulse la tecla “Enter” para entrar en este menú, a error: 32 11:43 continuación, 02/09/15 Más Borrar todo “UP” /”Abajo“para seleccionar el comando de consulta más registro o borrar el historial.
- Página 15 3. Entrada Solar / Entrada de CA Puesta en marcha por la energía solar, si no es suficiente para correr a 10 Hz dentro de 2 minutos, el cambio a CA y SOLAR / híbrida AC SOLAR / AC de potencia híbrido corriendo a 20 minutos, el cambio a la energía solar de nuevo y 3.a repita el paso y 3.b paso Detectar marcha en seco...
-
Página 16: Encendido / Apagado Y Control De Flujo
Hora del sistema Tiempo Calibrar (H: MM / D / Y) 20: 25 2/11/15 Time System Calibrar Fase bomba AC Bomba de CA monofásico de tres estados La configuración sólo para 2.2KW o continuación Ahora: Individual 2.2KW individual: la bomba ac es monofásica Tres: la bomba de corriente alterna trifásica es Nota: El ajuste se activará... -
Página 17: Especificaciones Módulo Gprs
ESPECIFICACIONES módulo GPRS Tensión de trabajo 5 ~ 28V corriente de trabajo Max 1200 mA, 100 mA normal 10 ~ ℃ Temperatura de trabajo -40 ~ 80 ℃ Temperatura de almacenamiento -40 ~ 85 humedad de almacenamiento 5% ~ 95% RH Frecuencia de trabajo 850/900/1800 / 1900MHz toma de comunicación... -
Página 18: Ejemplo De Comando
valor Inversor automático en cuenta la Notificación bombeo solar inversor automático de envío Maestro del mensaje de dominar Cuando hay un error o una advertencia **** es la contraseña que el establecimiento, es original 0000, Súper contraseña es: 9590 El carácter “”... -
Página 19: Especificaciones De Arranque Solar
4. Booster Solar (Opcional) ESPECIFICACIONES DE ARRANQUE SOLAR DC Voltaje de entrada 55 ~ 95V 400 ~ 685V para 380V inversor DC Voltaje de salida 200 ~ 450V para 220V inversor Corriente máxima de entrada Potencia nominal 1500W Impermeable N / IP20 Entrada de CC (Conectar a un panel solar) Color rojo: positivo (+) 2 * 4 mm Color Negro: Negativo (-) 2 * 4... - Página 20 5. Indicador de error de visualización NOTA : expresar el estado es cierto, por ejemplo: Indicador de error es 8 indican inversor sistema ha terminado temperatura. 6 . C A S O 3phase 380V AC 2HP bomba del sistema de bombeo solar: bomba de CA Panel solar Inversor de bombeo solar...
- Página 21 7. ENVASADO Inversor: 1pcs DC Conector de entrada: 2-12pcs de acuerdo con la Tabla-2 AC / batería Conector de entrada: 1pcs Sensor del tanque: 1pcs Vaina: 1pcs Conector de salida de CA: 1pcs Manual del usuario: 1pcs NOTA: Para 45KW de 55KW, no hay una fábrica de la licencia conector.
-
Página 22: Atención Especial
máquina de etiqueta La siguiente situación no pertenece a la garantía de calidad: al usuario alterar el número de serie y la máquina; calidad etiqueta etiqueta de garantía; entorno de uso no cumple con las condiciones de uso. Producto reparado o desmontado sin nuestra autorización.
