(6.2) Montaggio del dispositivo

3
IT IT
2
1

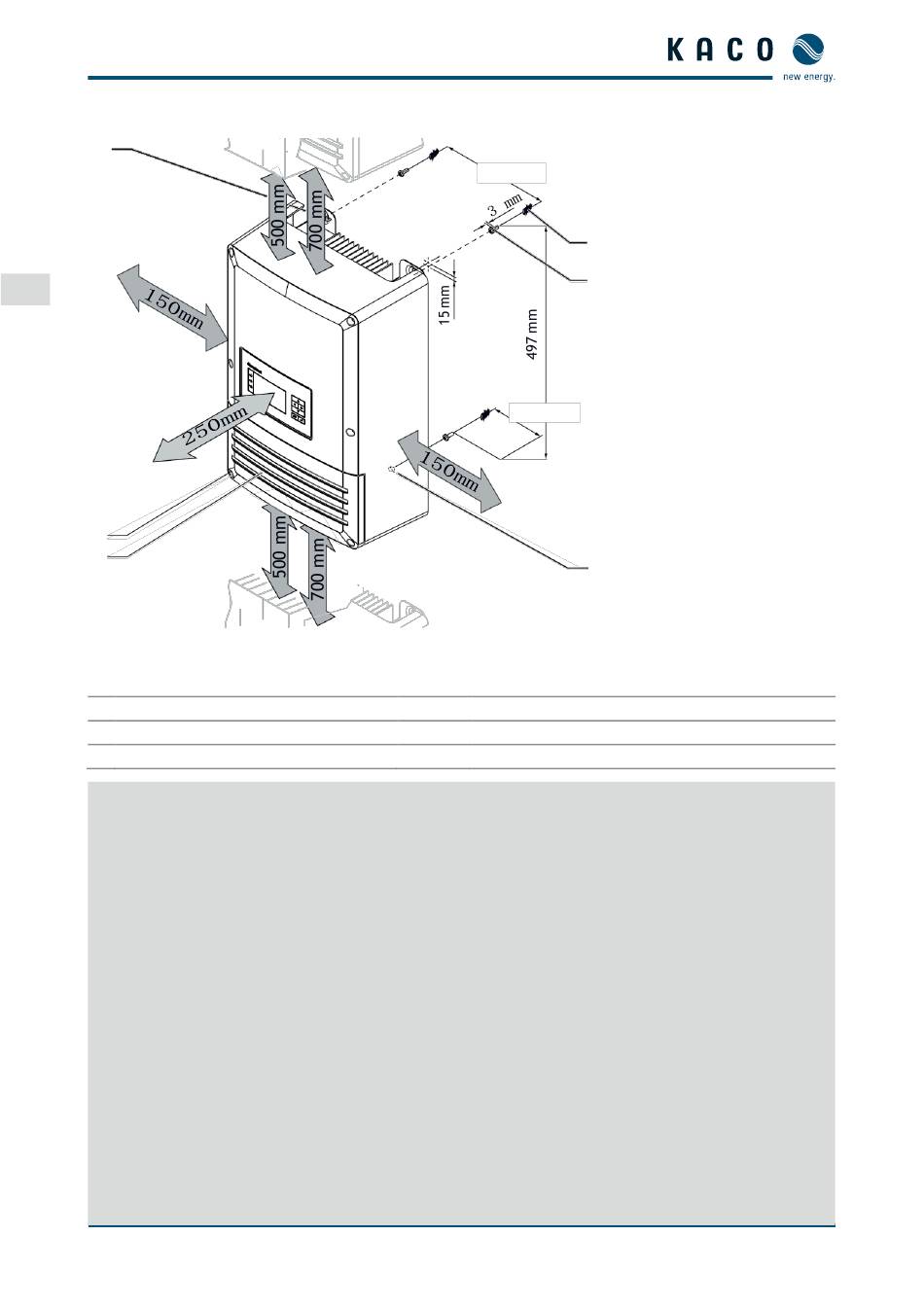

Immagine 5: Distanze minime / Fissaggio dell'inverter
Legenda
1 Coperchio del vano collegamenti
2 Viti per il fissaggio (2xTorx)
3 Linguette di fissaggio

Montaggio dell'inverter

1. Segnare la posizione dei fori sulla parete in base alla quotatura nel Immagine 5 o sfruttando gli incavi presenti
nelle linguette di fissaggio sul retro dell'apparecchio.
AVVERTENZA Rispettare le distanze minime tra gli inverter (700 mm) o tra l'inverter e il soffitto/il pavimento
(500 mm) e le distanze laterali (150 mm e 250 mm).
2. Applicare i tasselli.
3. Avvitare le viti superiori per il montaggio alla distanza dalla parete indicata (3 mm)
4. Con le linguette di fissaggio agganciare l'inverter sulle viti.
5. Svitare le viti di fissaggio del coperchio del vano collegamenti .
6. Estrarre il coperchio del vano collegamenti verso il basso.
7. Variante 1: Segnare la posizione del foro inferiore.
– Sganciare l'inverter e applicare il tassello di bloccaggio dell'inverter.
– Agganciare nuovamente l'inverter sulle viti superiori e fissare alla parete con la vite inferiore per il montag-
gio.
8. Variante 2: Rimuovere il pezzo scorrevole. (vedi Immagine 8 a pagina 17)
– Eseguire il foro della dimensione adatta al tassello e fissare con la vite per il montaggio a muro.
– Inserire l'elemento scorrevole.
9. Applicare il coperchio sull'apparecchio.
10. Avvitare le viti di fissaggio del coperchio.
» Il montaggio dell'inverter è terminato. Proseguire con l'installazione.
Pagina 16
242 mm
4
5
121 mm
6
4 Tasselli (3x)
5 Viti per il montaggio (3x)
6 Foro per il fissaggio dell'inverter
Guida rapida di montaggio KACO blueplanet 3.0-5.0 TL1
