Manuales relacionados para Secucore AH25Z
Resumen de contenidos para Secucore AH25Z

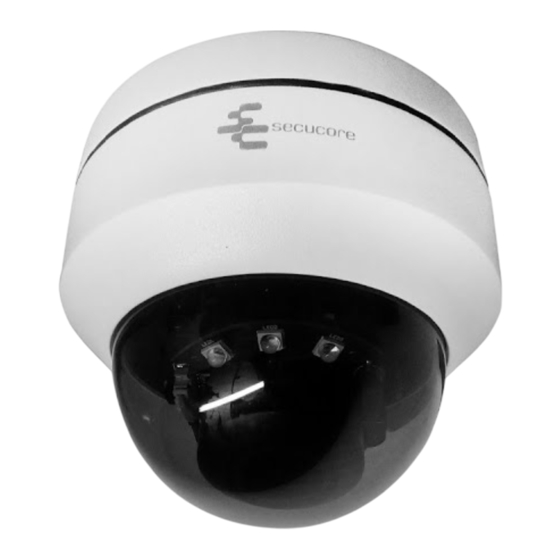

- Página 1 Cámara domo PTZ 4 en 1 Manual de operación AH25Z www.secucore.com.mx...
-
Página 2: Medidas De Seguridad
Fuego equipo, es importante no colocar piezas externas a la marca Secucore para evitar No utilice el equipo cerca del fuego o en contacto con el, esto puede derivar en un daño total de su equipo. -
Página 3: Parte 1 - Introducción
Parte 1 – Introducción Principales características Resolución de 1080x720 (2 megapíxeles) Lente 2.8 a 8mm Grado de protección IP66 Sensor CMOS 1/3” Ángulo de visión de 50 a 98° Cuerpo metálico 3 LEDs IR SMD para visión nocturna ... -
Página 4: Parte 2 - Descripción
Parte 2 – Descripción Vista de cámara... -
Página 5: Parte 3 - Configuración
Parte 3 – Configuración Conexión PTZ Para poder realizar las configuraciones por presets o menú OSD es necesario que el canal este configurado con los siguientes valores (esta es la configuración predeterminada de la cámara): Dirección: 1 Baudrate: 2400 Paridad de datos: ninguna La cámara no requiere una conexión RS485 para funcionar, es posible controlarla por medio de cable coaxial. -
Página 6: Configuración Por Menú Osd
Configuración por menú OSD Para abrir el menú OSD de la cámara debe llamar al preset número 95, al iniciar el menú OSD se mostrarán las siguientes opciones: Para navegar en el menú OSD, debe utilizar el joystick PTZ del DVR. Menú... - Página 7 DOME -> COMM DEVICE ID. Muestra el ID de dispositivo (este no es la dirección del dipositivo). CHECK ID. Ajusta el ID de dispositivo. TARGET ID. Ajusta la dirección PTZ de la cámara. SOFT PROTOCOL. Selecciona el protocolo PTZ. PELCO, PELCO-D y PELCO-P. BAUD RATE.
- Página 8 ILLUMINATION ON. Ajusta el rango de iluminación de los LEDS siendo 01 el valor más bajo y 08 el más alto. AMBIENT. Selecciona el ambiente en el que será instalada la cámara. Luz de día(LIGHT) e interior(darkness). IR SWITCH. Deshabilitado para este modelo. EXIT.
- Página 9 Ejemplo del recuadro de privacidad DOME -> ADVANCED Deshabilitado para este modelo CAMERA DIGITAL ZOOM. Activa o desactiva el zoom óptico del dispositivo. FOCUS. Configura el modo del enfoque de la cámara. Manual o automático. IRIS. Configura el modo iris. Manual o atomático. BLC.
- Página 10 DISPLAY P AND T. Activa o desactiva la posicion en grados del dispositivo en pantalla. ACTION. Activa o desactiva la descripción de los movimientos del dispositivo en pantalla. DOME ID. Activa o desactiva la dirección del dispositivo en pantalla. EXIT.Salir del menú. RESET DOME RESTART.
-
Página 11: Configuración Por Presets
Configuración por presets Debe llamar al preset indicado para realizar la configuración deseada, para que estas configuraciones se apliquen debe confirmar que puede mover la cámara con las configuraciones previamente colocadas. Preset Función Modo nocturno automático Cambiar a modo nocturno Cambiar a modo día Máxima potencia en LEDs Potencia normal en LEDs...
