Instrucciones de manejo
REV100
Puesta en servicio y arranque rápido
• Activación de las pilas
1.
• Ajuste de la hora
Botones de ajuste
• Seleccione el modo de operación de los periodos de
calefacción
Modo de operación 1
Calefacción en modo automático
Modo de
operación 1
Seleccionar los periodos de calefacción de tal forma que la
temperatura económica se mantenga lo máximo posible mientras la
casa esté desocupada, lo que permitirá un ahorro considerable de
energía y costes.
Cómo introducir otras temperaturas ambiente
• Temporalmente:
1. Display Temperatura
• Permanentemente:
1. Display temperatura
2. Pulsar modo de operación
Cómo introducir sus propios periodos de calefacción
2. Botones de conmutación horaria
1. Modo de operación 2
1. Modo de operación 1
SIGNIFICADO DE LOS SÍMBOLOS?
Cambiar pilas
Apagado del display activo
Calefacción conectada
Progr. de vacaciones activo h
Control remoto activo
Si está conectado
Temperatura ambiente
Ajuste de valores con los
botones de ajuste

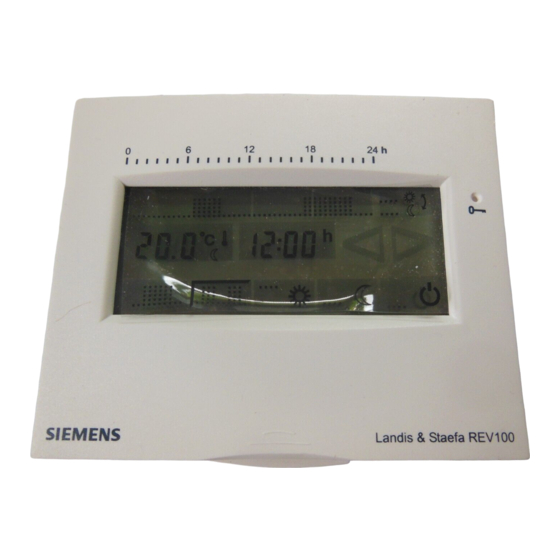

El REV100 incorpora un display digital que se maneja
tocando simplemente con los dedos el área en cuestión.
Aviso: Para facilitar la programación, el controlador debe
separarse de su base.
1. Retirar la unidad de la base y abrir la tapa del
compartimento de las pilas.
2. Retirar la banda negra protectora de las pilas. El equipo
comienza a funcionar.
2.
3. Seleccionar el campo de la hora en el display y ajustar la
hora correcta.
4. Tras 5 segundos, el display cambiará automáticamente al
modo de operación inicial (el mismo resultado que
pulsando de nuevo el campo de la hora).
Hora pulsar
5. Seleccionar el modo de operación requerido, ej.
Ajustes de fábrica:
Modo de operación 1 con un
periodo de calefacción:
07:00...23:00
Modo de operación 2 con dos
periodos de calefacción:
Modo de operación 2
06:00...09:00, 17:00...22:00
Con un periodo de calefacción:
Pulsar el modo de operación de operación para modo
automático 1. La temperatura normal se mantendrá durante
Modo de
un periodo de calefacción. Fuera de este periodo, se
operación 2
conservará la temperatura económica.
Con dos periodos de calefacción:
Pulsar el modo de operación de operación para modo
automático 2.
La temperatura normal se mantendrá durante dos periodos
de calefacción. Fuera de estos periodos, se conservará la
1. Pulsar el display de temperatura.
2. Y después hasta visualizar la temperatura ambiente
requerida (máx. +/-4 °C).
3. Al cabo de 5 segundos, el display volverá
automáticamente al modo de operación inicial (el mismo
resultado que pulsando de nuevo el pulsar de la
temperatura).
¡El reajuste sólo está activo hasta la siguiente conmutación!
2. Botones de ajuste
1. Pulsar el display de temperatura.
3. Botones de ajuste
2. Después el modo de operación requerido.
3. Pulsar para introducir la temperatura de consigna
requerida con cada modo de operación.
3...29 °C
4. Al cabo de 5 segundos, el display volverá
automáticamente al modo de operación inicial (el mismo
resultado que pulsando de nuevo el pulsar de la
1. Seleccionar el modo de operación requerido.
2. Seleccionar las horas de conmutación individuales de los
respectivos campos.
3. Botones de ajuste
3. Cambiar las horas de consigna visualizadas. Si coinciden
dos tiempos de conmutación en el mismo campo horario,
la selección cambiará con la siguiente pulsación.
4. Al cabo de 5 segundos, el display volverá
automáticamente al modo de operación inicial (el mismo
resultado que pulsando de nuevo el pulsar de la hora).
Siemens SBT / Landis&Staefa Division
Temp. normal
Temp. económica
Espera
Hora
Modo de operación:
1 periodo de
calefacción
2 periodos de
calefacción
20 °C
16 °C
5 °C
h
12:00 h
3...29 °C
3...16 °C
CE1B2211es
30.03.2000

Publicidad

loading

Resumen de contenidos para Siemens REV100

  • Página 1 Puesta en servicio y arranque rápido El REV100 incorpora un display digital que se maneja • Activación de las pilas tocando simplemente con los dedos el área en cuestión. Aviso: Para facilitar la programación, el controlador debe separarse de su base.
  • Página 2 Este aviso advierte de la necesidad de cambiar las pilas del 1. Adquirir dos nuevas pilas alcalinas tipo AA, 1.5 V. REV100 en el transcurso de los próximos 3 meses. 2. Abrir la unidad por su base. 3. Cambiar las pilas.
