Uso de Scope Record en modo de barrido único
disparado
Para registrar, por ejemplo, el suceso de activación de
una fuente de alimentación ininterrumpida (UPS), puede
resultar útil iniciar el registro en una señal de disparo
externa. El siguiente ejemplo explica el modo de realizar
un registro típico de barrido único disparado.
Para configurar el instrumento de medida, continúe a
partir del paso 3 de la sección precedente:
4
Aplique una señal de fuente de alimentación
ininterrumpida a la entrada A roja del BNC.
Aplique una señal de inicio a las entradas banana
roja y negra del disparador externo. (Consulte la
figura 19.)
5
Abra el menú Recorder Options.
6
Pase a Display Glitches.
7
Seleccione Yes y, a continuación,
Mode.
Registro de formas de onda osciloscópicas en la memoria profunda (Scope Record™)
Uso de las funciones del registrador

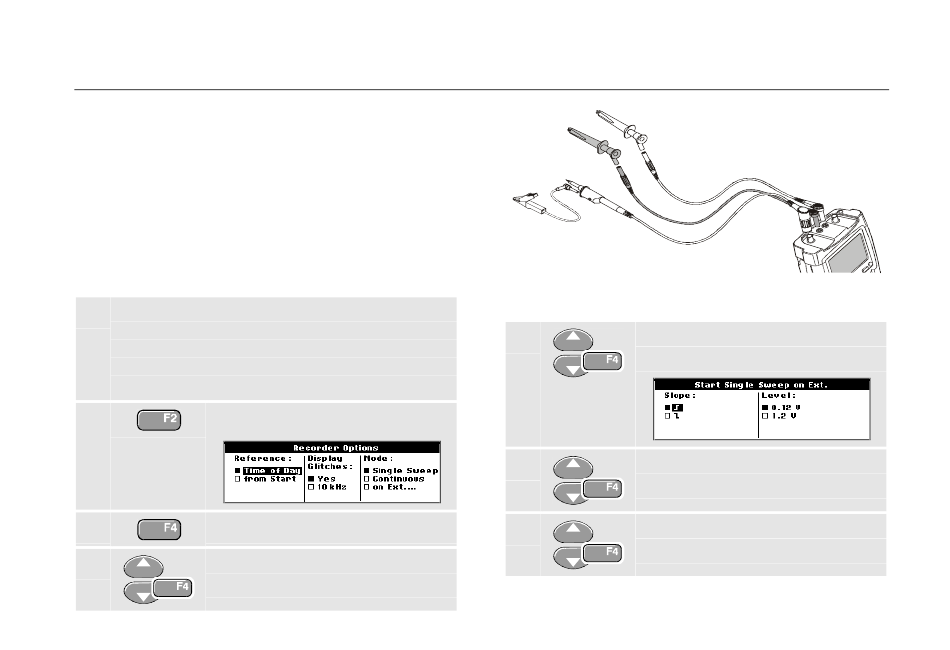

Figura 19. Barrido único de registro de osciloscopio
8
Seleccione
menú Start Single Sweep on Ext.
9
Seleccione la pendiente positiva y
pase a Level.
10
Seleccione 1,2 V y acepte todas
las opciones del registrador.
3
EXT para abrir el
ON
35
