MANTENIMIENTO
•
Realice las inspecciones visuales, eléctricas y mecánicas de manera regular. El ambiente
y la frecuencia de uso deben determinarlo. Sin embargo, se recomienda que las
supervisiones se realicen al menos una vez al año. Recomendamos un Programa de
Mantenimiento Preventivo Eléctrico como se describe en el Boletín de la Asociación
Nacional de Protección Contra Incendios, NFPA N° 70B: Práctica recomendada para el
Mantenimiento del Equipo Eléctrico (www.nfpa.org).
•
Se deben limpiar los lentes periódicamente para asegurar el rendimiento continuo de
la luz. Para realizar la limpieza, limpie los lentes con un paño húmedo y limpio. Si esto
no es suficiente, use un jabón suave o limpiador líquido como Colilinite NCF o Duco #7.
No use un alcalino fuerte y abrasivo o un limpiador ácido. Puede provocar daños.
•
Verifique visualmente en busca de evidencias de calentamiento indebido a causa de la
decoloración de los cables u otros componentes, partes dañadas o derrame evidenciado
por agua o corrosión en el interior. Reemplace todos los componentes gastados,
dañados o que tienen un mal funcionamiento y limpie los sellos de las juntas antes
de poner de nuevo en servicio a la luminaria.
DIMENSIONES
389.8
15.35
609.6
24.00
Tornillos
de visera
INSTRUCCIONES PARA LA INSTALACIÓN DE LA VISERA
1.
Desconecte la energía del reflector.
2.
Coloque el reflector hacia arriba.
3.
Alinee cuidadosamente la visera con cuatro (4) orificios del tornillo en la parte superior
del dispositivo que se muestra en la Figura 8.
Todas las declaraciones, la información técnica y las recomendaciones contenidas en este documento se basan en informaciones y pruebas que consideramos confiables. No se garantiza que las mismas sean
precisas o estén completas. En conformidad con los "Términos y condiciones de venta" de la División Crouse-Hinds de Eaton y dado que las condiciones de uso están fuera de nuestro control, el comprador
debe determinar la idoneidad del producto para su uso previsto y asume todo riesgo y responsabilidad con relación al mismo.
438.8
17.28
171.8
6.76

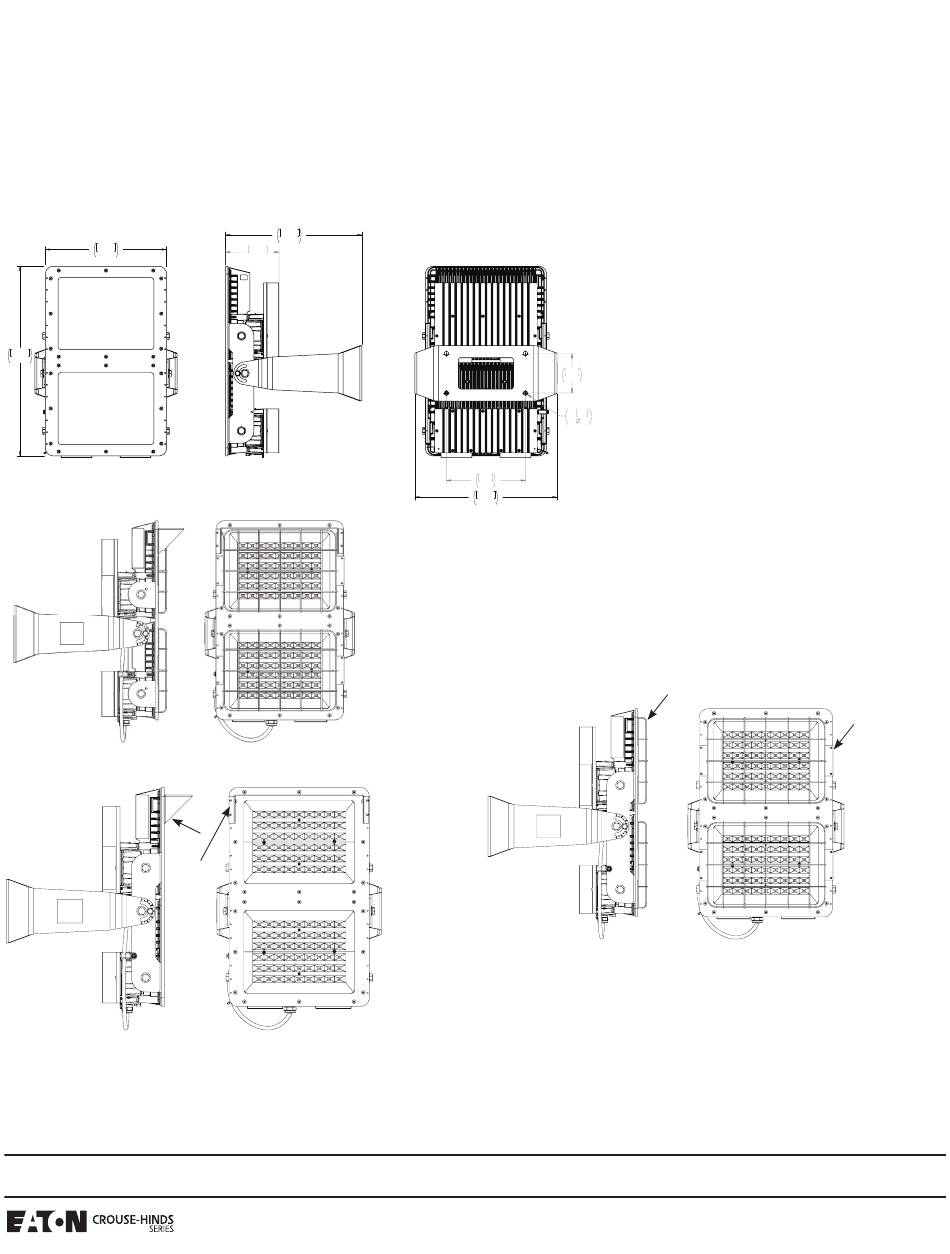

Figura 5
Con la visera y el protector
Figura 6
Solo con la visera
Figura 8
•
Verifique eléctricamente para asegurarse de que todas las conexiones se encuentren
limpias y seguras.
•
Verifique mecánicamente para asegurarse de que todas las partes se encuentren
montadas adecuadamente.
PARTES DE REEMPLAZO
Los reflectores LED Champ de Crouse-Hinds PVM están diseñadas para proporcionar años
de rendimiento confiable de la luz. Sin embargo, si surge la necesidad de colocar partes de
reemplazo, éstas se encuentran disponibles a través de su distribuidor autorizado de Crouse-
Hinds. Asimismo, se puede obtener asistencia a través de su representante de ventas local
de Crouse-Hinds o el Departamento de Servicios de Ventas de Crouse-Hinds, 1201 Wolf
Street, Syracuse, Nueva York, 13208, teléfono 866-764-5454.
254
10.00
457.2
18.00
4.
Instale los tornillos proporcionados con la visera, asegurándose de no rayar el acabado
del reflector. Gire a 19 pulgadas-libras. (2.2 N-m).
5.
Instale el reflector según las instrucciones mencionadas anteriormente.
•
Número de catálogo de la visera. DSV2.
NOTA:
La visera puede ser instalada antes o después que el reflector haya estado
en funcionamiento.
INSTRUCCIONES PARA LA INSTALACIÓN DEL PROTECTOR
1.
Desconecte la energía del reflector.
2.
Coloque el reflector hacia arriba.
3.
Alinee cuidadosamente la visera con los cuatro (4) orificios del tornillo en la parte
superior del dispositivo como se muestra en la figura anterior.
4.
Instale los tornillos proporcionados con el protector, asegurándose de no rayar el
acabado del reflector. Gire a 19 pulgadas-libras. (2.2 N-m).
5.
Instale el reflector según las instrucciones mencionadas anteriormente.
•
Número de catálogo de la protección del cable: P62.
NOTA:
El protector puede ser instalado antes o después que el reflector haya estado
en funcionamiento.
